반도체 제조공정에서 압력 제어가 중요한 이유

반도체 제조공정과 압력 제어의 관계

반도체는 전자기기의 핵심 부품으로 스마트폰, 컴퓨터, 자동차, 인공지능 서버, 산업용 장비 등 다양한 분야에서 사용됩니다. 반도체를 제조하려면 실리콘 웨이퍼 위에 미세한 회로를 형성하고, 여러 종류의 박막을 쌓거나 불필요한 물질을 제거하는 복잡한 공정을 거쳐야 합니다. 이 과정에서는 온도, 습도, 가스 유량뿐만 아니라 장비 내부의 압력을 정밀하게 관리하는 기술이 중요합니다.

반도체 제조공정에서 압력 제어란 공정 장비 내부의 압력을 특정한 범위로 유지하거나, 공정 조건에 맞춰 압력을 높이거나 낮추는 작업을 의미합니다. 특히 진공 환경이 필요한 공정에서는 외부 공기가 장비 내부로 유입되지 않도록 관리하고, 반응에 필요한 가스가 적절한 조건에서 움직이도록 압력을 조절해야 합니다.

압력은 단순히 장비 내부의 공기량을 나타내는 값이 아닙니다. 기체 분자의 이동과 충돌, 화학반응의 진행, 표면에 형성되는 박막의 특성 등에 영향을 줄 수 있는 중요한 공정 변수입니다. 따라서 압력이 적절하게 관리되지 않으면 제품의 품질이 달라지거나 생산 수율이 떨어질 수 있습니다.

반도체 회로가 미세해지고 제조공정이 복잡해질수록 압력 제어의 정밀도와 안정성은 더욱 중요해집니다. 압력 측정 장치와 제어 시스템은 일정한 제조 조건을 유지하고 공정의 재현성을 확보하는 데 중요한 역할을 합니다.

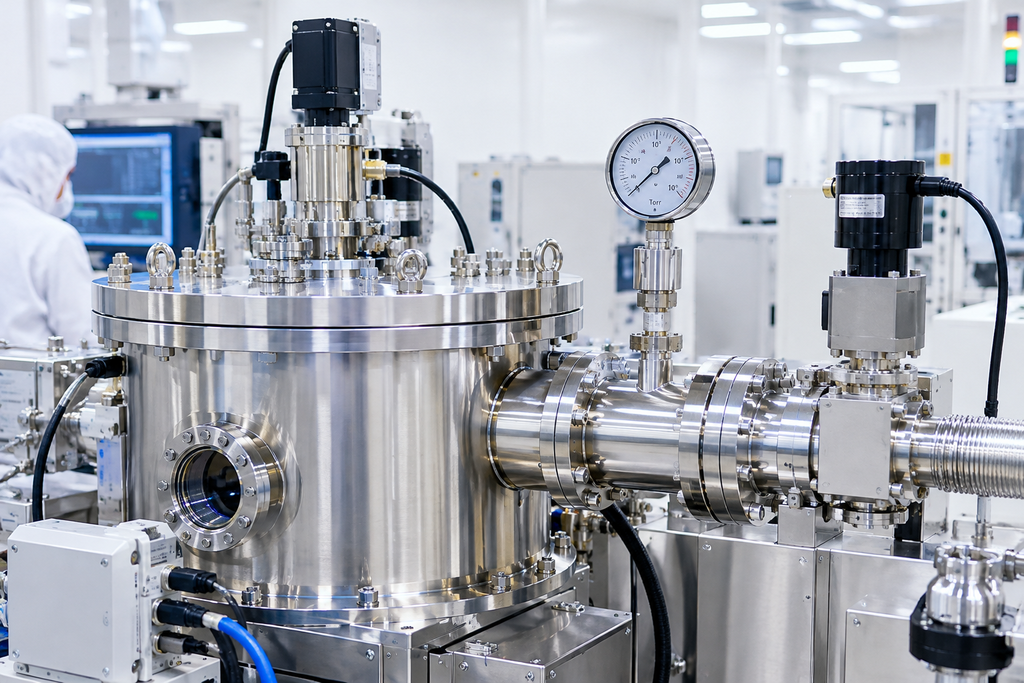

반도체 제조공정의 압력 제어 장비

반도체 제조공정에서 사용되는 압력의 종류

반도체 생산설비에서는 공정의 목적에 따라 서로 다른 압력 환경을 사용합니다. 대표적으로 대기압, 저압, 진공 및 초고진공 환경을 구분할 수 있습니다. 모든 반도체 공정이 동일한 압력에서 진행되는 것은 아니며, 공정 장비와 처리 물질에 따라 적합한 조건이 달라집니다.

대기압에 가까운 조건은 일부 세정, 건조, 열처리 및 관련 설비에서 활용됩니다. 반면 플라스마를 이용하는 식각이나 특정 박막 증착 공정에서는 대기압보다 낮은 압력을 사용하는 경우가 많습니다. 압력을 낮추면 기체 분자의 평균 자유 행로가 길어질 수 있고, 공정 가스의 충돌과 이동 특성도 달라집니다. 이러한 변화는 플라스마 형성이나 반응 환경을 조절하는 데 활용됩니다.

진공은 장비 내부의 기체를 제거해 압력을 대기압보다 낮춘 상태를 의미합니다. 진공 환경을 이용하면 원하지 않는 기체 성분과 오염물질의 영향을 줄이고, 특정 공정에 적합한 기체 조건을 만들 수 있습니다. 다만 진공도가 높다고 해서 모든 공정이 더 좋아지는 것은 아닙니다. 실제로는 사용하는 가스와 공정 반응, 장비 구조에 적합한 압력을 설정해야 합니다.

압력은 절대압과 게이지압 등으로 표현할 수 있습니다. 반도체 진공장비에서는 대기압을 기준으로 한 상대적인 압력보다 완전진공을 기준으로 측정하는 절대압 개념이 중요하게 사용됩니다. 특히 낮은 압력 영역에서는 작은 측정 오차도 공정 조건에 영향을 줄 수 있으므로 측정 범위에 적합한 압력 센서를 선택해야 합니다.

박막 증착 공정에서 압력 제어가 중요한 이유

박막 증착은 웨이퍼 표면에 매우 얇은 물질층을 형성하는 공정입니다. 반도체 소자의 전기적 특성을 결정하는 절연막, 금속막, 반도체막 등을 만드는 데 사용됩니다. 대표적인 증착 방식에는 화학기상증착(CVD)과 물리기상증착(PVD), 원자층증착(ALD) 등이 있습니다.

증착 과정에서 압력은 반응 가스의 이동과 표면 반응, 막의 형성 속도 등에 영향을 미칩니다. 예를 들어 화학기상증착에서는 반응 가스가 웨이퍼 표면에 도달한 뒤 화학반응을 일으켜 박막을 형성합니다. 이때 압력이 적절하지 않으면 가스의 이동과 반응 조건이 달라져 막 두께나 균일성에 영향을 줄 수 있습니다.

압력이 일정하게 유지되지 않으면 같은 장비에서 동일한 레시피를 사용하더라도 웨이퍼마다 결과가 달라질 가능성이 있습니다. 웨이퍼의 위치에 따라 박막 두께가 달라지거나 원하는 물질 특성을 얻기 어려워질 수 있습니다. 이러한 차이는 반도체 소자의 성능 편차로 이어질 수 있습니다.

원자층증착과 같이 표면 반응을 정밀하게 제어하는 공정에서는 가스 주입과 배기 단계가 반복되기도 합니다. 이때 챔버 내부 압력을 적절하게 조절하면 반응물 공급과 불필요한 잔류 가스 제거를 관리하는 데 도움이 됩니다. 압력 제어는 단순한 장비 운전 기능을 넘어 박막 품질을 일정하게 유지하기 위한 핵심 관리 요소입니다.

식각 공정에서 압력 제어가 필요한 이유

식각은 웨이퍼 표면의 특정 물질을 선택적으로 제거해 미세한 회로 패턴을 만드는 공정입니다. 반도체 회로가 미세해질수록 식각 깊이와 폭, 측벽의 형태를 정밀하게 관리해야 합니다. 플라스마 식각에서는 반응성 가스에 에너지를 공급해 이온과 활성종을 생성하고, 이들이 웨이퍼 표면과 반응하도록 합니다.

이때 챔버 내부의 압력은 플라스마 상태와 입자의 이동, 표면 반응에 영향을 미치는 변수 중 하나입니다. 압력이 달라지면 기체 입자 사이의 충돌 빈도와 평균 자유 행로가 달라질 수 있습니다. 그 결과 식각 속도와 방향성, 공정 균일성 등이 변할 가능성이 있습니다.

예를 들어 미세한 구멍이나 깊은 홈을 형성하는 식각에서는 목표한 방향으로 물질을 제거하는 것이 중요합니다. 공정 압력이 적절하게 유지되지 않으면 원하는 형상을 확보하기 어려워질 수 있습니다. 다만 식각 결과는 압력만으로 결정되지 않으며, 가스 조성, 플라스마 출력, 웨이퍼 온도, 전극 구조 등 여러 요소가 함께 작용합니다.

압력 제어 시스템은 이러한 공정 변수를 일정하게 유지할 수 있도록 지원합니다. 장비 내부에서 가스가 유입되는 양과 배출되는 양을 조절하고, 설정된 압력과 실제 측정값 사이의 차이를 줄이는 방식으로 작동합니다. 이를 통해 공정 조건의 변동을 줄이고 미세 패턴을 반복적으로 형성할 수 있는 기반을 마련합니다.

진공 시스템과 압력 제어 장치의 역할

반도체 제조장비의 압력 제어에는 여러 장치가 함께 사용됩니다. 대표적으로 진공펌프, 압력 센서, 압력 조절 밸브, 배관 및 제어기가 있습니다. 각 장치는 서로 연결되어 챔버 내부의 압력을 측정하고 조절합니다.

진공펌프는 장비 내부의 기체를 배출해 압력을 낮추는 역할을 합니다. 공정의 압력 범위와 배출해야 하는 가스의 특성에 따라 터보분자펌프, 건식 진공펌프 등 다양한 장비가 활용됩니다. 일부 시스템에서는 여러 펌프를 조합해 넓은 압력 범위에서 안정적인 배기를 수행합니다.

압력 센서는 챔버 내부의 압력을 측정해 제어 시스템에 정보를 전달합니다. 측정 방식에는 정전용량식 압력계, 피라니 게이지, 이온화 진공 게이지 등 여러 종류가 있습니다. 정전용량식 압력계는 압력에 따른 얇은 막의 변형을 전기적 신호로 변환하는 방식으로 압력을 측정하며, 비교적 정확한 압력 측정이 필요한 환경에서 활용됩니다. 센서마다 측정 가능한 압력 범위와 가스 종류에 대한 특성이 다르므로 용도에 맞게 선택해야 합니다.

압력 조절 밸브는 배기 흐름을 조절해 챔버 압력을 제어하는 데 사용됩니다. 특히 스로틀 밸브는 배기 통로의 개방 정도를 바꾸면서 압력을 조절할 수 있습니다. 제어기는 압력 센서에서 전달된 측정값과 목표 압력을 비교하고, 밸브의 개방 정도나 관련 장치의 작동을 조정합니다.

이처럼 압력 제어는 하나의 장치만으로 이루어지지 않습니다. 펌프의 배기 성능, 밸브의 응답 속도, 센서의 정확도, 제어기의 설정이 서로 조화를 이루어야 안정적인 공정 환경을 만들 수 있습니다.

압력 불안정이 반도체 생산에 미치는 영향

반도체 제조공정에서 압력이 설정값을 벗어나면 여러 문제가 발생할 수 있습니다. 첫째, 제품 품질의 편차가 커질 수 있습니다. 박막 증착이나 식각 과정에서 압력 변화는 반응 조건에 영향을 주므로 웨이퍼마다 결과가 달라질 가능성이 있습니다. 공정의 재현성이 낮아지면 제품의 전기적 특성을 일정하게 유지하기 어려워집니다.

둘째, 생산 수율이 감소할 수 있습니다. 압력 변화로 인해 박막 두께나 식각 형상이 목표 범위를 벗어나면 일부 제품을 불량으로 판정해야 할 수 있습니다. 반도체 웨이퍼에는 많은 소자가 집적되어 있으므로 작은 공정 이상도 여러 제품의 품질에 영향을 줄 수 있습니다.

셋째, 장비의 가동 안정성이 떨어질 수 있습니다. 압력 센서의 이상, 밸브의 움직임 불량, 배관의 누설, 펌프 성능 저하 등은 압력 제어 오차를 일으킬 수 있습니다. 이상 상태가 지속되면 장비가 경보를 발생시키거나 공정을 중단할 수 있으며, 점검과 복구에 시간이 소요됩니다.

넷째, 생산 비용이 증가할 수 있습니다. 불량 웨이퍼의 발생은 원자재와 에너지의 낭비로 이어질 수 있으며, 장비 정지와 재작업은 생산 일정에도 영향을 줍니다. 따라서 압력 데이터를 지속적으로 확인하고 이상 징후를 조기에 발견하는 관리 체계가 필요합니다.

반도체 압력 제어의 정밀도를 높이는 방법

안정적인 압력 제어를 위해서는 우선 공정에 적합한 센서와 제어 장치를 선택해야 합니다. 센서는 측정하려는 압력 범위에 적합해야 하며, 실제 사용 환경의 온도와 가스 특성도 고려해야 합니다. 측정 범위가 맞지 않거나 센서의 상태가 나빠지면 제어 시스템이 정확한 판단을 내리기 어렵습니다.

정기적인 점검과 교정도 중요합니다. 압력 센서는 장기간 사용하면서 측정값이 변할 수 있으므로 제조사의 기준과 현장 관리 절차에 따라 상태를 확인해야 합니다. 밸브의 작동 상태와 펌프의 배기 성능, 배관 연결부의 누설 여부도 함께 점검하는 것이 좋습니다.

또한 목표 압력과 실제 압력의 차이를 지속적으로 기록하고 분석하면 공정 이상을 조기에 파악할 수 있습니다. 특정 시간대에 압력 변화가 반복되거나 설정값에 도달하는 시간이 길어지는 현상은 장비 상태를 점검해야 한다는 신호일 수 있습니다. 다만 이러한 변화의 원인은 여러 가지일 수 있으므로 압력 데이터뿐 아니라 가스 유량, 온도, 펌프 상태 등 관련 정보를 함께 살펴야 합니다.

자동 제어 기술을 활용하면 목표 압력과 실제 측정값을 비교해 밸브의 개방 정도 등을 실시간으로 조절할 수 있습니다. 최근에는 장비 데이터를 분석해 이상 징후를 조기에 발견하려는 관리 방식도 활용되고 있습니다. 이러한 접근은 압력 변동을 줄이고 설비의 안정적인 운영을 지원하는 데 도움이 됩니다.

반도체 산업에서 압력 제어 기술의 중요성

반도체 제조 기술은 더 작은 회로와 복잡한 구조를 구현하는 방향으로 발전하고 있습니다. 이에 따라 제조공정에서 요구되는 정밀도와 균일성도 높아지고 있습니다. 압력 제어 기술은 이러한 요구를 충족하기 위한 기반 기술 가운데 하나입니다.

압력을 정밀하게 관리하면 증착과 식각 등 다양한 공정에서 목표 조건을 안정적으로 유지하는 데 도움이 됩니다. 또한 공정 결과의 편차를 줄이고 장비의 이상 상태를 빠르게 파악할 수 있어 생산성과 품질 관리 측면에서도 의미가 있습니다.

앞으로 반도체 공정이 더욱 복잡해지면 압력 센서의 측정 성능뿐 아니라 밸브의 응답 속도, 진공 시스템의 안정성, 데이터 기반 제어 기술의 중요성도 커질 것으로 예상됩니다. 다만 압력은 여러 공정 변수 중 하나이므로 우수한 제조 결과를 얻기 위해서는 온도, 가스 유량, 화학반응 조건 등과 함께 종합적으로 관리해야 합니다.

결론적으로 반도체 제조공정에서 압력 제어는 단순히 장비 내부의 압력을 일정하게 유지하는 작업이 아닙니다. 공정 조건의 재현성을 확보하고 제품 품질과 생산 수율을 관리하며 장비를 안정적으로 운영하기 위한 핵심 기술입니다. 압력 측정과 제어 장치의 원리를 이해하는 것은 반도체 제조 시스템을 이해하는 데 중요한 출발점이 됩니다.

FAQ

Q 반도체 제조공정에서는 왜 진공 환경을 사용하나요?

A. 진공 환경은 장비 내부의 기체 압력을 낮춰 불필요한 기체 성분과 오염물질의 영향을 줄이고, 증착이나 식각 등 특정 공정에 적합한 반응 조건을 만드는 데 활용됩니다. 다만 모든 반도체 공정이 진공 상태에서 진행되는 것은 아닙니다.

Q 반도체 장비의 압력을 측정하는 대표적인 장치는 무엇인가요?

A. 정전용량식 압력계, 피라니 게이지, 이온화 진공 게이지 등이 사용됩니다. 각각 측정 원리와 적용 가능한 압력 범위가 다르므로 장비의 운전 조건과 측정 목적에 따라 적절한 장치를 선택해야 합니다.

Q 반도체 제조공정에서 압력이 불안정하면 어떤 문제가 발생하나요?

A. 압력 변동은 증착막의 균일성이나 식각 형상 등 공정 결과에 영향을 줄 수 있습니다. 그 결과 제품 품질의 편차가 커지거나 수율이 낮아질 수 있으며, 장비 경보와 공정 중단으로 생산 효율이 떨어질 가능성도 있습니다.
