산업 현장에서 사용되는 압력의 종류와 특징

산업 현장에서 압력은 생산설비와 공정의 상태를 확인하고 안전성을 유지하기 위해 사용되는 중요한 물리량입니다. 압력은 단순히 배관 내부의 힘을 나타내는 값처럼 보이지만, 실제 산업 현장에서는 측정 기준과 사용 목적에 따라 여러 종류로 구분됩니다. 특히 제조업, 화학산업, 반도체, 식품, 제약, 에너지, 자동차 등의 분야에서는 공정 특성에 맞는 압력 측정 방식과 계측기를 선택해야 합니다.

압력이 적절하게 관리되지 않으면 생산품의 품질이 떨어질 수 있고 설비의 고장이나 누출, 안전사고로 이어질 가능성도 있습니다. 따라서 산업용 압력을 이해하기 위해서는 압력의 기본 개념뿐만 아니라 게이지압, 절대압, 차압, 진공압 등 다양한 압력의 특징을 함께 알아둘 필요가 있습니다.

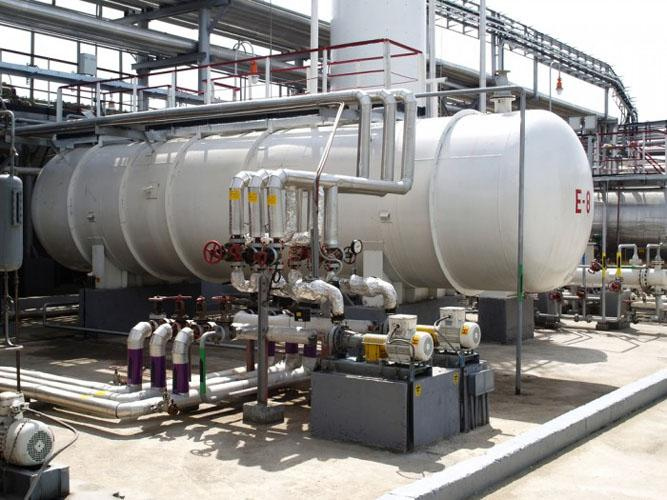

화학 생산공정의 압력설비

압력이란 무엇인가

압력은 일정한 면적에 작용하는 힘의 크기를 의미합니다. 기본적으로 압력은 힘을 면적으로 나눈 값으로 이해할 수 있습니다. 같은 힘이 작용하더라도 힘이 작용하는 면적이 작으면 압력은 커지고, 면적이 넓어지면 압력은 작아집니다.

국제단위계에서는 파스칼(Pa)을 압력의 기본 단위로 사용합니다. 산업 현장에서는 Pa 외에도 kPa, MPa, bar, psi, mmHg 등의 단위가 사용됩니다. 사용하는 산업과 장비에 따라 표시 단위가 달라질 수 있기 때문에 압력계를 확인할 때는 숫자뿐 아니라 단위까지 함께 확인해야 합니다.

예를 들어 유압 장비에서는 MPa가 자주 사용되고, 일반적인 산업용 공압 설비에서는 bar 또는 MPa가 사용되는 경우가 많습니다. 진공 분야에서는 Pa, kPa, Torr 등의 단위를 볼 수 있습니다.

게이지압의 특징

게이지압은 산업 현장에서 매우 흔하게 사용하는 압력의 종류입니다. 대기압을 기준으로 하여 측정 대상의 압력이 대기압보다 얼마나 높은지를 나타냅니다.

예를 들어 공장 내부의 압축공기 배관이 게이지압 기준으로 0.6MPa를 나타낸다면, 이는 대기압을 기준으로 약 0.6MPa만큼 높은 압력이 형성되어 있다는 의미입니다.

게이지압의 장점은 현장에서 직관적으로 사용하기 쉽다는 것입니다. 압축공기, 유압, 보일러, 펌프, 배관 등의 설비에서는 게이지압을 기준으로 운전 조건을 관리하는 경우가 많습니다.

다만 대기압이 변하면 절대압과의 관계도 달라질 수 있기 때문에 정밀한 압력 분석이나 고도 차이가 큰 환경에서는 측정 기준을 함께 고려해야 합니다.

절대압의 특징

절대압은 완전한 진공 상태를 기준점으로 사용하는 압력입니다. 따라서 대기압의 변화와 관계없이 동일한 기준에서 압력을 표현할 수 있다는 특징이 있습니다.

절대압은 진공 공정, 반도체 제조, 진공 건조, 증류, 가스 분석 등에서 중요하게 사용됩니다. 특히 진공 시스템에서는 대기압보다 낮은 압력을 다루기 때문에 단순한 게이지압만으로는 공정 상태를 정확하게 판단하기 어려운 경우가 있습니다.

절대압과 게이지압은 기준점이 다르다는 것이 가장 큰 차이입니다. 산업 현장에서 압력 데이터를 비교할 때는 어떤 기준의 압력인지 확인하는 것이 중요합니다.

차압의 특징

차압은 두 지점 사이의 압력 차이를 의미합니다. 특정 위치의 압력 자체를 측정하는 것이 아니라 두 지점의 압력 차이를 비교한다는 점에서 다른 압력과 구별됩니다.

차압은 산업 현장에서 다양한 목적으로 활용됩니다. 대표적인 예가 필터의 오염 상태 확인입니다. 필터 전단과 후단의 압력을 측정했을 때 압력 차이가 점점 커진다면 필터가 막히고 있을 가능성을 판단할 수 있습니다.

또한 차압은 유량 측정, 덕트 내부의 압력 관리, 클린룸 압력 관리, 펌프 상태 확인, 배관 시스템 진단 등에도 사용됩니다.

특히 반도체와 제약 분야처럼 청정 환경을 유지해야 하는 시설에서는 공간 사이의 압력 차이를 관리하는 것이 중요합니다. 외부 오염물질이 상대적으로 청정한 공간으로 유입되는 것을 줄이기 위해 공간별 압력 조건을 다르게 설정하기도 합니다.

진공압의 특징

진공압은 일반적인 대기압보다 낮은 압력 상태를 나타내는 데 사용됩니다. 진공은 압력이 완전히 0인 상태만을 의미하는 것이 아니라 대기압보다 압력이 낮아진 상태를 폭넓게 표현합니다.

진공 기술은 반도체와 디스플레이 제조, 진공 증착, 금속 열처리, 식품 포장, 전자부품 제조, 의료 및 연구장비 등 다양한 분야에서 활용됩니다.

진공 시스템에서는 진공펌프를 이용해 챔버나 배관 내부의 기체를 제거합니다. 이때 진공 게이지를 이용하여 내부 압력을 측정하고 목표 진공도에 도달했는지 확인합니다.

진공도가 높아질수록 압력값은 낮아지기 때문에 일반적인 압력 측정과 반대 방향으로 숫자를 이해해야 하는 경우가 있습니다. 또한 저진공, 중진공, 고진공, 초고진공 등 압력 범위에 따라 적합한 펌프와 측정기가 달라집니다.

정압과 동압의 차이

유체가 흐르는 산업 설비에서는 정압과 동압을 구분하기도 합니다. 정압은 유체가 주변 벽면 등에 가하는 압력 성분을 의미하며, 동압은 유체의 흐름 속도와 관련된 압력 성분입니다.

덕트, 송풍기, 공조설비, 배관 등의 유체 시스템에서는 이러한 압력 특성을 고려해야 합니다. 단순히 한 지점의 압력만 확인하는 것보다 유체의 흐름과 속도, 배관 구조 등을 함께 분석해야 설비의 상태를 정확하게 파악할 수 있습니다.

산업 현장에서 압력이 중요한 이유

산업 설비에서 압력은 단순한 측정값이 아니라 공정 상태를 판단하는 중요한 관리 기준입니다. 예를 들어 압축공기 시스템의 압력이 지나치게 낮으면 공압 장치가 정상적으로 작동하지 않을 수 있습니다. 반대로 설정 압력을 지나치게 초과하면 배관이나 장비에 불필요한 부담이 발생할 수 있습니다.

보일러와 압력용기에서도 압력 관리는 안전과 직접적으로 연결됩니다. 압력이 설계 조건을 초과하지 않도록 압력계와 안전장치를 사용하며, 정기적인 점검을 통해 이상 여부를 확인합니다.

화학공정에서는 반응 조건과 압력이 제품 품질에 영향을 줄 수 있습니다. 반도체 제조에서는 공정 챔버의 압력이 증착이나 식각 조건과 관련될 수 있으며, 진공 장비에서는 목표 압력에 도달하는 시간이 장비의 성능을 평가하는 요소가 되기도 합니다.

압력 측정에 사용되는 대표적인 계측기

산업 현장에서는 측정 범위와 공정 조건에 따라 다양한 압력계를 사용합니다.

부르동관 압력계는 구조가 비교적 단순하고 견고하여 일반적인 산업 설비에서 널리 활용됩니다. 압력이 변화할 때 내부의 탄성 변형을 이용하여 압력을 표시하는 방식입니다.

다이어프램 압력계는 얇은 막의 변형을 이용하여 압력을 측정합니다. 부식성 유체나 위생 관리가 필요한 공정 등에서는 공정 조건에 적합한 재질과 구조를 선택하여 사용합니다.

압력 트랜스미터는 압력을 전기적인 신호로 변환하여 제어 시스템이나 모니터링 장치로 전달합니다. 자동화 설비에서는 압력 데이터를 실시간으로 수집하고 제어하기 위해 이러한 장치가 많이 사용됩니다.

차압 트랜스미터는 두 지점의 압력 차이를 측정하는 장치입니다. 필터 차압, 유량 측정, 탱크의 액위 측정 등 다양한 산업 공정에서 활용됩니다.

압력계 선택 시 고려해야 할 사항

압력계를 선택할 때는 단순히 측정 범위만 확인해서는 충분하지 않습니다. 측정 대상의 압력 범위, 유체의 종류, 온도, 부식성, 진동, 설치 환경 등을 함께 고려해야 합니다.

측정 범위가 실제 압력보다 지나치게 크면 작은 압력 변화를 정밀하게 확인하기 어려울 수 있습니다. 반대로 측정 범위가 너무 작으면 과압으로 인해 계측기가 손상될 가능성이 있습니다.

또한 액체나 기체의 특성에 따라 접액부 재질을 적절하게 선택해야 합니다. 화학적으로 반응성이 높은 유체를 측정한다면 내식성이 있는 재질을 고려해야 하며, 식품이나 제약 분야에서는 위생적인 구조와 세척 조건도 중요합니다.

온도가 높은 환경에서는 고온용 제품을 사용해야 하며, 진동이 많은 산업설비에서는 진동에 대한 내구성도 확인해야 합니다.

압력 관리와 산업 자동화

최근 산업 현장에서는 압력 측정이 단순한 현장 확인을 넘어 자동화 시스템의 중요한 데이터로 활용되고 있습니다. 압력 센서와 트랜스미터를 제어 시스템에 연결하면 설비의 압력을 실시간으로 모니터링할 수 있습니다.

설정된 압력 범위를 벗어나면 경보를 발생시키거나 자동으로 밸브와 펌프를 제어하는 것도 가능합니다. 이러한 방식은 생산공정의 안정성을 높이고 설비 이상을 조기에 발견하는 데 활용될 수 있습니다.

스마트팩토리 환경에서는 압력 데이터를 다른 온도, 유량, 진동 데이터와 함께 분석하여 설비 상태를 관리하기도 합니다. 따라서 압력 측정 기술은 앞으로도 산업 자동화와 함께 중요성이 높아질 것으로 예상됩니다.

마무리

산업 현장에서 사용되는 압력은 하나의 기준으로만 설명하기 어렵습니다. 대기압을 기준으로 하는 게이지압, 완전한 진공을 기준으로 하는 절대압, 두 지점의 압력 차이를 나타내는 차압, 대기압보다 낮은 상태를 나타내는 진공압 등 다양한 형태가 존재합니다.

각 압력은 사용하는 목적과 측정 환경이 다르기 때문에 산업설비를 관리할 때는 압력의 종류와 측정 기준을 정확하게 이해해야 합니다. 또한 압력계를 선택할 때는 압력 범위뿐 아니라 온도, 유체, 재질, 설치 환경, 정확도 등을 종합적으로 검토해야 합니다.

압력은 제조공정의 품질과 설비의 효율뿐만 아니라 산업안전과도 밀접한 관련이 있는 핵심 관리 항목입니다. 따라서 현장에서 압력 데이터를 정확하게 측정하고 지속적으로 관리하는 것은 안정적인 산업 생산을 위한 기본적인 요소라고 할 수 있습니다.

FAQ

게이지압과 절대압의 가장 큰 차이는 무엇인가요?

게이지압은 대기압을 기준으로 압력을 표시하고, 절대압은 완전한 진공을 기준으로 압력을 표시합니다. 따라서 같은 물리적 상태라도 기준점에 따라 표시되는 압력값이 달라질 수 있습니다.

차압은 산업 현장에서 어디에 사용되나요?

차압은 필터의 전후 압력 차이 확인, 배관의 유량 측정, 클린룸의 공간별 압력 관리, 펌프 및 공조설비 상태 확인 등 다양한 분야에서 사용됩니다.

산업용 압력계를 선택할 때 가장 중요한 것은 무엇인가요?

측정하려는 압력 범위와 정확도를 우선 확인하고, 유체의 종류와 온도, 부식성, 진동, 설치 환경 등을 함께 고려해야 합니다. 특히 실제 운전압력과 계측기의 허용 압력 범위를 비교하는 것이 중요합니다.
