진공 시스템에서 Gas Load 계산 방법

진공 시스템 설계를 위한 가스 부하 계산의 모든 것

진공 기술은 반도체 제조, 디스플레이 공정, 우주 항공 실험, 그리고 식품 보존에 이르기까지 현대 산업 전반에서 핵심적인 역할을 합니다. 하지만 진공 시스템을 구축할 때 가장 흔히 범하는 실수는 단순히 진공 펌프의 배기 속도(Pumping Speed)만 고려하고, 시스템 내부에서 발생하는 가스 부하(Gas Load)를 간과하는 것입니다. 가스 부하를 정확히 계산하지 못하면 목표 진공도에 도달하지 못하거나, 공정 시간이 지나치게 길어져 생산 효율이 급격히 떨어지게 됩니다.

가스 부하란 무엇이며 왜 중요한가

가스 부하(Q)는 단위 시간당 진공 챔버 내부로 유입되거나 발생하는 가스의 총량을 의미합니다. 진공 시스템에서 펌프가 쉴 새 없이 작동함에도 불구하고 진공도가 더 이상 낮아지지 않는 현상을 경험해 보셨을 것입니다. 이는 펌프가 제거하는 가스의 양과 시스템 내부로 유입되거나 방출되는 가스의 양이 평형을 이루었기 때문입니다. 따라서 원하는 목표 압력을 달성하기 위해서는 펌프의 성능(S)과 가스 부하(Q)의 관계식인 P = Q / S를 이해하는 것이 필수적입니다.

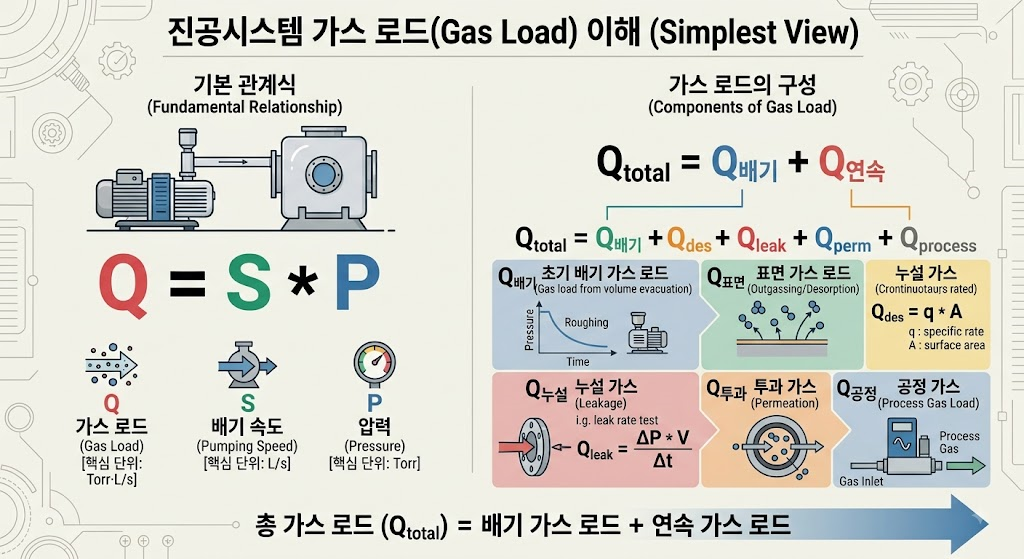

Gas Load

가스 부하의 주요 원인과 유형

가스 부하는 크게 외부 유입과 내부 발생으로 나뉩니다. 이를 명확히 구분해야만 효과적인 대책을 세울 수 있습니다.

• 누설(Leakage): 시스템의 연결 부위(플랜지, 밸브, 피드스루 등)를 통해 외부 대기가 유입되는 현상입니다. 기계적인 결함이나 씰링 소재의 노화가 주원인입니다.

• 탈가스(Outgassing): 챔버 내부 벽면이나 내부 부품에 흡착되어 있던 수분이나 가스가 진공 상태가 되면서 서서히 배출되는 현상입니다. 특히 금속이나 플라스틱 내부 깊숙이 침투해 있던 가스가 지속적으로 방출됩니다.
• 투과(Permeation): 고무 오링(O-ring)과 같은 고분자 재료를 통해 외부 기체 분자가 재료 내부를 통과하여 유입되는 현상입니다.
• 공정 가스(Process Gas): 반도체 식각(Etching)이나 증착(Deposition) 공정 중에 의도적으로 주입하는 가스입니다.

가스 부하를 계산하는 실용적인 단계

가스 부하를 계산하는 과정은 마치 예산을 짜는 것과 비슷합니다. 수입(펌프 배기량)과 지출(가스 부하)을 정확히 파악해야 재무 상태(진공도)를 예측할 수 있습니다.

1. 시스템 부피와 표면적 측정: 진공 챔버의 기하학적 형태를 파악하고 전체 내부 표면적을 계산합니다. 탈가스는 표면적에 비례하기 때문입니다.
   • 재질 선정 및 탈가스율 적용: 스테인리스강, 알루미늄, 세라믹 등 사용 재질에 따른 표준 탈가스율 데이터를 확인합니다. 초기 상태인지, 베이크아웃(Bake-out)을 거친 상태인지에 따라 수치가 크게 달라집니다.
   • 예상 누설량 산출: 시스템의 조립 상태를 고려하여 허용 가능한 최대 누설률을 설정합니다. 일반적으로 헬륨 누설 탐지기를 사용하여 검증합니다.
   • 공정 가스 유량 합산: 공정 중에 주입되는 가스의 양을 더합니다.
   • 최종 합계 계산: Q(total) = Q(leak) + Q(outgassing) + Q(process) 공식을 통해 총 가스 부하를 도출합니다.

가스 부하를 줄이기 위한 전문가의 조언

진공 시스템의 성능을 극대화하려면 단순히 큰 펌프를 다는 것보다 가스 부하 자체를 최소화하는 것이 훨씬 경제적입니다. 다음은 현장에서 검증된 효율적인 전략입니다.

표면 처리와 청결 유지

챔버 내부 표면의 미세한 틈새는 가스를 가두는 저장소 역할을 합니다. 전해 연마(Electropolishing)를 통해 표면적을 줄이고 거칠기를 낮추면 탈가스를 획기적으로 줄일 수 있습니다. 또한, 조립 전 부품을 초음파 세척하고 무수 알코올로 닦아내는 과정만으로도 초기 진공 도달 시간을 절반 이하로 줄일 수 있습니다.

베이크아웃의 중요성

진공 시스템에 열을 가하는 베이크아웃은 흡착된 수분을 강제로 제거하는 가장 강력한 방법입니다. 100도에서 200도 사이로 일정 시간 가열하면 상온에서 며칠이 걸릴 탈가스 과정을 몇 시간으로 단축할 수 있습니다. 특히 고진공(High Vacuum) 영역으로 갈수록 베이크아웃은 선택이 아닌 필수입니다.

올바른 씰링 재료 선택

진공도가 높을수록 고무 오링보다는 금속 가스켓(Metal Gasket)을 사용하는 것이 유리합니다. 고무는 가스를 흡수하고 투과시키지만, 금속은 이러한 현상이 거의 없기 때문입니다. 불가피하게 오링을 사용해야 한다면 진공용으로 특수 처리된 불소 고무(Viton)를 선택하십시오.

흔한 오해와 진실

오해: 진공 펌프의 용량이 크면 가스 부하가 많아도 상관없다.

진실: 펌프 용량을 키우는 것은 초기 배기 속도에는 도움이 되지만, 최종 도달 진공도는 가스 부하에 의해 결정됩니다. 즉, 가스 부하가 높은 상태에서는 아무리 큰 펌프를 써도 시스템이 뿜어내는 가스 때문에 목표 압력 이하로 내려가지 않습니다.

오해: 누설은 항상 갑자기 발생한다.

진실: 대부분의 누설은 미세한 틈새에서 시작되어 시간이 지남에 따라 서서히 진행됩니다. 정기적인 헬륨 누설 테스트를 통해 시스템의 건전성을 확인하는 습관이 중요합니다.

자주 묻는 질문과 답변

Q: 진공 챔버 내부의 수분은 왜 제거하기 힘든가요?

A: 수분은 금속 표면에 강하게 흡착되어 있으며, 분자 간의 결합력이 강해 상온에서는 잘 떨어지지 않습니다. 베이크아웃을 통해 분자들에게 충분한 에너지를 주어 표면으로부터 분리해내는 과정이 필요합니다.

Q: 공정 가스를 사용할 때 펌프 용량은 어떻게 결정하나요?

A: 공정 가스 유량(Q)과 목표 압력(P)을 먼저 정한 뒤, S = Q / P 공식을 사용하여 필요한 유효 배기 속도를 계산합니다. 이때 펌프의 배기 효율과 배관의 컨덕턴스(Conductance) 손실을 고려하여 펌프의 정격 속도를 20~30% 정도 여유 있게 선정하는 것이 좋습니다.

Q: 진공 게이지 값이 계속 변동하는데 원인이 무엇인가요?

A: 가스 부하가 불안정하거나 펌프의 오일 역류, 혹은 외부 대기 온도 변화에 따른 챔버의 미세한 수축/팽창이 원인일 수 있습니다. 우선 헬륨 누설 탐지기로 외부 누설이 없는지 확인하고, 시스템의 온도를 일정하게 유지해 보십시오.

비용 효율적인 시스템 최적화 전략

진공 시스템을 운영하는 비용의 대부분은 펌프 유지보수와 전기 요금에서 발생합니다. 가스 부하를 정확히 계산하여 최적의 펌프를 선정하는 것은 초기 투자 비용뿐만 아니라 운영 비용을 절감하는 가장 확실한 방법입니다.

• 과잉 사양 방지: 필요 이상의 고성능 펌프는 불필요한 전력을 소비합니다. 가스 부하 계산을 통해 딱 맞는 사양을 찾으십시오.
• 예방 정비: 펌프 오일 교체와 오링 점검을 정기적으로 수행하면 펌프의 수명을 연장하고 예기치 못한 가스 부하 급증을 막을 수 있습니다.
• 배관 설계 최적화: 배관이 길거나 굴곡이 많으면 컨덕턴스가 낮아져 가스 배출이 어렵습니다. 최대한 짧고 굵은 배관을 사용하여 가스 흐름을 원활하게 만드십시오.

진공 시스템의 가스 부하를 계산하는 작업은 단순한 수학적 과정이 아니라, 시스템의 물리적 특성을 이해하고 최상의 효율을 끌어내기 위한 공학적 노력의 결정체입니다. 이 가이드에서 다룬 원리와 방법론을 바탕으로 각자의 환경에 맞는 효율적인 진공 시스템을 구축해 보시기 바랍니다. 작은 차이가 모여 공정 품질과 생산성을 결정짓는 큰 결과를 만들어낼 것입니다.
