Conductance가 진공 시스템 성능에 미치는 영향

진공 시스템 성능을 결정하는 보이지 않는 통로 컨덕턴스 이해하기

진공 기술은 반도체 제조부터 식품 포장, 연구용 분석 장비에 이르기까지 현대 산업 전반에서 필수적인 역할을 합니다. 우리가 흔히 진공 시스템을 설계하거나 운영할 때 펌프의 성능, 즉 배기 속도(Pumping Speed)에만 집중하는 경향이 있습니다. 하지만 실제 진공 챔버 내부의 압력을 결정하는 것은 펌프만큼이나 중요한 요소가 하나 더 있습니다. 바로 기체가 이동하는 통로인 배관의 저항, 즉 컨덕턴스(Conductance)입니다.

컨덕턴스는 쉽게 말해 기체가 진공 배관을 얼마나 잘 통과할 수 있는지를 나타내는 척도입니다. 아무리 강력한 진공 펌프를 사용하더라도 펌프와 챔버를 연결하는 배관이 너무 가늘거나 길다면, 기체는 펌프까지 도달하지 못하고 시스템 내부에서 정체됩니다. 이는 마치 거대한 댐의 수문을 열어도 좁은 수로를 통해 물이 조금씩밖에 흐르지 못하는 것과 같습니다. 따라서 진공 시스템의 성능을 극대화하려면 펌프의 성능뿐만 아니라 컨덕턴스를 효과적으로 관리하는 설계가 필수적입니다.

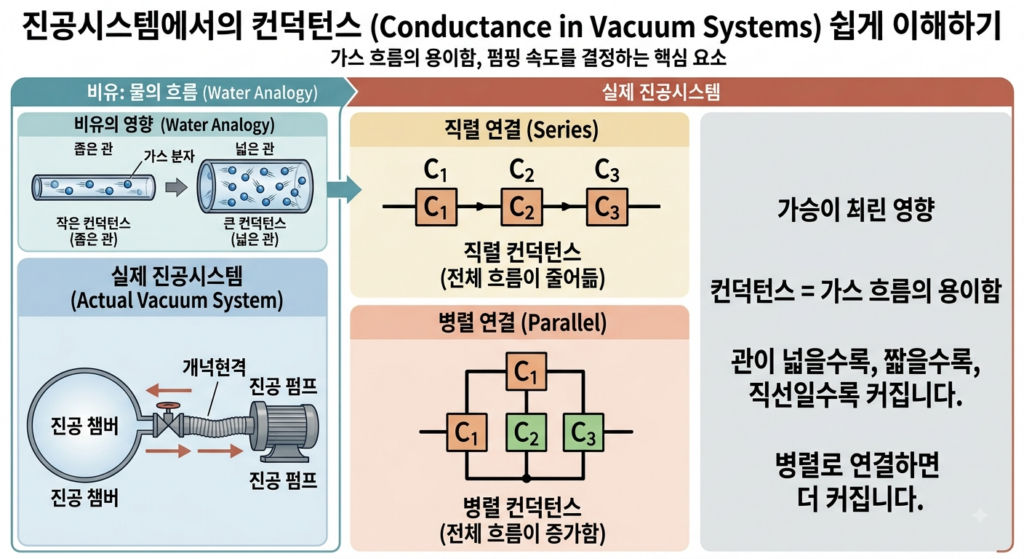

Conductance

컨덕턴스가 진공 시스템 성능에 미치는 물리적 원리

진공 시스템에서 기체의 흐름은 압력과 배관의 형태에 따라 크게 세 가지 영역으로 나뉩니다. 이 흐름의 영역에 따라 컨덕턴스를 계산하는 방식과 대응 전략이 완전히 달라집니다.

• 점성 흐름 (Viscous Flow): 압력이 높은 상태로 기체 분자들끼리 서로 충돌하며 흐르는 영역입니다. 배관의 직경이 클수록 컨덕턴스가 급격히 증가합니다.

• 분자 흐름 (Molecular Flow): 초고진공 영역으로 기체 분자가 배관 벽과 더 자주 충돌하며 흐르는 영역입니다. 이 영역에서는 분자가 벽에 부딪히며 이동하므로 배관의 직경과 길이가 컨덕턴스를 결정하는 절대적인 요소가 됩니다.
• 천이 흐름 (Transition Flow): 점성 흐름과 분자 흐름 사이의 중간 단계로, 두 가지 특성이 모두 나타나는 복잡한 영역입니다.

진공 시스템 설계 시 가장 주의해야 할 점은 배관이 길어질수록, 그리고 굴곡이 많을수록 컨덕턴스는 기하급수적으로 감소한다는 사실입니다. 특히 분자 흐름 영역에서는 배관의 길이가 두 배로 늘어나면 컨덕턴스는 절반으로 줄어듭니다. 따라서 시스템을 설계할 때는 항상 ‘가장 짧고, 가장 굵은’ 배관을 사용하는 것이 철칙입니다.

컨덕턴스 최적화를 위한 실질적인 설계 조언

현장에서 진공 시스템의 효율을 높이기 위해 적용할 수 있는 몇 가지 실용적인 팁을 소개합니다. 이 방법들은 추가적인 비용 지출 없이도 진공 도달 시간(Pump-down time)을 단축하는 데 큰 도움을 줍니다.

1. 배관의 직경을 최대화하세요: 컨덕턴스는 배관 직경의 3~4승에 비례합니다. 배관의 직경을 조금만 키워도 기체의 흐름 저항을 획기적으로 줄일 수 있습니다. 가능하면 펌프 입구 사이즈와 동일하거나 더 큰 배관을 사용하십시오.
2. 엘보우와 굴곡을 최소화하세요: 90도 엘보우 하나를 추가할 때마다 컨덕턴스는 상당 부분 손실됩니다. 직선 배관을 최대한 확보하고, 불가피하게 꺾어야 한다면 곡률 반경이 큰 엘보우를 사용하는 것이 유리합니다.
3. 밸브 선택에 신중하세요: 진공 시스템에 들어가는 밸브는 그 자체로 큰 저항 요소입니다. 풀 보어(Full bore) 타입의 밸브를 선택하여 배관 내부의 유효 단면적을 확보하는 것이 중요합니다.
4. 측정 포트의 위치를 고려하세요: 압력 게이지를 설치할 때 펌프와 챔버 사이의 긴 배관 중간에 설치하면 실제 챔버 내부의 압력보다 낮게 측정될 수 있습니다. 챔버의 실제 압력을 정확히 파악하려면 가능한 한 챔버 본체에 직접 게이지를 설치하십시오.

흔히 저지르는 오해와 진실

진공 시스템을 다루는 많은 입문자가 오해하는 몇 가지 사실이 있습니다. 이를 바로잡는 것만으로도 시스템 운영의 시행착오를 줄일 수 있습니다.

오해 1: 펌프 용량을 키우면 배관 저항은 무시해도 된다?

아닙니다. 펌프가 아무리 커도 배관이 병목 현상을 일으키면 펌프는 자기 성능의 극히 일부만 발휘하게 됩니다. 펌프를 업그레이드하기 전에 현재 배관의 컨덕턴스가 충분한지 먼저 검토해야 합니다.

오해 2: 배관이 길어도 펌프만 좋으면 진공도는 결국 같아질 것이다?

이론적으로는 시간이 충분히 흐르면 압력이 비슷해질 수 있으나, 실제 산업 현장에서는 챔버 내부에서 계속 발생하는 가스(Outgassing)와 외부 누설(Leak) 때문에 배관 저항이 크면 원하는 진공도에 도달하는 것이 불가능합니다.

오해 3: 모든 배관은 다 똑같다?

내벽의 거칠기(Roughness)도 컨덕턴스에 영향을 줍니다. 특히 초고진공 시스템에서는 내벽의 상태가 가스 흡착과 방출에 영향을 주어 간접적으로 시스템 성능을 저하시킬 수 있습니다. 전해 연마(EP) 처리가 된 배관을 사용하는 이유가 여기에 있습니다.

비용 효율적인 진공 시스템 운용 전략

진공 시스템을 구축하거나 개선할 때 무조건 고가의 장비를 구매하는 것이 능사는 아닙니다. 컨덕턴스 개념을 활용하면 최소한의 비용으로 최적의 성능을 낼 수 있습니다.

첫째, 시스템의 ‘유효 배기 속도(Effective Pumping Speed)’를 계산해 보십시오. 이는 펌프의 공칭 속도와 배관의 컨덕턴스를 조합하여 실제 챔버에서 체감되는 배기 속도를 구하는 공식입니다. 이 값을 계산해보면, 펌프를 교체하는 것보다 배관을 굵은 것으로 교체하는 것이 훨씬 저렴하고 효과적인 업그레이드임을 알게 되는 경우가 많습니다.

둘째, 유지보수 시 배관 내부의 오염을 주기적으로 확인하십시오. 배관 내부에 증착된 오염물질은 유효 단면적을 줄일 뿐만 아니라 가스를 방출하여 컨덕턴스 저하와 진공도 악화라는 이중고를 가져옵니다. 배관을 깨끗하게 유지하는 것만으로도 시스템의 성능 수명을 연장할 수 있습니다.

전문가가 전하는 진공 시스템 관리 노하우

진공 전문가들은 흔히 ‘진공은 정직하다’고 말합니다. 시스템 설계 단계에서 컨덕턴스를 고려하지 않은 배관은 나중에 반드시 성능 저하라는 결과로 되돌아옵니다. 특히 시스템을 확장하거나 새로운 공정을 도입할 때 기존 배관을 그대로 사용하는 경우가 많은데, 이때 전체 시스템의 컨덕턴스 밸런스가 깨지기 쉽습니다.

또한, 진공 시스템은 하나의 유기체처럼 움직입니다. 펌프, 배관, 챔버, 그리고 측정 장비까지 모든 구성 요소의 컨덕턴스가 조화를 이루어야 합니다. 시스템이 원하는 진공도에 도달하지 못할 때, 단순히 펌프의 고장을 의심하기보다 시스템 전체의 컨덕턴스 경로를 따라 병목 구간이 어디인지 찾는 습관을 길러야 합니다. 많은 경우, 아주 작은 배관의 굴곡이나 밸브 내부의 이물질이 전체 성능의 50% 이상을 갉아먹고 있는 경우가 많습니다.

자주 묻는 질문들

질문: 배관 길이를 줄일 수 없는 상황이라면 어떻게 해야 하나요?

답변: 물리적으로 길이를 줄이기 어렵다면, 배관의 직경을 한 단계 더 키우는 것이 유일한 대안입니다. 또한, 배관 내부를 매끄럽게 가공하여 기체 분자의 충돌 손실을 줄이는 방법도 도움이 됩니다.

질문: 컨덕턴스 계산은 어떻게 하나요?

답변: 기체 흐름 영역에 따라 다양한 공식이 존재합니다. 일반적으로 진공 공학 핸드북이나 온라인 컨덕턴스 계산기 앱을 활용하면 쉽게 구할 수 있습니다. 다만, 복잡한 시스템이라면 시뮬레이션 소프트웨어를 사용하는 것이 정확합니다.

질문: 플렉서블 호스를 사용해도 괜찮을까요?

답변: 플렉서블 호스는 설치가 용이하지만, 내부가 주름져 있어 직선 배관보다 컨덕턴스가 현저히 낮습니다. 반드시 필요한 구간에만 최소한으로 사용하고, 가능하면 직선 금속 배관을 사용하는 것을 권장합니다.

진공 시스템에서 컨덕턴스는 단순히 수식상의 숫자가 아니라, 시스템의 실제 능력을 좌우하는 핵심 변수입니다. 배관의 설계가 진공의 품질을 결정한다는 사실을 기억하고, 시스템을 구성할 때 항상 기체의 흐름을 시각화하여 저항을 줄이려는 노력을 기울이시기 바랍니다. 이러한 작은 관심이 모여 더 빠르고, 더 깨끗하며, 더 효율적인 진공 공정을 만들어낼 것입니다.
