Knudsen Number로 이해하는 진공 유동 영역

크누센 수란 무엇이며 왜 진공 기술에서 중요한가

진공 기술은 반도체 제조부터 식품 보존, 우주 항공 분야에 이르기까지 현대 산업의 근간을 이룹니다. 하지만 진공 상태를 다룰 때 단순히 공기를 빼낸다는 개념만으로는 부족합니다. 기체 분자들이 서로 어떻게 상호작용하는지를 이해해야 정확한 공정 제어가 가능하기 때문입니다. 여기서 등장하는 핵심 지표가 바로 크누센 수(Knudsen Number, Kn)입니다.

크누센 수는 기체 분자의 평균 자유 행로(Mean Free Path, 분자가 다른 분자와 충돌하지 않고 이동할 수 있는 평균 거리)와 시스템의 대표적인 길이(예: 파이프의 지름이나 챔버의 크기)의 비율로 정의됩니다. 쉽게 말해, 기체 분자가 벽에 더 자주 부딪히는지, 아니면 자기들끼리 더 자주 부딪히는지를 알려주는 척도입니다. 이 숫자를 알면 현재 우리가 다루는 진공 시스템이 어떤 유동 영역에 있는지 파악할 수 있으며, 이에 따라 적절한 펌프 선택과 공정 설계를 할 수 있습니다.

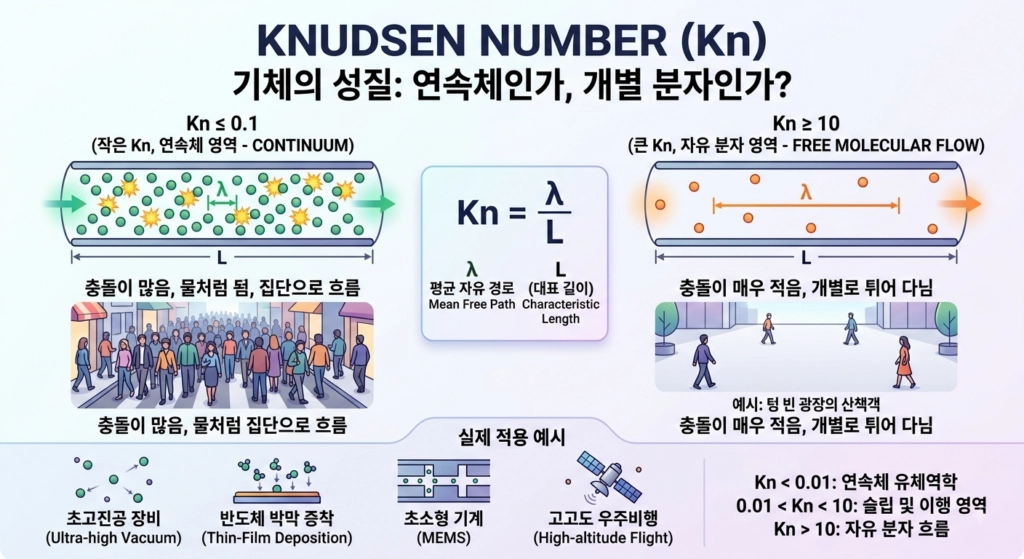

Knudsen Number

진공 유동 영역의 네 가지 유형

크누센 수의 크기에 따라 유동 영역은 크게 네 가지로 분류됩니다. 각 영역은 기체의 거동이 완전히 다르기 때문에 시스템 설계 시 반드시 고려해야 합니다.

• 연속체 유동 영역 (Kn < 0.01): 기체 분자들끼리 매우 빈번하게 충돌하는 상태입니다. 우리가 일상생활에서 겪는 대기압 상태가 여기에 해당합니다. 유체 역학의 기본 방정식인 나비에 스토크스 방정식을 사용하여 해석할 수 있습니다.

• 슬립 유동 영역 (0.01 < Kn < 0.1): 연속체와 희박 기체 사이의 과도기적 단계입니다. 벽면에서의 기체 속도가 0이 아니며 미세한 미끄러짐(Slip) 현상이 발생합니다. 정밀한 유량 제어가 필요한 경우 이 영역을 고려해야 합니다.
• 천이 유동 영역 (0.1 < Kn < 10): 분자 간의 충돌과 벽면 충돌이 비슷한 빈도로 일어나는 매우 복잡한 영역입니다. 수치 해석적으로 가장 다루기 까다로운 구간이며, 대부분의 진공 공정이 이 영역을 통과하게 됩니다.
• 분자 유동 영역 (Kn > 10): 기체 분자가 다른 분자와 충돌하기보다 용기 벽면에 부딪히는 일이 훨씬 많은 상태입니다. 초고진공(UHV) 환경이 여기에 해당하며, 기체 분자의 흐름을 개별적인 입자의 궤적으로 계산해야 합니다.

실생활과 산업 현장에서의 활용 방법

크누센 수를 이해하면 복잡한 진공 시스템을 훨씬 효율적으로 운영할 수 있습니다. 예를 들어, 반도체 식각 공정에서 사용하는 진공 펌프는 시스템의 크기와 예상되는 압력 대역(즉, 크누센 수)에 맞춰 선정해야 합니다. 만약 분자 유동 영역에서 연속체 유동을 가정하고 펌프를 설계한다면, 배기 속도가 현저히 떨어져 공정 효율이 급감하게 됩니다.

또한, 초고진공 장비를 다룰 때 가스 배관의 직경을 결정하는 데에도 크누센 수가 중요합니다. 분자 유동 영역에서는 배관이 가늘수록 저항이 기하급수적으로 커지기 때문에, 효율적인 배기를 위해서는 배관의 길이를 최소화하고 직경을 최대한 넓게 설계해야 한다는 실무적인 결론에 도달하게 됩니다.

흔한 오해와 사실 관계 바로잡기

진공에 대해 많은 사람이 가지는 대표적인 오해 중 하나는 “진공도가 높으면 모든 기체가 똑같이 행동할 것”이라는 생각입니다. 하지만 실제로는 압력이 낮아질수록 분자 간의 충돌 빈도가 줄어들면서 기체의 거동은 완전히 달라집니다. 높은 진공에서는 기체를 액체나 기체 덩어리로 보는 것이 아니라, 당구공처럼 개별적으로 튀어 다니는 입자로 보아야 합니다.

또 다른 오해는 “진공 펌프 성능은 배기 속도만 보면 된다”는 것입니다. 하지만 크누센 수가 큰 영역(분자 유동)에서는 배기 속도만큼이나 배관의 컨덕턴스(Conductance, 기체가 지나가는 통로의 용이성)가 성능을 결정짓는 핵심 요소입니다. 펌프가 아무리 좋아도 배관 설계가 잘못되면 실제 챔버 내부의 압력은 기대만큼 낮아지지 않습니다.

전문가가 제안하는 진공 시스템 설계 팁

현장에서 진공 장비를 운용하는 전문가들은 다음과 같은 몇 가지 실무 지침을 강조합니다.

1. 배관 최적화: 초고진공 시스템을 설계할 때는 항상 배관의 길이를 짧게 유지하세요. 분자 유동 영역에서의 저항은 길이의 1제곱에 비례하고 직경의 3제곱에 반비례하므로, 배관을 줄이는 것이 펌프 성능을 올리는 것보다 비용 효율적일 때가 많습니다.
2. 가스 부하 최소화: 진공 챔버 내부의 표면적을 줄이고, 탈가스(Outgassing)가 적은 재질을 선택하세요. 압력이 낮아질수록 내부 벽면에서 나오는 기체 분자가 전체 진공도를 결정짓는 주요 변수가 됩니다.
3. 영역별 계측기 선택: 진공 게이지도 크누센 수에 따라 적절한 것을 골라야 합니다. 대기압 근처에서는 피라니 게이지를, 분자 유동 영역인 초고진공에서는 이온 게이지를 사용해야 정확한 압력을 측정할 수 있습니다.

비용 효율적인 진공 시스템 운영 전략

진공 장비의 유지보수 비용을 줄이는 가장 좋은 방법은 시스템이 운용되는 크누센 수 영역을 정확히 파악하여 과도한 사양의 장비를 피하는 것입니다. 무조건 비싼 펌프를 사용하는 것보다, 현재 공정의 압력 범위에서 가장 효율적인 펌프 조합(예: 로터리 펌프와 터보 분자 펌프의 직렬 연결)을 찾는 것이 중요합니다.

또한, 정기적인 누설 테스트(Leak Test)는 필수입니다. 작은 누설 하나가 시스템을 연속체 유동 영역에서 분자 유동 영역으로 변화시키지 못하게 방해하며, 이는 곧 공정 실패와 에너지 낭비로 이어집니다. 헬륨 누설 탐지기를 사용하여 미세한 구멍을 찾아내는 것만으로도 장비의 수명과 공정 효율을 획기적으로 개선할 수 있습니다.

자주 묻는 질문과 답변

진공도가 낮아지면 왜 기체 법칙이 달라지나요?

기체 법칙은 분자 간의 충돌을 기반으로 합니다. 압력이 매우 낮아지면 분자들끼리 서로를 거의 만나지 못하게 되고, 대신 벽면에 충돌하는 빈도가 압도적으로 높아지기 때문에 기존의 연속체 역학 법칙이 더 이상 적용되지 않는 것입니다.

내 시스템의 크누센 수를 어떻게 계산하나요?

먼저 현재 시스템의 압력을 확인하고, 해당 압력에서의 기체 분자 평균 자유 행로를 구합니다. 이를 시스템의 대표 길이(파이프 지름 등)로 나누면 간단히 구할 수 있습니다. 온라인상의 진공 계산기나 관련 소프트웨어를 활용하면 더욱 정밀한 값을 얻을 수 있습니다.

초고진공을 달성하기 위해 가장 중요한 것은 무엇인가요?

펌프의 성능도 중요하지만, 무엇보다 시스템 내부의 청결도와 재질 선택입니다. 진공 챔버 내부 벽면에서 방출되는 수분이나 불순물 분자가 시스템의 한계를 결정짓기 때문입니다. 베이크아웃(Bake-out, 고온 가열) 공정을 통해 내부 벽면의 기체를 강제로 제거하는 과정이 필수적입니다.

효율적인 진공 공정을 위한 단계별 접근법

진공 기술을 다루는 것은 단순히 기계를 작동시키는 것이 아니라 보이지 않는 분자들의 움직임을 제어하는 정교한 작업입니다. 크누센 수를 통해 유동 영역을 파악하는 것은 이 정교한 작업의 첫 번째 단추입니다. 시스템을 설계하거나 문제를 해결할 때, 지금 우리가 다루는 기체가 어떤 상태에 있는지(충돌이 잦은 연속체인가, 개별적으로 움직이는 분자인가)를 먼저 떠올려 보십시오.

기술적 난도가 높은 공정일수록 기본 원리에 충실한 접근이 가장 빠른 길입니다. 크누센 수의 개념을 적용하여 배관을 최적화하고, 적절한 펌프를 선택하며, 주기적인 누설 점검을 수행한다면, 어떤 진공 시스템이라도 더 낮은 비용으로 더 높은 성능을 발휘하도록 최적화할 수 있습니다. 진공은 이해할수록 더 넓고 깊은 가능성을 열어주는 매력적인 분야입니다.
