Residual Gas Analyzer(RGA)의 원리와 활용

잔류 가스 분석기 RGA의 모든 것

현대 과학 기술의 정점이라 할 수 있는 반도체 제조, 진공 공정, 그리고 우주 항공 분야에서 보이지 않는 미세한 오염 물질을 찾아내는 것은 제품의 품질을 결정짓는 핵심 요소입니다. 이때 사용되는 장비가 바로 잔류 가스 분석기(Residual Gas Analyzer, 이하 RGA)입니다. RGA는 진공 챔버 내부의 아주 적은 양의 기체 분자를 분석하여 무엇이 들어있는지, 그리고 그 양이 얼마인지 실시간으로 알려주는 정밀한 감시자 역할을 합니다.

RGA의 기본 작동 원리

RGA가 어떻게 기체를 분석하는지 이해하려면 질량 분석의 기본 과정을 살펴봐야 합니다. RGA는 기본적으로 사중극자 질량 분석기(Quadrupole Mass Spectrometer) 방식을 채택하고 있습니다.

• 이온화 단계: 진공 챔버 내의 잔류 기체들이 장비 내부로 들어오면, 필라멘트에서 방출된 전자와 충돌하여 양전하를 띤 이온으로 변합니다.

• 질량 필터링 단계: 생성된 이온들은 사중극자(네 개의 금속 막대)로 이동합니다. 이곳에 특정 전압을 걸어주면, 특정 질량 대 전하비(m/z)를 가진 이온만이 휘어지지 않고 통과할 수 있습니다.
• 검출 단계: 필터를 통과한 이온들은 검출기에 도달하여 전류 신호로 변환됩니다. 이 신호의 크기를 측정하면 해당 질량을 가진 기체가 얼마나 존재하는지 알 수 있습니다.

이 과정을 초당 수십 번 반복함으로써 진공 시스템 내부의 대기 상태를 실시간으로 모니터링할 수 있게 됩니다.

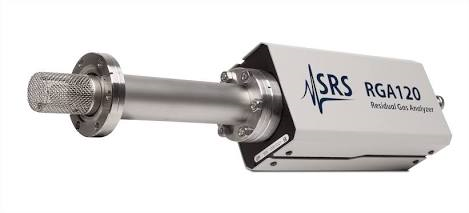

Residual Gas Analyzer (RGA)

RGA가 왜 필수적인가

진공 공정에서 ‘잔류 가스’는 단순히 공기 중의 질소나 산소만을 의미하지 않습니다. 공정 중에 발생하는 부산물, 챔버 벽면에서 배출되는 가스(Outgassing), 혹은 외부에서 유입된 미세한 누설(Leak) 등이 모두 포함됩니다. RGA는 다음과 같은 이유로 공정 엔지니어들에게 필수적인 도구입니다.

1. 누설 탐지: 미세한 틈으로 들어오는 대기 성분을 추적하여 진공 챔버의 기밀성을 확보합니다.
   • 공정 오염 방지: 반도체 웨이퍼 등에 치명적인 수분(H2O)이나 탄화수소(Hydrocarbon) 성분을 실시간으로 감시하여 불량률을 획기적으로 낮춥니다.
   • 펌프 성능 확인: 진공 펌프가 제대로 작동하고 있는지, 혹은 교체 시기가 되었는지를 가스 조성 변화를 통해 미리 알 수 있습니다.

RGA 활용 시 겪는 흔한 오해와 진실

많은 사용자들이 RGA를 단순히 ‘가스 검지기’ 정도로만 생각하지만, 실제로는 훨씬 복잡한 장비입니다. 흔히 오해하는 부분들을 정리해 보았습니다.

RGA는 모든 가스를 100% 잡아낸다?

사실은 그렇지 않습니다. RGA는 질량 대 전하비를 측정하기 때문에 질량이 같은 물질(예: CO와 N2는 둘 다 질량 28)은 서로 구분하기 어렵습니다. 이때는 분자 파편화 패턴(Cracking Pattern)을 분석하는 숙련된 엔지니어의 해석이 필요합니다.

필라멘트는 소모품이 아니다?

RGA의 심장인 필라멘트는 매우 뜨거운 열을 발생시키며 작동하므로 반드시 교체해야 하는 소모품입니다. 특히 산소가 많은 환경에서 작동하면 필라멘트의 수명이 급격히 줄어듭니다. 따라서 공정 상태에 따라 적절한 주기로 교체하는 것이 장비 유지비용을 줄이는 길입니다.

RGA 선택과 운용을 위한 실용적인 팁

RGA를 도입하거나 운용할 때 비용 효율성을 높이기 위해 고려해야 할 사항들이 있습니다.

• 질량 범위 설정: 너무 높은 질량 범위(예: 300amu 이상)를 선택하면 장비 가격이 급격히 상승합니다. 본인의 공정에 꼭 필요한 질량 영역이 어디인지 파악하여 사양을 결정하세요.
• 베이크아웃(Bake-out)의 중요성: RGA를 진공 시스템에 설치한 직후에는 챔버 벽면에 붙어있는 수분을 제거하기 위해 가열하는 베이크아웃 과정을 거쳐야 합니다. 이를 생략하면 배경 노이즈가 높아져 정밀한 분석이 불가능합니다.
• 정기적인 캘리브레이션: 시간이 지나면 감도가 떨어질 수 있습니다. 표준 가스를 사용하여 주기적으로 장비를 교정(Calibration)해야 데이터의 신뢰성을 유지할 수 있습니다.

다양한 산업 분야에서의 실제 사례

반도체 및 디스플레이 산업

반도체 제조 공정에서는 극미량의 불순물도 수율에 직접적인 타격을 줍니다. RGA를 통해 공정 중 발생하는 가스 조성을 실시간으로 확인하여, 특정 불순물 농도가 기준치를 넘으면 즉시 공정을 중단하거나 정화 시스템을 가동합니다.

진공 코팅 및 박막 증착

금속이나 유리에 박막을 입히는 공정에서는 잔류 가스가 코팅막의 밀도와 투명도에 영향을 줍니다. RGA는 증착 전 진공도를 확인하고, 증착 중 발생하는 가스를 모니터링하여 코팅 품질을 일정하게 유지하는 데 활용됩니다.

우주 항공 및 기초 과학 연구

우주 환경을 모사하는 진공 챔버에서는 재료가 우주 공간에서 가스를 내뿜는 현상(Outgassing)을 측정하는 것이 매우 중요합니다. RGA는 위성 부품이 우주 환경에서 견딜 수 있는지 테스트하는 핵심 장비로 사용됩니다.

전문가가 제안하는 RGA 운용 전략

현장의 전문가들은 RGA를 단순히 ‘숫자를 보는 도구’가 아닌 ‘시스템의 건강 상태를 진단하는 청진기’로 활용하라고 조언합니다.

첫째, 베이스라인 관리를 철저히 하십시오. 시스템이 깨끗할 때의 가스 패턴을 기록해 두면, 문제가 발생했을 때 어떤 가스가 새롭게 나타났는지 즉각 비교할 수 있습니다. 이를 ‘지문(Fingerprint)’ 데이터라고 합니다.

둘째, 필라멘트 보호에 신경 쓰십시오. 진공도가 좋지 않은 상태에서 필라멘트를 켜는 것은 장비 수명을 갉아먹는 행위입니다. 진공도가 충분히 확보된 상태에서만 필라멘트를 작동시키는 인터락(Interlock) 설정을 반드시 확인해야 합니다.

셋째, 소프트웨어 활용을 극대화하십시오. 현대의 RGA는 단순한 스펙트럼 표시를 넘어, 특정 피크의 변화를 시간에 따라 추적하는 트렌드 모니터링 기능을 제공합니다. 이 기능을 활용하면 공정 중 발생하는 이상 징후를 예보 차원에서 감지할 수 있습니다.

자주 묻는 질문들

RGA를 설치하면 진공도가 떨어지지 않나요?

RGA 자체는 매우 작은 부피를 차지하며, 적절히 설치된다면 진공 시스템의 성능에 거의 영향을 주지 않습니다. 다만, 장비 내부의 오염 물질이 챔버로 유입되지 않도록 설치 전 청결 상태를 유지하는 것이 중요합니다.

사중극자 막대가 오염되면 어떻게 하나요?

공정 부산물이 사중극자 막대에 쌓이면 신호가 왜곡됩니다. 이 경우 분해하여 세척하거나, 전문 업체를 통해 유지보수를 받아야 합니다. 자체 세척은 정밀한 부품의 정렬을 흐트러뜨릴 수 있으므로 주의가 필요합니다.

얼마나 자주 캘리브레이션을 해야 하나요?

사용 빈도에 따라 다르지만, 일반적으로 연구용이라면 1년에 1회, 생산 라인에서 24시간 가동하는 경우 6개월에 1회 정도를 권장합니다. 만약 데이터의 신뢰성이 의심되는 결과가 나오면 즉시 점검해야 합니다.

비용 효율적인 활용을 위한 제언

RGA는 고가의 장비이므로 한 대의 장비를 여러 챔버에서 이동하며 사용하고자 하는 경우가 많습니다. 이를 위해 ‘이동형 RGA 카트’를 구성하는 것이 효율적입니다. 또한, 모든 공정마다 고사양의 RGA를 배치하기보다는, 핵심 공정에는 정밀 분석용을, 단순 진공도 확인용에는 보급형 모델을 배치하는 하이브리드 전략이 비용을 절감하는 좋은 방법입니다.

마지막으로, RGA 데이터 해석 교육에 투자하십시오. 장비 가격보다 더 큰 비용은 데이터 해석 실패로 인한 공정 중단 시간입니다. 내부 담당자가 RGA 스펙트럼을 읽고 해석하는 능력을 기르는 것이 장기적으로 가장 확실한 비용 절감책입니다.
