반도체 FAB의 진공 시스템 구성 이해하기

반도체 FAB의 심장 진공 시스템의 모든 것

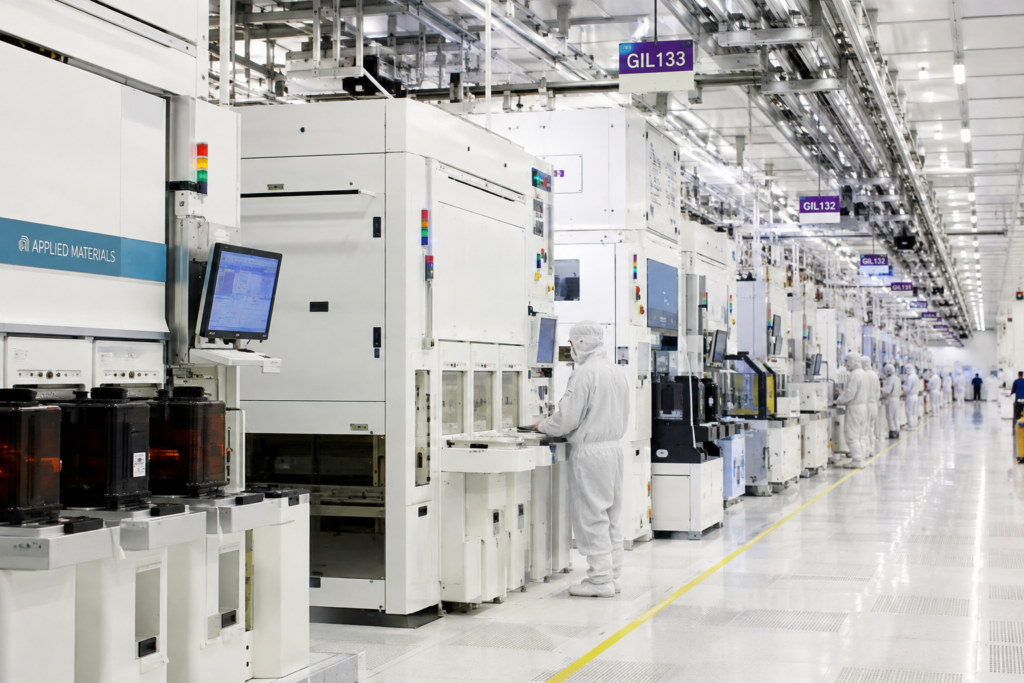

현대 문명은 반도체 위에 세워졌다고 해도 과언이 아닙니다. 스마트폰부터 인공지능 서버까지, 우리 일상을 지탱하는 모든 전자 기기 속에는 미세한 회로가 새겨진 반도체 칩이 들어있습니다. 이 정교한 반도체를 만드는 공간을 반도체 FAB(Fabrication)이라고 부릅니다. 흔히 먼지 하나 없는 깨끗한 공간만을 상상하기 쉽지만, 사실 반도체 제조 공정에서 가장 핵심적인 물리적 환경은 바로 ‘진공’입니다.

반도체 공정은 나노미터 단위의 극도로 미세한 작업을 요구합니다. 공기 중의 산소나 수분, 먼지 입자 하나만 섞여 들어가도 회로가 단락되거나 불량이 발생합니다. 따라서 대부분의 공정은 외부와 차단된 진공 상태에서 진행됩니다. 오늘은 반도체 FAB의 성능과 수율을 결정짓는 핵심 기술인 진공 시스템에 대해 깊이 있게 알아보겠습니다.

진공 시스템이 반도체 공정에 왜 필수적인가

반도체 제조 과정에서는 웨이퍼 위에 얇은 막을 입히거나(증착), 필요 없는 부분을 깎아내는(식각) 작업을 반복합니다. 이때 진공 상태가 필요한 이유는 크게 세 가지입니다.

• 오염 방지: 대기 중의 불순물은 웨이퍼 표면에 달라붙어 치명적인 결함을 만듭니다. 진공은 이러한 오염원을 근본적으로 차단합니다.
• 평균 자유 행로 확보: 진공 상태에서는 기체 분자들 사이의 거리가 멀어집니다. 덕분에 반응 가스 입자가 다른 분자와 충돌하지 않고 웨이퍼 표면에 곧바로 도달할 수 있어 정밀한 화학 반응이 가능해집니다.
• 반응 제어: 특정 가스만을 주입하여 정교하게 제어된 환경에서 화학적 변화를 유도하기 위해서는 배경 기체가 전혀 없는 진공 환경이 선행되어야 합니다.

진공 시스템의 계층적 구조와 핵심 장비

반도체 공정에서 요구하는 진공도는 매우 다양합니다. 초기 단계의 낮은 진공부터 초고진공까지 단계별로 시스템이 구성됩니다. 일반적인 진공 펌프 조합은 다음과 같은 계층을 갖습니다.

1차 진공 펌프

대기압 상태에서 진공을 만들기 시작하는 펌프입니다. 드라이 펌프(Dry Pump)가 주로 사용되는데, 이는 오일 등을 사용하지 않아 공정 가스에 의한 오염을 최소화할 수 있기 때문입니다. 1차 펌프는 진공 라인의 가장 밑단에서 기체를 외부로 배출하는 역할을 합니다.

고진공 펌프

1차 펌프가 만든 진공 상태를 이어받아 극도로 낮은 압력까지 끌어올리는 장비입니다. 터보 분자 펌프(TMP)가 대표적입니다. 비행기 제트 엔진과 유사한 원리로 고속 회전하는 날개가 기체 분자를 물리적으로 쳐내어 진공도를 극대화합니다.

진공 배관 및 밸브

단순히 펌프만 좋다고 진공이 유지되지 않습니다. 펌프와 챔버를 연결하는 배관의 기밀성이 중요합니다. 특히 미세한 누설(Leak)도 허용되지 않으므로 고도의 실링 기술과 정기적인 헬륨 리크 테스트가 병행되어야 합니다.

진공 시스템 운영 시 흔히 발생하는 오해와 진실

진공 시스템에 대해 현장에서 흔히 오해하는 부분들을 바로잡아 보겠습니다.

• 오해: 진공은 완벽하게 0 기압 상태이다.사실상 지구상에서 완벽한 0 기압을 만드는 것은 불가능합니다. 반도체에서 말하는 진공은 ‘매우 적은 수의 기체 분자만 존재하는 상태’를 의미하며, 공정마다 요구되는 타겟 압력이 다를 뿐입니다.
• 오해: 펌프가 크면 무조건 좋다.펌프의 용량은 챔버의 크기와 공정 시간, 가스 주입량에 따라 최적화되어야 합니다. 무조건 큰 펌프는 에너지 효율을 떨어뜨리고 운영 비용(Utility Cost)만 높이는 결과를 초래합니다.
• 사실: 진공 유지의 핵심은 펌프가 아니라 유지보수다.아무리 좋은 펌프를 설치해도 배관의 연결 부위인 O-링이 노후화되거나 내부 파우더가 쌓이면 진공 성능은 급격히 저하됩니다. 정기적인 오버홀과 부품 교체가 성능 유지의 핵심입니다.

비용 효율적인 진공 시스템 운영 전략

반도체 FAB 운영 비용에서 전력 소모의 큰 비중을 차지하는 것이 진공 시스템입니다. 이를 효율적으로 관리하기 위한 몇 가지 실용적인 조언을 드립니다.

1. 에너지 절감 모드 활용: 공정이 진행되지 않는 대기 시간(Idle Time)에는 펌프의 회전수를 낮추는 VFD(Variable Frequency Drive) 제어를 통해 전력 소비를 30% 이상 줄일 수 있습니다.
2. 예방 정비(PM) 주기 최적화: 장비가 고장 난 뒤 수리하는 방식이 아니라, 센서 데이터를 통해 펌프의 진동이나 전류 값을 모니터링하여 고장 징후를 미리 파악하는 예지 보전 시스템을 도입해야 합니다.
3. 가스 최적화: 공정 가스를 과도하게 주입하면 진공 펌프에 부하가 걸리고 펌프 수명이 단축됩니다. 공정 레시피를 최적화하여 최소한의 가스로 최대의 효과를 내는 것이 진공 시스템 수명을 늘리는 방법입니다.

진공 시스템 관리자를 위한 전문가의 조언

진공 시스템을 관리하는 엔지니어들에게 가장 강조하고 싶은 것은 ‘데이터의 기록’입니다. 진공 시스템은 환경 변화에 매우 민감합니다. 계절에 따른 온도 변화, FAB 내의 습도, 압력 변화 등을 꾸준히 기록해두면 이상 징후가 발생했을 때 원인을 파악하는 시간을 획기적으로 줄일 수 있습니다.

또한, 배관 내부의 클리닝 또한 매우 중요합니다. 반도체 공정 중 발생하는 부산물(파우더)은 배관을 막아 진공 속도를 느리게 만듭니다. ‘배관은 소모품’이라는 인식을 가지고 주기적인 교체 계획을 수립하는 것이 공정 수율을 지키는 가장 확실한 방법입니다.

자주 묻는 질문과 답변

Q: 진공 펌프에서 갑자기 소음이 커졌습니다. 무엇이 문제인가요?

A: 가장 흔한 원인은 내부 베어링 마모나 가스 부산물로 인한 회전체 불균형입니다. 즉시 가동을 멈추고 진동 분석을 실시해야 하며, 내부 오염물을 제거하는 클리닝 작업이 필요할 수 있습니다.

Q: 진공도가 목표치에 도달하는 시간이 점점 길어집니다. 왜 그런가요?

A: 배관 내 미세한 누설(Leak)이 발생했거나, 펌프 내부의 오염물질이 배기 통로를 좁히고 있을 가능성이 큽니다. 리크 디텍터 장비를 사용하여 배관 연결 부위를 점검하고, 펌프의 배기 능력을 테스트해보시기 바랍니다.

Q: 오일 펌프와 드라이 펌프 중 무엇이 더 유리한가요?

A: 오일 펌프는 진공 성능은 좋지만 오일 역류로 인한 오염 위험이 있습니다. 반도체 FAB에서는 공정 청정도가 최우선이므로, 대부분 오일을 사용하지 않는 드라이 펌프를 표준으로 사용합니다.

반도체 FAB의 진공 시스템은 보이지 않는 곳에서 묵묵히 제 역할을 다하는 숨은 주역입니다. 이 시스템에 대한 이해도가 높을수록 공정의 안정성은 올라가고, 불량률은 낮아지며, 결과적으로 기업의 경쟁력으로 이어집니다. 복잡한 시스템이지만 기본 원리에 집중하고 체계적으로 관리한다면, 누구보다 효율적으로 FAB을 운영할 수 있을 것입니다.
