압력 트랜스미터의 구조와 공정 압력 측정 원리

산업 현장의 생산설비에서는 압력을 정확하게 측정하고 이를 자동제어 시스템으로 전달하는 장치가 필요합니다. 보일러, 배관, 탱크, 반응기, 펌프, 압축기 등 다양한 설비에서 압력은 공정 상태를 판단하는 중요한 변수로 활용됩니다. 이때 현장에서 널리 사용되는 장비가 바로 압력 트랜스미터입니다.

압력 트랜스미터는 단순히 압력을 숫자로 표시하는 계측기가 아닙니다. 공정 내부의 압력을 감지한 뒤 이를 전기적인 신호로 변환하여 PLC, DCS, SCADA와 같은 제어 시스템으로 전달하는 역할을 합니다. 따라서 압력 트랜스미터는 측정 장치이면서 동시에 자동화 시스템을 연결하는 중요한 인터페이스라고 할 수 있습니다.

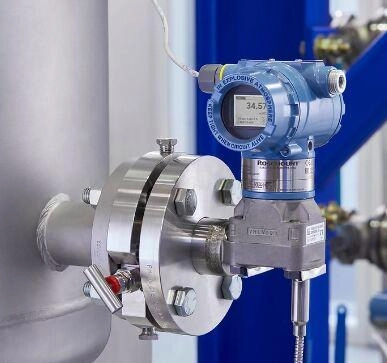

산업 현장에서 사용되는 압력 트랜스미터

압력 트랜스미터란 무엇인가

압력 트랜스미터는 공정 유체의 압력을 감지하고 측정값을 산업용 표준 신호로 변환하여 출력하는 계측기입니다. 일반적인 압력계가 현장에서 작업자가 눈으로 압력을 확인하는 데 초점을 둔다면, 압력 트랜스미터는 측정 결과를 전기 신호로 보내 자동으로 감시하고 제어할 수 있다는 차이가 있습니다.

대표적인 출력 방식으로는 4~20mA 전류 신호가 많이 사용됩니다. 예를 들어 측정 범위가 0~10bar로 설정된 트랜스미터라면 0bar에서는 약 4mA, 5bar에서는 약 12mA, 10bar에서는 약 20mA의 신호를 출력하도록 설정할 수 있습니다.

이러한 방식은 긴 케이블을 사용하는 산업 현장에서도 비교적 안정적으로 측정 정보를 전달할 수 있다는 장점이 있습니다. 최근에는 디지털 통신 기능을 추가하여 측정값뿐 아니라 센서 상태, 설정값, 진단 정보 등을 함께 전달하는 제품도 사용되고 있습니다.

압력 트랜스미터의 기본 구조

압력 트랜스미터는 크게 압력을 받아들이는 압력 포트, 압력 감지부, 신호 변환부, 전자회로, 출력부 등으로 구성됩니다.

가장 먼저 공정 유체의 압력이 압력 포트를 통해 트랜스미터 내부로 전달됩니다. 압력 포트는 배관이나 탱크 등에 설치되는 연결부로, 공정 조건에 맞는 나사식 또는 플랜지식 구조가 사용됩니다.

압력 감지부에는 다이어프램과 같은 탄성 구조물이 사용됩니다. 공정 압력이 다이어프램에 작용하면 압력 크기에 따라 미세한 변형이 발생합니다. 트랜스미터는 이 변형을 전기적인 신호로 감지하여 압력값으로 환산합니다.

센서에서 발생한 신호는 매우 작은 전기 신호이기 때문에 내부 전자회로에서 증폭과 보정 과정을 거칩니다. 이후 측정 범위에 맞는 출력 신호로 변환되어 외부 제어 시스템으로 전달됩니다.

또한 실제 산업용 제품에는 온도 변화나 센서의 비선형 특성을 보정하기 위한 회로가 포함될 수 있습니다. 이러한 보정 기능은 다양한 환경에서도 측정 정확도를 유지하는 데 중요한 역할을 합니다.

압력은 어떻게 전기 신호로 변환되는가

압력 측정의 핵심은 물리적인 압력 변화를 전기적인 변화로 바꾸는 과정입니다. 압력이 다이어프램에 전달되면 다이어프램이 아주 미세하게 휘거나 변형됩니다. 이 변형을 센서 소자가 감지하면서 전기적 특성이 달라집니다.

대표적인 방식 중 하나는 스트레인 게이지 원리를 이용하는 것입니다. 압력에 의해 센서가 변형되면 저항값이 변화하고, 이를 전기회로가 감지하여 압력에 비례하는 신호로 변환합니다.

또 다른 방식으로는 반도체 압력 센서를 이용할 수 있습니다. 반도체 소재에 압력이 작용할 때 발생하는 전기적 특성의 변화를 이용해 압력을 측정하는 방식입니다.

센서에서 만들어진 신호는 그대로 출력되는 것이 아니라 전자회로에서 증폭되고 선형화됩니다. 이후 설정된 압력 범위에 맞춰 4~20mA와 같은 산업용 출력 신호로 변환됩니다. 결과적으로 공정의 물리적인 압력이 제어실에서 확인할 수 있는 전기 신호로 바뀌는 것입니다.

공정 압력 측정에서 중요한 기준

공정 압력을 측정할 때는 단순히 센서의 측정 범위만 확인해서는 안 됩니다. 측정 대상과 설치 환경을 함께 고려해야 합니다.

먼저 측정하려는 압력이 게이지압인지 절대압인지 차압인지 확인해야 합니다. 게이지압은 대기압을 기준으로 측정하는 방식이며, 절대압은 완전진공을 기준으로 압력을 나타냅니다. 두 압력은 기준점이 다르기 때문에 같은 장소에서도 서로 다른 측정값을 나타낼 수 있습니다.

차압 트랜스미터는 두 지점의 압력 차이를 측정합니다. 예를 들어 필터 전후의 압력을 측정하면 필터가 막히면서 발생하는 압력 차이를 확인할 수 있습니다. 따라서 유량 측정이나 필터 상태 감시, 탱크의 액위 측정 등 다양한 공정에서 활용됩니다.

또한 공정 온도도 중요한 요소입니다. 높은 온도의 유체를 직접 센서에 전달하면 센서와 전자부품에 영향을 줄 수 있기 때문에 임펄스 라인이나 씰 구조 등을 이용해 측정 조건을 조절하기도 합니다.

산업 현장에서의 주요 활용 분야

압력 트랜스미터는 다양한 산업에서 사용됩니다. 화학 및 석유화학 공정에서는 반응기와 배관의 압력을 감시하고 공정 조건을 제어하는 데 활용됩니다.

발전소에서는 보일러, 증기 배관, 터빈 관련 설비의 압력을 측정합니다. 제조공정에서는 압축공기나 가스 라인의 압력을 확인하고 설비 이상 여부를 판단하는 데 사용할 수 있습니다.

식품과 제약 산업에서는 탱크 내부의 압력이나 생산라인의 압력 상태를 확인하는 용도로 사용됩니다. 반도체 산업에서도 가스 공급장치와 각종 공정 설비의 압력 관리가 중요하기 때문에 정밀한 압력 계측장치가 활용됩니다.

특히 자동화된 생산라인에서는 압력값이 단순한 표시 정보에 그치지 않고 제어의 입력값으로 사용됩니다. 압력이 설정된 범위를 벗어나면 밸브를 조절하거나 펌프의 운전 상태를 변경하는 방식으로 공정을 자동 제어할 수 있습니다.

정확한 측정을 위해 확인해야 할 사항

압력 트랜스미터를 선정할 때는 측정 범위, 정확도, 과압 허용 범위, 공정 온도, 접액부 재질, 출력 신호 등을 종합적으로 검토해야 합니다.

측정 범위를 지나치게 크게 선택하면 작은 압력 변화를 정밀하게 확인하기 어려울 수 있습니다. 반대로 실제 압력이 센서의 허용 범위를 넘어가면 센서가 손상될 가능성이 있습니다.

공정 유체의 특성도 중요합니다. 부식성이 강한 유체를 측정할 경우에는 접액부의 재질이 적합한지 확인해야 하며, 고온 또는 점도가 높은 유체에서는 별도의 보호 구조가 필요할 수 있습니다.

설치 이후에는 영점과 측정값을 정기적으로 점검하는 것도 중요합니다. 장기간 사용하면 센서의 특성이 변하거나 배관 내부의 막힘 등으로 인해 측정 오차가 발생할 수 있기 때문입니다.

압력 트랜스미터와 자동화 시스템의 연결

압력 트랜스미터의 가장 큰 특징은 측정값을 제어 시스템과 연결할 수 있다는 점입니다. 트랜스미터에서 출력된 신호는 PLC나 DCS의 입력 모듈로 전달되고, 제어 시스템은 이를 이용해 공정 상태를 판단합니다.

예를 들어 배관 압력이 설정값보다 높아지면 제어 시스템이 밸브를 닫거나 펌프의 운전 조건을 변경할 수 있습니다. 반대로 압력이 낮아지면 공급 장치를 조절하여 목표 압력에 가깝게 유지할 수 있습니다.

이처럼 압력 트랜스미터는 센서와 제어 시스템 사이에서 데이터를 전달하는 역할을 수행합니다. 따라서 산업 자동화가 확대될수록 정확하고 안정적인 압력 측정의 중요성도 더욱 커지고 있습니다.

마무리

압력 트랜스미터는 공정에서 발생하는 압력을 감지하고 이를 전기 신호로 변환하여 제어 시스템에 전달하는 핵심 계측장치입니다. 내부적으로는 압력 포트, 다이어프램 등의 감지 구조와 센서, 신호 처리 회로, 출력부가 유기적으로 작동합니다.

특히 4~20mA와 같은 산업용 신호를 통해 측정값을 제어실까지 전달할 수 있어 자동화된 생산설비에서 중요한 역할을 합니다. 압력의 종류와 측정 범위뿐 아니라 온도, 유체 특성, 재질, 설치 조건 등을 종합적으로 고려해야 정확하고 안정적인 측정이 가능합니다.

결국 압력 트랜스미터는 단순히 압력을 측정하는 장비를 넘어 공정의 안전성과 품질, 자동제어를 지원하는 중요한 산업용 계측기라고 볼 수 있습니다.

FAQ

압력 트랜스미터와 압력계의 차이는 무엇인가요?

압력계는 주로 사람이 현장에서 눈으로 압력을 확인하는 장치이며, 압력 트랜스미터는 측정한 압력을 전기 신호로 변환하여 PLC나 DCS 같은 제어 시스템으로 전달하는 장치입니다.

압력 트랜스미터에서 4~20mA를 사용하는 이유는 무엇인가요?

4~20mA는 산업 현장에서 장거리 신호 전송에 적합하고 외부 전기적 영향을 비교적 안정적으로 관리할 수 있어 널리 사용됩니다. 또한 4mA를 기준점으로 사용하기 때문에 배선 단선이나 전원 이상 등을 판단하는 데에도 활용할 수 있습니다.

압력 트랜스미터를 선택할 때 가장 중요한 것은 무엇인가요?

측정 대상의 압력 범위와 압력 종류를 먼저 확인해야 합니다. 이후 공정 온도, 유체의 부식성, 정확도, 접액부 재질, 출력 방식, 설치 조건 등을 함께 검토해야 적합한 제품을 선정할 수 있습니다.
