초고진공(UHV) 시스템 설계 시 고려사항

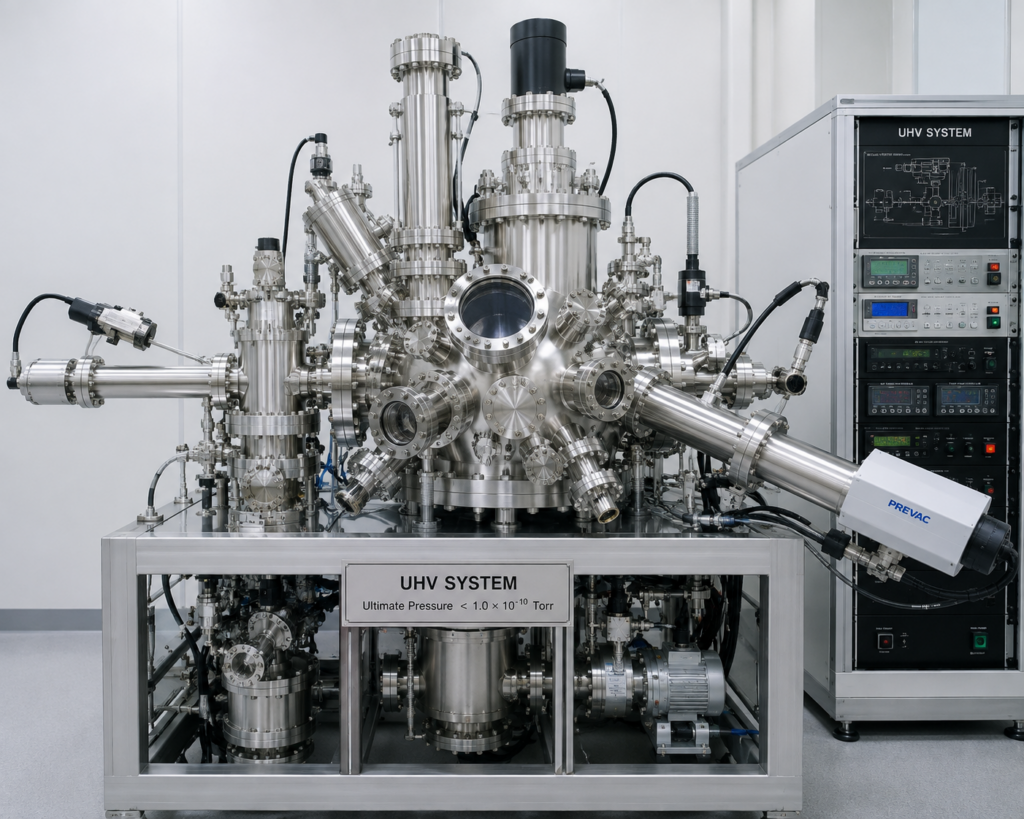

초고진공 시스템 설계의 세계로 안내합니다

진공이란 공기가 없는 상태를 의미하지만 과학 기술의 세계에서 진공은 단순히 공기가 없는 상태를 넘어선 정밀한 제어의 영역입니다. 그중에서도 초고진공(Ultra High Vacuum, UHV)은 대기압의 1조 분의 1 이하라는 극도로 낮은 압력을 다루는 분야입니다. 이러한 환경은 반도체 제조, 양자 컴퓨터 연구, 표면 분석 과학 등 현대 첨단 기술의 근간이 됩니다. 초고진공 시스템을 설계한다는 것은 보이지 않는 분자 하나하나의 움직임을 통제하겠다는 도전과 같습니다.

초고진공을 이해하기 위한 기초 지식

일반적으로 진공은 압력의 수준에 따라 저진공, 중진공, 고진공, 초고진공으로 나뉩니다. 초고진공은 대략 10의 마이너스 9승 토르(Torr) 이하의 압력을 말합니다. 왜 이렇게 낮은 압력이 필요할까요? 그 이유는 표면 과학에서 찾을 수 있습니다. 고성능 장비 내부의 시료 표면에 공기 분자가 달라붙는 속도를 늦추기 위함입니다. 초고진공 환경이 아니면 시료 표면은 몇 초 안에 잔류 가스 분자들로 뒤덮여 실험 결과를 오염시키게 됩니다.

진공 등급에 따른 분류와 특징

• 저진공 (10의 0승 ~ 10의 마이너스 3승 Torr): 일반적인 진공 포장이나 간단한 이송 장치에 사용됩니다.

• 중진공 (10의 마이너스 3승 ~ 10의 마이너스 5승 Torr): 진공 건조나 증착 공정의 초기 단계에서 활용됩니다.
• 고진공 (10의 마이너스 5승 ~ 10의 마이너스 9승 Torr): 전자 현미경이나 일반적인 물리 증착 장비에서 사용됩니다.
• 초고진공 (10의 마이너스 9승 Torr 이하): 양자 컴퓨팅, 원자 단위 표면 분석, 입자 가속기 등 정밀도가 극도로 요구되는 곳에 필수적입니다.

초고진공 시스템 설계의 핵심 고려사항

시스템을 설계할 때 가장 먼저 고려해야 할 것은 재료의 선택입니다. 일반적인 고무나 플라스틱은 초고진공에서 치명적입니다. 이러한 재료들은 내부의 가스를 지속적으로 뿜어내는 ‘가스 방출(Outgassing)’ 현상을 일으키기 때문입니다. 따라서 초고진공 시스템에는 스테인리스 스틸(특히 304L 또는 316L 등급)이 주로 사용되며, 내부 표면을 전해 연마(Electropolishing)하여 표면적을 최소화하는 과정이 필수적입니다.

진공 누설과 가스 방출 제어

초고진공 설계의 최대 적은 눈에 보이지 않는 미세한 누설과 재료 자체의 가스 방출입니다. 이를 해결하기 위한 실용적인 팁은 다음과 같습니다.

• 금속 가스켓 사용: 고무 오링 대신 구리 가스켓을 사용하는 CF(Conflat) 플랜지 방식을 채택해야 합니다. 구리 가스켓은 금속 대 금속으로 밀착되어 분자 수준의 누설을 차단합니다.

• 베이크아웃(Bake-out): 시스템 전체를 섭씨 150도에서 250도 정도의 고온으로 가열하여 표면에 흡착된 수분과 가스를 강제로 제거하는 과정입니다. 이는 초고진공 도달을 위한 필수 절차입니다.
• 용접 품질 관리: 용접 부위에서 가스가 새어 나오지 않도록 반드시 진공 전용 TIG 용접을 수행해야 하며, 내부 용접을 원칙으로 합니다.

실생활과 산업에서의 활용 사례

초고진공 기술은 우리 삶과 밀접하게 연결되어 있습니다. 스마트폰의 두뇌인 반도체 칩을 만들 때 사용하는 노광 장비와 증착 장비는 모두 초고진공 상태에서 작동합니다. 또한, 차세대 디스플레이인 OLED 패널 제조 시 유기물을 균일하게 입히는 과정도 고도의 진공 환경이 뒷받침되어야 가능합니다. 연구 분야에서는 양자 컴퓨터의 큐비트가 외부 환경의 간섭을 받지 않도록 초고진공 챔버 안에 보관하는 기술이 핵심입니다.

흔한 오해와 사실 관계

많은 이들이 진공 펌프만 강력하면 초고진공이 될 것이라고 생각합니다. 하지만 이는 큰 오해입니다. 펌프의 성능보다 중요한 것은 시스템 내부의 ‘청결도’와 ‘설계’입니다. 펌프가 아무리 강력해도 내부 벽면에 기름기나 수분이 남아있다면 결코 초고진공에 도달할 수 없습니다. 또한, 진공 게이지를 잘못 선택하면 실제 압력보다 훨씬 높은 압력으로 오인할 수 있으므로, 측정하고자 하는 압력 범위에 맞는 정밀 게이지를 선택하는 것이 중요합니다.

시스템 설계 시 전문가들이 강조하는 조언

전문가들은 시스템을 설계할 때 ‘유지보수의 편의성’을 항상 염두에 두라고 조언합니다. 초고진공 시스템은 한번 구축하면 내부를 수정하기가 매우 어렵습니다. 따라서 초기 설계 시 충분한 포트(Port)를 확보하고, 각 부품의 교체가 용이하도록 모듈화하는 것이 장기적인 비용 절감의 핵심입니다. 또한, 시스템 내부의 부품은 반드시 세척 공정을 거친 후 장갑을 착용하고 취급해야 하며, 작은 지문 하나가 시스템 전체의 진공도를 떨어뜨릴 수 있음을 명심해야 합니다.

비용 효율적인 초고진공 시스템 구축 전략

초고진공 시스템은 구축 비용이 매우 높습니다. 이를 효율적으로 관리하기 위한 몇 가지 전략을 소개합니다.

1. 중고 부품의 선별적 활용: 챔버 본체는 중고를 사용하더라도 펌프나 게이지 같은 핵심 소모품은 최신형을 사용하는 것이 좋습니다.
2. 단계적 업그레이드: 처음부터 무리하게 초고진공 사양을 맞추기보다, 고진공 수준에서 시스템의 기밀성을 확인한 후 점진적으로 베이크아웃 시스템을 도입하는 방식을 추천합니다.
3. 표준 부품의 활용: 규격화된 CF 플랜지 부품을 최대한 활용하면 커스텀 제작 비용을 획기적으로 줄일 수 있습니다.

자주 묻는 질문과 답변

Q: 초고진공 시스템을 유지하는 데 전기료가 많이 드나요?

A: 시스템 자체의 전기료보다 펌프를 지속적으로 돌리는 유지 비용이 큽니다. 따라서 고성능 이온 펌프나 터보 분자 펌프를 적절히 배치하여 에너지 효율을 극대화하는 설계가 필요합니다.

Q: 진공이 깨졌을 때 가장 먼저 확인해야 할 곳은 어디인가요?

A: 가장 먼저 가스켓의 체결 상태와 플랜지의 스크래치 유무를 확인해야 합니다. 그 후 헬륨 누설 탐지기(He Leak Detector)를 사용하여 용접 부위의 미세 누설을 찾는 것이 표준적인 절차입니다.

Q: 베이크아웃은 얼마나 자주 해야 하나요?

A: 시스템을 대기에 노출하여 부품을 교체하거나 수리했을 때마다 반드시 수행해야 합니다. 평소에는 밀폐 상태를 유지하면 베이크아웃 횟수를 줄일 수 있습니다.

초고진공 시스템 설계는 물리적 원리에 대한 깊은 이해와 꼼꼼한 제작 공정이 결합된 정밀 예술과 같습니다. 작은 실수 하나가 전체 연구의 성패를 좌우할 수 있는 만큼, 기초부터 탄탄하게 다지는 자세가 무엇보다 중요합니다. 위에서 언급한 재료 선택, 가스 방출 제어, 그리고 체계적인 유지보수 전략을 바탕으로 여러분의 시스템을 성공적으로 구축하시길 바랍니다. 진공 기술은 눈에 보이지 않지만, 그 안에서 이루어지는 수많은 혁신은 인류의 미래를 바꾸고 있습니다.
