Cryopump 재생(Regeneration) 과정과 주의사항

크라이오펌프 재생의 기본 원리와 중요성

크라이오펌프는 반도체 제조 공정이나 진공 증착, 연구용 실험실 등에서 고진공을 유지하기 위해 필수적인 장비입니다. 일반적인 진공 펌프와 달리 기체를 직접 밖으로 배출하는 것이 아니라, 펌프 내부의 극저온 패널에 기체를 흡착하거나 응축시켜 진공 상태를 만듭니다. 하지만 시간이 지나면 패널에 흡착된 기체가 포화 상태에 도달하게 되고, 더 이상 기체를 빨아들일 수 없는 상태가 됩니다. 이때 펌프를 다시 처음과 같은 성능으로 되돌리는 과정을 바로 재생(Regeneration)이라고 합니다.

재생을 적절한 시기에 수행하지 않으면 진공 도달 시간이 길어지고, 공정 품질이 저하되며, 심할 경우 펌프 내부의 기계적 부하가 커져 고장의 원인이 될 수 있습니다. 따라서 크라이오펌프를 사용하는 환경에서는 주기적인 재생 프로세스를 이해하고 관리하는 것이 장비의 수명을 늘리고 공정 효율을 극대화하는 가장 중요한 작업입니다.

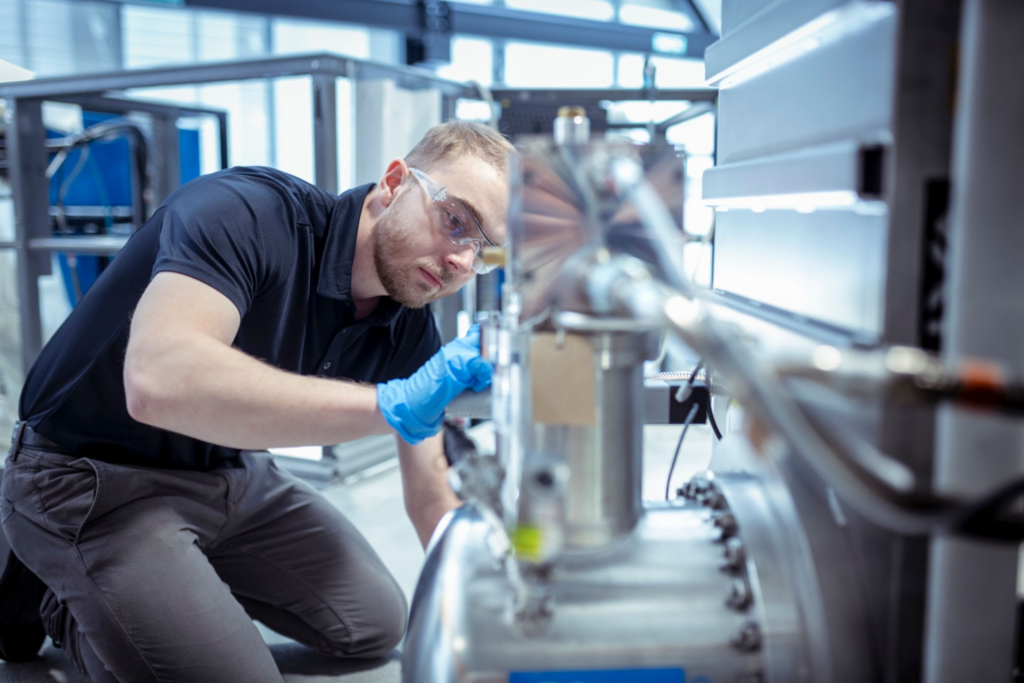

크라이오펌프(Cryopump) 장비 점검 모습

재생 과정의 단계별 상세 가이드

크라이오펌프 재생은 단순히 온도를 높이는 것 이상의 정밀한 절차를 필요로 합니다. 일반적으로 다음과 같은 단계를 거쳐 수행됩니다.

1. 진공 격리 및 정지: 먼저 펌프를 메인 챔버로부터 격리하고 가동을 멈춥니다. 이때 펌프에 연결된 밸브를 확실하게 차단해야 합니다.
   • 퍼지 및 가열: 질소와 같은 불활성 가스를 펌프 내부로 주입하면서 히터를 가동합니다. 가열을 통해 패널에 붙어 있던 가스 분자들이 떨어져 나오게 하며, 퍼지 가스는 이들을 밖으로 밀어내는 역할을 합니다.
   • 배기: 패널에서 탈착된 가스들을 진공 펌프를 이용해 외부로 안전하게 배출합니다.
   • 냉각: 모든 기체가 제거되었다고 판단되면 다시 헬륨 압축기를 가동하여 펌프 내부 온도를 극저온 상태로 낮춥니다.
   • 진공 확인: 펌프가 다시 정상적인 고진공 상태를 도달할 수 있는지 확인하는 테스트를 거칩니다.

재생 주기 결정을 위한 전문가의 조언

많은 사용자가 재생 주기를 단순히 시간 단위로 설정하는 오류를 범합니다. 하지만 실제 재생 주기는 장비가 어떤 가스를 얼마나 다루느냐에 따라 크게 달라집니다. 다음의 기준을 참고하여 재생 시기를 결정하는 것이 좋습니다.

• 진공 도달 시간 모니터링: 평소보다 진공에 도달하는 시간이 20% 이상 늦어진다면 재생이 필요한 신호입니다.
• 가스 부하량 계산: 수증기나 산소처럼 응축이 잘 되는 기체를 다루는 공정이라면 재생 주기를 더 짧게 잡아야 합니다.
• 압력 상승률 확인: 펌프를 정지했을 때 내부 압력이 비정상적으로 빠르게 상승한다면 내부 포화도가 높다는 증거입니다.

전문가들은 가급적 ‘예방적 재생’을 권장합니다. 펌프가 완전히 멈추기 전에 미리 재생 주기를 설정해 두면, 예기치 못한 공정 중단 사고를 방지할 수 있기 때문입니다. 특히 공정 데이터가 축적되어 있다면, 해당 데이터를 바탕으로 가장 효율적인 재생 사이클을 프로그래밍하는 것이 비용 절감의 핵심입니다.

흔한 오해와 사실 관계

크라이오펌프 관리에 대해 현장에서 흔히 오해하는 부분들이 있습니다.

오해 1: 히터 온도를 높게 설정할수록 재생이 빠르다

사실은 그렇지 않습니다. 지나치게 높은 온도는 펌프 내부의 씰(Seal)이나 부품에 변형을 줄 수 있습니다. 보통 제조사에서 권장하는 온도(주로 300K~350K 사이)를 준수하는 것이 장비 보호를 위해 훨씬 유리합니다.

오해 2: 재생은 펌프가 고장 났을 때만 하는 것이다

재생은 유지보수가 아니라 일상적인 운전 과정의 일부입니다. 자동차의 연료를 주기적으로 채우는 것과 같습니다. 정기적인 재생은 펌프의 성능을 항상 최상으로 유지하는 적극적인 관리 행위입니다.

오해 3: 재생 중에는 아무것도 할 수 없다

자동 재생 시스템을 갖춘 현대적인 크라이오펌프는 재생 중에도 다른 공정 설비를 활용하거나 시스템 점검을 수행할 수 있습니다. 수동으로만 진행한다는 고정관념에서 벗어나 자동 제어 기능을 활용하십시오.

비용 효율적인 활용을 위한 팁

크라이오펌프 운영 비용을 줄이는 것은 기업의 생산성과 직결됩니다. 다음의 전략을 활용해 보세요.

• 자동 재생 시퀀스 활용: 사람이 수동으로 조작하는 시간과 실수를 줄이기 위해 자동 제어기를 설치하십시오. 이는 인건비 절감과 일관된 품질 유지에 큰 도움이 됩니다.

• 퍼지 가스 최적화: 질소 가스의 유량을 무조건 많이 쓰는 것이 좋은 것은 아닙니다. 제조사 권장 유량을 준수하여 가스 비용을 절감하십시오.
• 정기적인 진공 누설 검사: 재생을 자주 해도 성능이 빨리 떨어진다면 어딘가에서 미세한 누설이 발생하고 있을 확률이 높습니다. 헬륨 누설 탐지기를 통해 씰링 상태를 주기적으로 점검하는 것이 결과적으로는 가장 비용 효율적입니다.
• 히터 상태 점검: 재생 시간의 대부분은 가열과 냉각입니다. 히터가 정상적으로 작동하지 않으면 재생 시간이 비효율적으로 길어집니다. 분기별로 히터의 저항값을 측정하여 예방 정비를 수행하세요.

안전 사고 예방 및 주의사항

재생 과정은 고온과 고압이 공존할 수 있는 작업입니다. 안전을 위해 다음 사항을 반드시 지켜야 합니다.

항목	주의사항
압력 방출	가열 중 내부 압력이 급격히 상승할 수 있으므로 반드시 안전 밸브가 정상 작동하는지 확인해야 합니다.
가스 처리	재생 시 배출되는 가스 중에는 유독성이나 가연성 물질이 포함될 수 있습니다. 반드시 배기 라인을 적절한 스크러버에 연결하세요.
냉각수 관리	냉각수 흐름이 원활하지 않으면 헬륨 압축기에 부하가 걸려 재생 후 성능이 저하될 수 있습니다.
개인 보호구	고온 부위 노출 위험이 있으므로 작업 시에는 적절한 장갑과 보호구를 착용하십시오.

자주 묻는 질문과 답변

Q: 재생 후에도 진공도가 나아지지 않습니다. 왜 그런가요?

A: 재생이 불완전했거나, 시스템 내부에 누설(Leak)이 발생했을 가능성이 큽니다. 또한, 헬륨 압축기의 오일 오염이나 흡착제(Adsorber) 수명이 다했을 때도 나타나는 현상이므로 펌프 자체보다는 주변 부속품을 먼저 점검해 보아야 합니다.

Q: 재생을 너무 자주 하면 펌프에 무리가 가나요?

A: 적절한 온도 범위 내에서 수행한다면 펌프에 무리가 가지 않습니다. 다만, 급격한 온도 변화가 반복되면 진공 씰링 부위의 피로도가 쌓일 수 있으므로 제조사가 권장하는 최소 재생 간격을 지키는 것이 좋습니다.

Q: 재생 시 반드시 질소 가스를 써야 하나요?

A: 건조한 질소(Dry Nitrogen)가 가장 경제적이고 효과적입니다. 수분이 포함된 가스를 사용하면 오히려 펌프 내부에 수분을 흡착시켜 다음 공정에 악영향을 줄 수 있으므로 반드시 고순도 건조 가스를 사용해야 합니다.

크라이오펌프 재생은 기술적인 숙련도와 함께 장비에 대한 이해도가 뒷받침되어야 합니다. 단순히 매뉴얼을 따르는 것을 넘어, 실제 사용하는 공정의 특성을 파악하고 그에 맞는 재생 프로토콜을 정립하는 것이 장기적인 관점에서 최고의 효율을 내는 방법입니다. 현장에서 발생하는 작은 이상 징후를 놓치지 말고 주기적인 재생과 점검을 통해 안정적인 고진공 환경을 유지하시기 바랍니다.
