Ion Gauge의 측정 원리와 오차 원인

이온 게이지의 기본 원리와 진공 측정의 세계

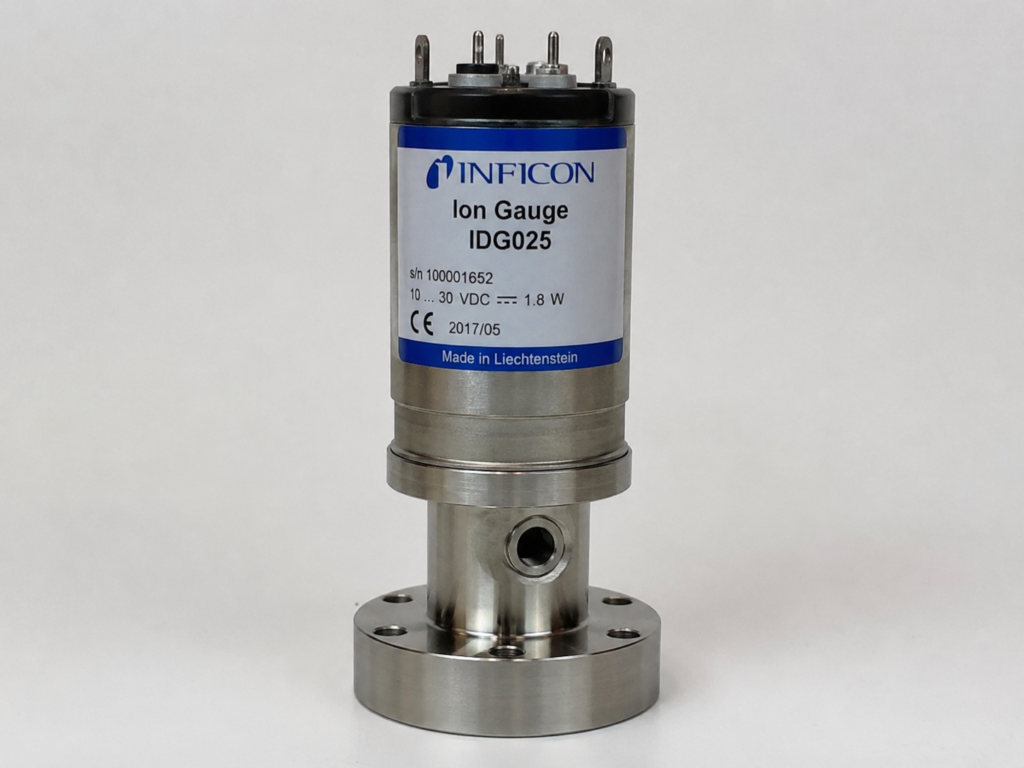

진공 기술은 현대 과학과 산업의 보이지 않는 근간입니다. 스마트폰의 반도체 칩을 만들거나, 고성능 디스플레이를 제조하거나, 우주 탐사를 위한 위성을 시험할 때 우리는 반드시 ‘진공’이라는 환경을 조성해야 합니다. 하지만 눈에 보이지 않는 공기 분자를 얼마나 효과적으로 제거했는지 어떻게 알 수 있을까요? 이때 등장하는 핵심 장비가 바로 이온 게이지(Ion Gauge)입니다.

이온 게이지는 초고진공 영역을 측정하는 데 사용되는 가장 대표적인 장비입니다. 대기압 상태에서는 기체 분자가 많아 압력을 측정하기 쉽지만, 진공도가 높아질수록 기체 분자의 밀도가 극도로 낮아지기 때문에 일반적인 압력계로는 측정이 불가능합니다. 이온 게이지는 기체 분자를 이온화시켜 그 흐름을 전류로 변환함으로써 압력을 간접적으로 측정하는 똑똑한 방식을 취합니다.

이온 게이지가 작동하는 원리

이온 게이지의 작동 원리는 아주 간단한 물리 법칙에서 시작됩니다. ‘기체 분자가 많을수록 이온도 많이 생성된다’는 사실을 이용하는 것이죠.

• 필라멘트 가열: 게이지 내부의 필라멘트에서 열전자가 방출됩니다.

• 전자 가속: 방출된 전자들은 전압 차이에 의해 가속됩니다.
• 이온화 충돌: 가속된 전자들이 진공 챔버 내부의 잔류 기체 분자와 충돌하면 기체 분자가 전자를 잃고 양이온이 됩니다.
• 전류 측정: 생성된 양이온은 음극 전압이 걸린 수집기(Collector)로 끌려가며 전류를 형성합니다.
• 압력 환산: 이때 발생한 이온 전류의 크기는 진공 챔버 내부의 기체 분자 밀도에 비례하므로, 이를 통해 압력을 계산합니다.

즉, 전류가 많이 흐르면 기체가 많은 것이고, 전류가 적게 흐르면 진공도가 높다는 뜻입니다. 아주 낮은 압력에서는 이 작은 전류를 얼마나 정밀하게 증폭하고 해석하느냐가 기술의 핵심입니다.

이온 게이지의 주요 유형과 특성

이온 게이지는 크게 열음극 방식과 냉음극 방식으로 나뉩니다. 각각의 장단점이 뚜렷하므로 목적에 맞는 선택이 중요합니다.

열음극 이온 게이지

필라멘트를 뜨겁게 달구어 전자를 방출시키는 방식입니다. 베이아드 알퍼트(Bayard-Alpert) 게이지가 대표적입니다. 측정 범위가 매우 넓고 정밀도가 높다는 장점이 있지만, 필라멘트가 소모품이라 주기적으로 교체해야 한다는 단점이 있습니다. 또한 필라멘트에서 나오는 열이 측정 환경에 영향을 줄 수 있습니다.

냉음극 이온 게이지

필라멘트 없이 강한 자기장을 이용해 전자를 가두고 기체를 이온화하는 방식입니다. 필라멘트가 없기 때문에 수명이 길고 구조가 튼튼합니다. 하지만 고진공 영역으로 갈수록 측정 정밀도가 다소 떨어질 수 있고, 자기장이 주변 장비에 영향을 줄 수 있다는 점을 고려해야 합니다.

측정 데이터의 신뢰도를 떨어뜨리는 오차 원인

이온 게이지는 예민한 장비입니다. 단순히 게이지를 설치한다고 해서 정확한 값이 나오는 것은 아닙니다. 다음과 같은 요소들이 측정 오차를 유발할 수 있습니다.

• 탈가스 현상: 게이지 내부 벽면에 붙어 있던 기체 분자들이 열에 의해 떨어져 나오면서 실제보다 압력이 높은 것처럼 측정될 수 있습니다. 이를 방지하기 위해 주기적으로 게이지를 가열하는 ‘디가싱(Degassing)’ 과정이 필수적입니다.

• X선 효과: 필라멘트에서 나온 전자가 그리드에 충돌할 때 발생하는 X선이 수집기에 닿으면, 마치 이온이 들어온 것처럼 착각하여 전류를 발생시킵니다. 이는 매우 낮은 압력에서 측정 한계를 결정짓는 주요 원인이 됩니다.
• 기체 종류에 따른 민감도 차이: 이온 게이지는 질소 기체를 기준으로 보정되어 있습니다. 만약 챔버 내부에 수소나 헬륨 같은 다른 기체가 많다면, 실제 압력과 게이지가 표시하는 압력 사이에 큰 차이가 발생합니다.

실무자를 위한 유용한 팁과 조언

이온 게이지를 효율적으로 사용하기 위해서는 몇 가지 습관을 들이는 것이 좋습니다.

첫째, 필라멘트의 수명을 관리하세요. 고진공이 완전히 확보되지 않은 상태에서 필라멘트를 켜면 공기 중의 산소와 반응하여 필라멘트가 쉽게 끊어질 수 있습니다. 반드시 압력이 어느 정도 낮아진 후에 게이지를 켜는 습관을 가져야 합니다.

둘째, 보정(Calibration)의 중요성을 잊지 마세요. 시간이 지남에 따라 게이지의 전극 상태는 오염되거나 변형됩니다. 정밀한 실험이 필요하다면 주기적으로 전문 업체를 통해 교정을 받아야 합니다. 데이터의 신뢰도는 여기서 결정됩니다.

셋째, 게이지의 위치를 신중하게 선정하세요. 펌프와 너무 가깝거나, 기체 발생원(샘플)과 너무 멀리 떨어져 있으면 챔버 전체의 진공도를 대표하지 못합니다. 챔버의 중앙부나 관찰하고자 하는 공정 지점과 가까운 곳에 설치하는 것이 가장 좋습니다.

흔한 오해와 진실

많은 사용자들이 “게이지의 숫자가 낮으면 무조건 진공이 잘 된 것”이라고 생각합니다. 하지만 이는 큰 오해입니다. 앞서 언급했듯이 게이지는 특정 기체에 반응하도록 설계되어 있습니다. 진공 챔버 내에 수증기가 가득 차 있어도 이온 게이지는 이를 제대로 읽어내지 못할 수 있습니다. 따라서 이온 게이지의 값만 맹신하지 말고, 진공 펌프의 소리나 공정의 결과를 함께 모니터링하는 것이 현명합니다.

또한 “게이지는 영구적이다”라는 생각도 버려야 합니다. 필라멘트 방식의 게이지는 자동차의 타이어처럼 소모품입니다. 끊어지기 전에 미리 예비 부품을 확보해두는 것이 공정 중단을 막는 유일한 방법입니다.

비용 효율적인 활용 전략

연구실이나 공장에서 진공 게이지 유지비용을 줄이는 가장 좋은 방법은 ‘예방 정비’입니다. 게이지가 고장 난 뒤에 교체하면 장비 가동이 멈추는 손실이 훨씬 큽니다.

1. • 기록 관리: 매일 게이지의 값을 기록하고, 동일한 펌핑 조건에서 수치가 조금씩 상승한다면 게이지 오염을 의심하고 디가싱을 수행하세요.
   • 청결 유지: 게이지 내부를 분해하여 세척할 수 있는 모델이라면, 주기적으로 알코올 등을 이용해 전극의 오염을 제거하는 것만으로도 수명을 대폭 늘릴 수 있습니다.
   • 복합 게이지 활용: 저진공은 피라니 게이지, 고진공은 이온 게이지를 사용하는 복합형 컨트롤러를 사용하면, 각 진공 영역에 맞는 최적의 센서를 자동으로 전환하여 장비의 부담을 줄일 수 있습니다.

자주 묻는 질문과 답변

Q: 필라멘트가 자주 끊어집니다. 왜 그런가요?

A: 가장 흔한 원인은 진공도가 좋지 않은 상태에서 높은 전류를 흘렸기 때문입니다. 또는 챔버 내부의 오염 물질이 필라멘트에 달라붙어 부식을 가속화했을 가능성이 큽니다. 챔버 내부의 청결 상태를 먼저 점검하세요.

Q: 게이지마다 수치가 왜 다른가요?

A: 각 게이지의 노후 정도와 보정 계수가 다르기 때문입니다. 또한 게이지가 설치된 위치의 진공도 자체가 챔버 내에서 균일하지 않을 수 있습니다. 정확한 비교를 원한다면 동일한 지점에서 교차 검증을 수행해야 합니다.

Q: 디가싱을 하면 수치가 오히려 올라가는데 정상인가요?

A: 네, 정상입니다. 디가싱은 게이지 내부에 흡착된 기체를 강제로 떼어내는 과정이므로, 일시적으로 기체 분자가 많아져 압력이 상승합니다. 디가싱이 끝난 후 다시 진공이 잡히면 이전보다 더 낮은 실제 압력을 측정할 수 있게 됩니다.

이온 게이지는 단순히 숫자를 보여주는 도구를 넘어, 우리가 보이지 않는 미세한 세계를 통제하고 있다는 확신을 주는 장비입니다. 원리를 이해하고 관리 수칙을 지킨다면, 여러분의 진공 공정은 훨씬 더 안정적이고 정밀해질 것입니다. 오늘부터라도 사용 중인 게이지의 상태를 체크하고, 기록을 남기는 작은 습관을 시작해보시기 바랍니다.
