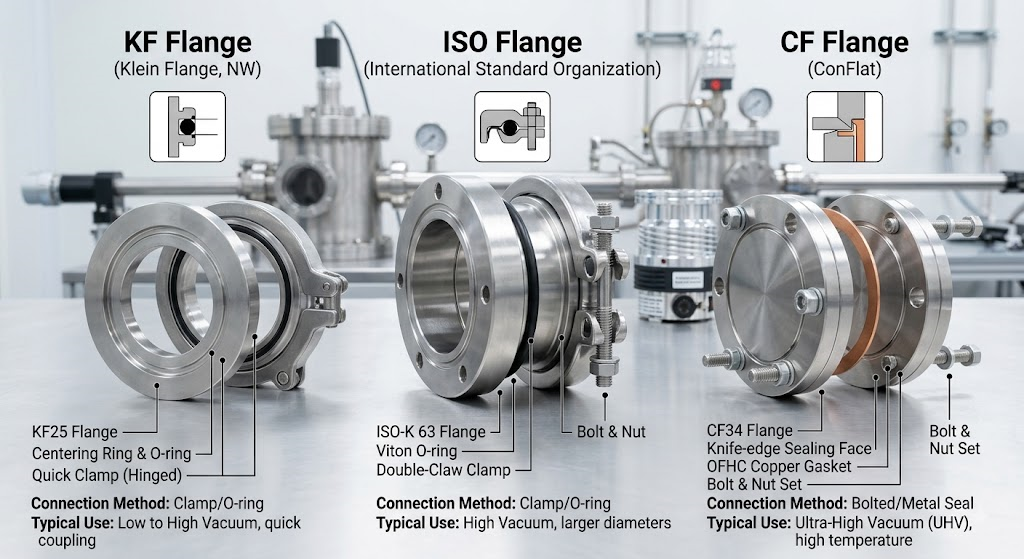

KF·ISO·CF 플랜지의 구조와 적용 분야 비교

진공 시스템의 핵심 연결 부품 플랜지 이해하기

진공 기술은 반도체 제조부터 식품 포장, 의료 기기, 과학 실험에 이르기까지 현대 산업 전반에서 필수적인 역할을 합니다. 이러한 진공 시스템을 구성할 때 가장 기초적이면서도 중요한 요소가 바로 플랜지입니다. 플랜지는 진공 챔버와 펌프, 배관 등을 연결하여 내부의 진공 상태를 유지하고 외부 공기가 들어오지 않도록 차단하는 핵심 부품입니다. 진공 시스템을 설계하거나 유지보수할 때 가장 흔하게 접하는 것이 바로 KF, ISO, CF 플랜지입니다. 이들은 각각 고유한 구조와 특성을 가지고 있어 용도에 맞게 선택하는 것이 매우 중요합니다.

KF 플랜지 특징과 장점

KF 플랜지는 Klein Flange의 약자로, 주로 중진공 영역에서 가장 널리 사용되는 연결 방식입니다. 이 플랜지는 구조가 간단하여 도구 없이도 손쉽게 탈부착이 가능하다는 큰 장점이 있습니다. 알루미늄이나 스테인리스강으로 제작되며, 두 플랜지 사이에 O-링이 들어간 센터링을 끼우고 클램프를 사용하여 조이는 방식입니다.

• 구조적 특징: 두 개의 플랜지 사이에 센터링과 O-링을 배치하고 외부에서 클램프로 압착하는 방식입니다.
• 장점: 설치와 분해가 매우 빠르고 간편합니다. 따라서 실험 설정을 자주 변경해야 하는 연구 환경이나 유지보수가 잦은 설비에 적합합니다.
• 적용 분야: 주로 10의 마이너스 8승 토르(Torr) 정도까지의 중진공 영역에서 사용됩니다. 반도체 장비의 전처리 라인, 진공 펌프 연결부, 일반적인 진공 공정 라인에 주로 쓰입니다.
• 유의 사항: O-링을 사용하므로 고온이나 극고진공 환경에서는 적합하지 않을 수 있습니다. 정기적으로 O-링의 상태를 점검하고 필요시 교체해야 진공 누설을 방지할 수 있습니다.

ISO 플랜지의 활용과 구조

ISO 플랜지는 대구경 배관 연결에 최적화된 방식입니다. KF 플랜지와 유사하게 O-링을 사용하여 밀봉하지만, 크기가 커질수록 KF 방식으로는 압력을 견디기 어렵기 때문에 ISO 방식을 선택합니다. ISO 플랜지는 크게 ISO-K와 ISO-F 두 가지 유형으로 나뉩니다.

• ISO-K 플랜지: 클로 클램프(Claw Clamp)를 사용하여 외주면을 고정합니다. 설치 공간을 비교적 적게 차지하며 대구경 배관에서 범용적으로 사용됩니다.
• ISO-F 플랜지: 볼트 구멍이 뚫려 있어 볼트와 너트로 직접 고정합니다. 매우 견고한 결합이 필요하거나 진동이 심한 환경에서 유리합니다.
• 주요 특징: 대구경 연결이 가능하여 진공 펌프와 챔버 사이의 메인 라인에 주로 사용됩니다. 유량(Conductance)을 확보해야 하는 구간에서 ISO 플랜지의 큰 구경은 매우 유리합니다.

CF 플랜지의 고진공 성능

CF 플랜지는 Conflat Flange의 약자로, 극한의 진공 환경을 요구하는 분야에서 표준으로 통합니다. O-링 대신 금속 가스켓인 구리 가스켓(Copper Gasket)을 사용하여 고온 베이킹(Baking)이 가능하며, 이를 통해 10의 마이너스 13승 토르 수준의 극고진공(UHV)을 유지할 수 있습니다.

CF 플랜지의 구조와 핵심 기술

CF 플랜지는 두 개의 칼날(Knife-edge)이 구리 가스켓을 파고들면서 변형을 일으켜 완벽한 기밀을 유지하는 방식입니다. 이 방식은 금속 대 금속의 결합이므로 유기물인 O-링에서 발생하는 가스 방출(Outgassing) 문제가 거의 없습니다.

• 베이킹 가능: 챔버 내부의 수분을 제거하기 위해 고온으로 가열하는 베이킹 공정이 필수적인 초고진공 시스템에서 CF 플랜지는 필수입니다.
• 높은 신뢰성: 기계적 결합이 매우 견고하여 방사선 환경이나 극한의 온도 변화에도 안정적인 성능을 발휘합니다.
• 비용 및 난이도: 가스켓을 매번 교체해야 하고 볼트를 대칭으로 정교하게 조여야 하므로 설치 난이도가 높고 비용이 많이 듭니다.

플랜지 선택을 위한 실용적인 가이드

진공 시스템을 구성할 때 어떤 플랜지를 선택해야 할지 고민이라면 다음의 기준을 고려해보시기 바랍니다.

진공도에 따른 선택

시스템이 요구하는 최종 진공도를 먼저 확인하세요. 10의 마이너스 7승 토르 이상의 고진공이 필요하다면 CF 플랜지를 선택해야 합니다. 반면, 일반적인 이송 라인이나 중진공 환경이라면 KF나 ISO 플랜지로도 충분하며, 이는 비용 절감과 작업 효율성 측면에서 훨씬 유리합니다.

설치 및 유지보수 빈도

연구실처럼 부품을 자주 교체하거나 챔버 구성을 변경해야 한다면 KF 플랜지가 가장 경제적이고 효율적입니다. 반면, 한번 설치하면 장기간 사용하고 높은 신뢰성이 요구되는 생산 라인이라면 ISO-F나 CF 플랜지가 적합합니다.

비용 효율적인 활용 방법

모든 구간을 고가의 CF 플랜지로 구성할 필요는 없습니다. 펌프와 연결되는 주 배관은 ISO 플랜지를 사용하고, 분석 장비나 민감한 센서가 장착되는 핵심 챔버 부분만 CF 플랜지를 사용하는 등 하이브리드 구성을 취하는 것이 비용을 절감하는 현명한 방법입니다.

흔히 발생하는 오해와 진실

질문: KF 플랜지도 아주 높은 진공을 만들 수 있지 않나요?

답변: 이론적으로 KF 플랜지도 깨끗하게 관리하면 고진공에 도달할 수 있습니다. 하지만 O-링의 소재 특성상 미세한 가스 투과와 방출이 발생하므로, 초고진공을 지향하는 시스템에서는 성능의 한계가 명확합니다. 따라서 초고진공이 필수적인 환경에서는 반드시 금속 가스켓을 사용하는 CF 플랜지를 권장합니다.

질문: 구리 가스켓은 재사용할 수 있나요?

답변: 원칙적으로 구리 가스켓은 일회용입니다. 칼날에 의해 가스켓이 변형되면서 밀봉이 이루어지기 때문에, 한번 사용한 가스켓은 이미 변형이 일어난 상태입니다. 이를 재사용하면 미세한 누설이 발생하여 전체 시스템의 진공도를 떨어뜨리는 원인이 됩니다.

질문: 플랜지를 조일 때 볼트를 어떻게 조여야 하나요?

답변: 볼트를 조일 때는 한쪽을 끝까지 조이는 것이 아니라, 대각선 방향으로 순차적으로 조금씩 조여야 합니다. 특히 CF 플랜지는 균일한 압력을 가하는 것이 핵심이므로 토크 렌치를 사용하여 규정된 토크 값을 맞추는 것이 가장 좋습니다.

전문가가 전하는 플랜지 관리 팁

진공 시스템의 수명은 플랜지 관리에서 결정된다고 해도 과언이 아닙니다. 전문가들은 다음과 같은 유지보수 습관을 강조합니다.

• 청결 유지: 플랜지 표면에 흠집이 나거나 이물질이 끼면 누설의 원인이 됩니다. 조립 전 반드시 알코올 등으로 표면을 닦아내고 육안으로 칼날이나 실링 면의 상태를 확인하세요.
• 보관 방법: 사용하지 않는 플랜지는 캡을 씌워 먼지나 이물질로부터 보호해야 합니다. 특히 CF 플랜지의 칼날 부위는 매우 민감하므로 충격이 가지 않도록 주의하십시오.
• 진공 그리스 사용 주의: O-링 타입인 KF나 ISO 플랜지에서 진공 그리스를 사용할 때는 아주 얇게 도포해야 합니다. 과도한 그리스는 오히려 먼지를 흡착하거나 가스 방출의 원인이 되어 진공도를 저해합니다.
• 누설 테스트: 설치 후에는 헬륨 누설 탐지기(He Leak Detector)를 사용하여 결합 부위의 누설 여부를 반드시 확인해야 합니다. 초기 설치 시의 작은 실수가 나중에 큰 공정 불량으로 이어질 수 있습니다.

결국 플랜지는 단순한 연결 부품이 아니라 진공 시스템의 안정성을 책임지는 기초 인프라입니다. 각 플랜지의 특성을 명확히 이해하고, 시스템의 요구 사양과 예산에 맞춰 적절한 규격을 선택하는 안목이 필요합니다. 처음 시작하는 단계라면 표준적인 KF 플랜지로 시스템의 기초를 다지고, 점차 고진공 공정으로 확장하면서 ISO와 CF 플랜지를 도입하는 것이 단계적인 학습과 효율적인 시스템 구축에 큰 도움이 될 것입니다.
