Vacuum Conductance 계산 공식과 실제 적용 사례

진공 전도도 개념과 기초 이해하기

진공 기술은 반도체 제조부터 식품 포장, 연구 실험실에 이르기까지 현대 산업 전반에서 필수적인 역할을 합니다. 진공 시스템을 설계할 때 가장 먼저 마주하는 난관은 바로 진공 펌프가 얼마나 빨리 기체를 뽑아낼 수 있는가를 결정하는 일입니다. 이때 등장하는 핵심 개념이 바로 ‘진공 전도도(Vacuum Conductance)’입니다.

전도도는 전기 회로에서 전류가 흐르기 쉬운 정도를 의미하는 것과 매우 비슷합니다. 진공 시스템에서 전도도는 기체 분자가 배관이나 밸브 같은 통로를 얼마나 잘 통과할 수 있는지를 나타내는 척도입니다. 아무리 강력한 진공 펌프를 사용하더라도 펌프와 챔버를 연결하는 배관의 전도도가 낮다면, 실제 챔버 내부의 압력을 낮추는 데는 한계가 있습니다. 따라서 효율적인 진공 시스템을 구축하기 위해서는 전도도를 정확히 이해하고 계산하는 과정이 필수적입니다.

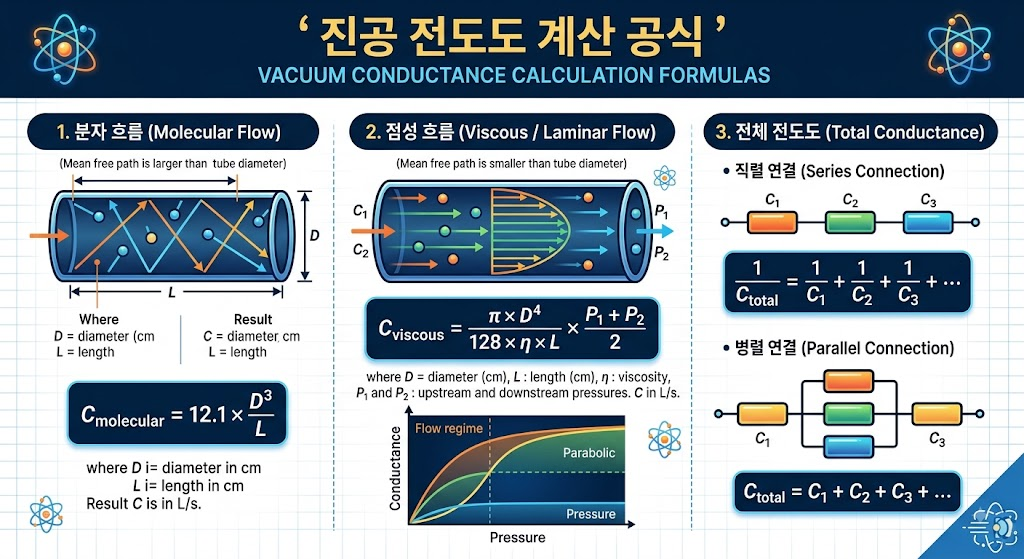

진공 전도도 계산을 위한 핵심 공식

진공 시스템에서 기체의 흐름은 압력과 배관의 기하학적 구조에 따라 달라집니다. 이를 이해하기 위해 가장 먼저 알아야 할 것은 기체의 흐름 영역 구분입니다. 기체 분자들끼리 충돌이 잦은 점성 흐름(Viscous Flow) 구간과, 분자들이 벽면과 주로 충돌하는 분자 흐름(Molecular Flow) 구간으로 나뉩니다.

점성 흐름 구간의 계산

압력이 높은 상태에서는 기체 분자들끼리 서로 밀고 당기며 흐릅니다. 이때는 배관의 직경이 클수록, 길이는 짧을수록 전도도가 급격히 좋아집니다. 주로 푸아죄유 방정식(Poiseuille equation)의 변형을 통해 계산하며, 배관의 직경(D)의 4승에 비례하는 특성을 가집니다.

분자 흐름 구간의 계산

진공도가 높아져 압력이 낮아지면 분자들 간의 충돌보다 분자와 벽면의 충돌이 지배적이게 됩니다. 이때의 전도도(C)는 다음과 같은 일반적인 공식을 따릅니다.

• C = 12.1 * (D^3 / L) (원형 파이프의 경우, 단위: L/s)
• D는 배관의 내경(cm), L은 배관의 길이(cm)를 의미합니다.

분자 흐름 구간에서는 배관의 직경이 3승에 비례하여 전도도에 영향을 미칩니다. 즉, 배관의 굵기를 조금만 늘려도 진공 효율을 크게 개선할 수 있다는 뜻입니다.

실제 산업 현장에서의 적용 사례

반도체 웨이퍼를 가공하는 공정에서는 매우 낮은 압력(고진공)을 유지해야 합니다. 이때 펌프와 챔버 사이의 배관이 너무 길거나 좁으면 ‘펌핑 속도 제한’ 현상이 발생합니다. 엔지니어들은 시스템 설계 단계에서 전체 시스템의 유효 펌핑 속도를 계산하기 위해 합성 전도도 공식을 활용합니다.

전체 전도도 계산법

여러 개의 구성 요소(밸브, 엘보우, 파이프)가 직렬로 연결된 경우, 전체 전도도(C_total)는 각 요소의 전도도(C1, C2, C3…)의 역수 합으로 구합니다.

1 / C_total = 1 / C1 + 1 / C2 + 1 / C3 …

이 공식은 왜 좁은 밸브 하나만 설치해도 전체 진공 성능이 급격히 떨어지는지를 수학적으로 증명해 줍니다. 가장 낮은 전도도를 가진 부품이 전체 시스템의 성능을 결정짓는 ‘병목 현상’의 주범이 되기 때문입니다.

진공 시스템 설계 시 유용한 팁과 조언

비용을 절감하면서도 고효율 진공 시스템을 구축하기 위한 몇 가지 실무적인 팁이 있습니다.

• 배관은 가능한 짧고 굵게 설계하세요: 전도도는 배관 길이에 반비례하고 직경에 비례합니다. 공간이 허락하는 한 배관을 굵게 만드는 것이 고가의 펌프를 교체하는 것보다 훨씬 경제적입니다.

• 불필요한 엘보우와 밸브를 줄이세요: 굴곡진 곳은 기체 분자의 흐름을 방해하여 전도도를 크게 떨어뜨립니다. 직선 경로를 확보하는 것이 가장 좋습니다.
• 진공 호스 선택 시 주의사항: 유연성이 좋은 주름관(Bellows)은 내부 저항이 큽니다. 고진공이 필요한 구간에서는 가급적 매끄러운 내벽을 가진 스테인리스 강관을 사용하는 것이 유리합니다.
• 누설(Leak)은 전도도보다 무섭습니다: 아무리 계산을 잘해도 작은 틈새로 공기가 새어 들어오면 전도도는 의미가 없습니다. 연결 부위의 가스켓 상태를 항상 점검하세요.

흔한 오해와 사실 관계

진공 전도도에 대해 많은 사람들이 오해하는 몇 가지 사실이 있습니다.

오해 1: 펌프 용량만 크면 진공도는 무조건 좋아진다

사실은 그렇지 않습니다. 펌프가 아무리 강력해도 배관이 좁다면 펌프 근처에서만 진공이 잡히고 챔버 내부까지는 충분한 진공이 도달하지 않습니다. ‘유효 펌핑 속도’를 고려하지 않은 펌프 교체는 예산 낭비일 확률이 높습니다.

오해 2: 진공도가 높으면 전도도 계산은 필요 없다

반대로 진공도가 높을수록(압력이 낮을수록) 분자 흐름 영역에 진입하게 되며, 이때 배관의 기하학적 구조가 성능에 미치는 영향은 더욱 극대화됩니다. 초고진공으로 갈수록 전도도 계산은 더욱 정밀해져야 합니다.

전문가가 제안하는 비용 효율적인 최적화 방법

진공 시스템의 성능을 개선하고 싶다면 가장 먼저 ‘컨덕턴스 손실 분석’을 수행해야 합니다. 전체 시스템의 유효 펌핑 속도를 측정하고, 이론적인 펌프 성능과 비교해 보세요. 만약 차이가 크다면, 전도도가 가장 낮은 구간(가장 좁거나 긴 구간)을 찾아내는 것이 첫 번째 단계입니다.

비용 효율적인 개선책은 다음과 같습니다.

1. 시스템 내 가장 좁은 구간의 직경을 1.5배만 늘려도 전도도는 비약적으로 상승합니다.
2. 부득이하게 굴곡이 필요한 경우, 90도 엘보우 대신 큰 곡률 반경을 가진 벤딩 파이프를 사용하세요.
3. 밸브를 선택할 때 ‘풀 보어(Full Bore)’ 타입을 선택하여 내부 통로가 배관과 동일한 직경을 갖도록 하세요.

자주 묻는 질문과 답변

질문: 진공 전도도가 높다는 것은 구체적으로 무엇을 의미하나요?

답변: 기체 분자가 해당 경로를 통과할 때 방해를 덜 받고 빠르게 이동할 수 있다는 뜻입니다. 즉, 펌프가 챔버 내부의 공기를 더 쉽게 뽑아낼 수 있는 상태를 말합니다.

질문: 전도도 단위인 L/s는 무엇인가요?

답변: 1초 동안 몇 리터의 기체가 해당 구간을 통과할 수 있는지를 나타내는 단위입니다. 값이 클수록 기체 이동이 원활합니다.

질문: 배관 길이를 줄이는 것이 어렵다면 어떻게 해야 하나요?

답변: 배관을 굵게 변경하거나, 시스템의 구조를 재배치하여 펌프를 챔버에 더 가깝게 위치시키는 것이 유일한 해결책입니다. 물리적인 거리가 전도도에 미치는 영향은 매우 큽니다.

질문: 압력에 따라 전도도 계산식이 달라지나요?

답변: 네, 매우 중요합니다. 압력이 높을 때는 점성 흐름 계산식을, 압력이 낮을 때는 분자 흐름 계산식을 적용해야 합니다. 중간 영역(전이 흐름)에서는 두 식을 조합한 복합 공식을 사용해야 하므로 전문 소프트웨어나 엔지니어링 툴의 도움을 받는 것이 좋습니다.

진공 시스템은 정직합니다. 수학적인 원리에 기반하여 배관을 설계하고 저항 요소를 최소화한다면, 값비싼 고성능 펌프 없이도 기대 이상의 진공 성능을 이끌어낼 수 있습니다. 오늘 설명해 드린 전도도의 개념과 계산 방식을 여러분의 현장이나 연구에 적용하여 더욱 효율적인 진공 환경을 구축해 보시기 바랍니다.
