Ultimate Pressure와 Base Pressure의 차이점

진공 기술의 이해를 돕는 얼티밋 프레셔와 베이스 프레셔의 차이

반도체 제조 공정이나 진공 포장 기술, 그리고 첨단 과학 실험실에 이르기까지 진공은 현대 산업의 핵심적인 요소입니다. 진공 시스템을 다루는 엔지니어나 관련 분야 종사자라면 반드시 마주하게 되는 개념이 바로 얼티밋 프레셔(Ultimate Pressure)와 베이스 프레셔(Base Pressure)입니다. 이 두 용어는 혼용되기도 하지만, 실제 기술적인 현장에서는 뚜렷한 의미의 차이를 가집니다. 이 가이드를 통해 두 개념의 정확한 정의와 실무적인 적용 방법을 상세히 알아보겠습니다.

얼티밋 프레셔와 베이스 프레셔의 정의

진공 시스템에서 두 용어는 시스템이 도달할 수 있는 가장 낮은 압력을 의미한다는 공통점이 있습니다. 하지만 그 접근 방식과 측정 환경에는 미묘한 차이가 있습니다.

• 얼티밋 프레셔(Ultimate Pressure): 특정 진공 펌프나 시스템이 물리적인 한계 내에서 도달할 수 있는 최저 압력을 말합니다. 이는 펌프의 성능 곡선 끝단에 있는 이론적, 실제적 한계치로, 시스템에 가스가 유입되지 않는 이상적인 상태를 가정합니다.
• 베이스 프레셔(Base Pressure): 특정 시점에 진공 챔버 내부가 도달한 실제 최저 압력을 의미합니다. 이는 시스템의 누설(Leak), 아웃가싱(Outgassing), 펌프 성능 등 모든 환경적 요인이 결합된 결과물입니다. 즉, 지금 당신의 장비가 현재 상태에서 보여주는 ‘바닥’ 압력입니다.

쉽게 비유하자면, 자동차의 ‘최고 속도’가 얼티밋 프레셔라면, 지금 당장 도로 위에서 내가 밟고 있는 ‘현재 최고 속도’는 베이스 프레셔인 셈입니다. 엔진 성능이 좋아도 도로 상태나 교통량에 따라 실제 속도는 달라지는 것과 같은 원리입니다.

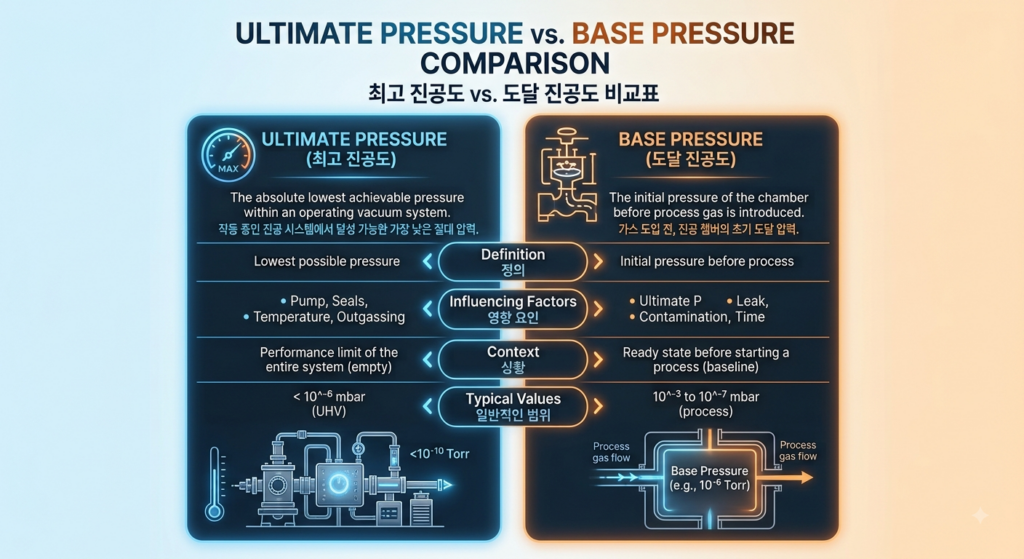

비교표

성능 차이를 만드는 주요 요인

왜 장비의 사양서에 적힌 얼티밋 프레셔만큼 베이스 프레셔가 낮게 나오지 않을까요? 여기에는 몇 가지 결정적인 방해 요소들이 존재합니다.

1. 아웃가싱(Outgassing): 챔버 내부 벽면이나 부품에 흡착되어 있던 수분이나 가스가 진공 상태가 되면 서서히 방출됩니다. 이 가스들은 시스템이 더 낮은 압력으로 내려가는 것을 방해합니다.
2. 미세 누설(Virtual and Real Leaks): 눈에 보이지 않는 아주 작은 틈으로 외부 공기가 유입되는 현상입니다. 펌프가 공기를 뽑아내는 속도보다 유입되는 속도가 빨라지는 지점이 바로 베이스 프레셔가 됩니다.
3. 펌프 오일의 증기압: 유회전 펌프와 같은 경우, 오일 자체가 증발하여 기체 상태로 변하며 시스템 내부의 압력을 높이는 원인이 됩니다.
4. 측정 계기의 오차: 진공 게이지 자체가 가진 고유의 정밀도와 위치에 따라 베이스 프레셔 측정값은 달라질 수 있습니다.

실생활과 산업 현장에서의 활용 방법

진공 시스템을 효율적으로 운용하기 위해서는 이 두 압력의 차이를 이해하고 관리하는 전략이 필요합니다.

• 정기적인 리크 테스트: 베이스 프레셔가 평소보다 높다면 시스템 어딘가에 문제가 생겼다는 신호입니다. 헬륨 검출기 등을 사용하여 미세 누설을 찾아내는 것이 필수적입니다.
• 베이크아웃(Bake-out) 공정: 고진공을 얻기 위해 챔버를 가열하여 벽면에 흡착된 수분을 강제로 제거하는 과정입니다. 이를 통해 베이스 프레셔를 얼티밋 프레셔 수준으로 최대한 근접시킬 수 있습니다.
• 적절한 펌프 선정: 공정 목적에 맞는 얼티밋 프레셔를 가진 펌프를 선택해야 합니다. 예를 들어, 단순 진공 포장이 목적이라면 굳이 초고진공 펌프를 사용할 필요가 없으며, 이는 비용 효율성 측면에서 매우 중요합니다.

흔한 오해와 사실 관계 바로잡기

많은 이들이 “펌프만 좋으면 항상 낮은 압력을 유지할 수 있다”고 생각합니다. 하지만 이는 큰 오해입니다. 아무리 고가의 펌프를 사용해도 챔버의 재질이 수분을 잘 흡수하는 플라스틱 계열이거나, 밀봉 상태가 불량하다면 베이스 프레셔는 결코 낮아질 수 없습니다. 또한, 베이스 프레셔가 낮다고 해서 무조건 좋은 공정 결과를 보장하는 것도 아닙니다. 공정에 필요한 적정 압력을 유지하는 것이 가장 중요합니다.

전문가가 제안하는 비용 효율적 운용 팁

진공 장비를 운영할 때 비용을 절감하면서도 성능을 극대화하는 몇 가지 실용적인 조언을 드립니다.

• 측정 위치의 최적화: 게이지를 어디에 설치하느냐에 따라 베이스 프레셔 값이 다르게 보일 수 있습니다. 펌프와 가까운 곳보다는 실제 작업이 이루어지는 챔버 내부의 압력을 측정해야 정확한 데이터를 얻을 수 있습니다.
• 오일 관리의 중요성: 유회전 펌프를 사용한다면 정기적인 오일 교체만으로도 베이스 프레셔를 획기적으로 개선할 수 있습니다. 오일이 오염되면 펌프의 성능이 급격히 저하됩니다.
• 가스 퍼지(Gas Purge) 기능 활용: 펌프에 가스 퍼지 기능이 있다면 이를 적극 활용하세요. 펌프 내부의 응축수를 제거하여 베이스 프레셔를 빠르게 낮추는 데 큰 도움이 됩니다.
• 불필요한 부품 제거: 챔버 내부에 불필요한 금속 조각이나 거친 표면이 있다면 이를 매끄럽게 처리하거나 제거하십시오. 표면적이 넓을수록 아웃가싱이 심해져 베이스 프레셔가 올라갑니다.

자주 묻는 질문과 답변

Q: 베이스 프레셔가 낮을수록 무조건 좋은 것인가요?

A: 반드시 그렇지는 않습니다. 공정마다 요구되는 적정 압력이 다릅니다. 너무 낮은 압력을 유지하기 위해 과도한 에너지를 사용하는 것은 운영 비용 측면에서 비효율적일 수 있습니다.

Q: 얼티밋 프레셔에 도달하지 못하는 이유는 무엇인가요?

A: 대부분의 경우 시스템의 누설이거나 챔버 내부의 오염 때문입니다. 펌프 자체의 노후화보다는 외부 환경 요인이 원인인 경우가 많으므로 시스템 전체를 점검해야 합니다.

Q: 베이스 프레셔를 측정할 때 주의할 점은 무엇인가요?

A: 시스템이 충분히 예열되었는지, 그리고 측정 시점에 다른 외부 변수가 없는지 확인해야 합니다. 최소한 펌프를 가동한 후 시스템이 안정화되는 시간(보통 수 시간 이상)을 기다린 후 측정하는 것이 좋습니다.

진공 기술의 미래와 관리의 중요성

진공 기술은 단순히 압력을 낮추는 과정을 넘어, 공정의 정밀도를 결정짓는 핵심적인 지표가 되고 있습니다. 얼티밋 프레셔와 베이스 프레셔의 차이를 명확히 이해하는 것은, 단순히 장비를 다루는 기술을 넘어 공정의 실패를 줄이고 생산성을 높이는 전략적 선택입니다. 자신의 시스템이 현재 어떤 상태인지, 그리고 목표하는 성능에 도달하기 위해 어떤 요소를 개선해야 하는지 지속적으로 모니터링하는 습관을 들이는 것이 가장 중요합니다. 오늘 공유해 드린 정보가 귀하의 진공 시스템 운용에 실질적인 도움이 되기를 바랍니다.
