Effective Pumping Speed 계산 방법

진공 시스템의 핵심 유효 배기 속도 이해하기

진공 기술은 반도체 제조, 식품 포장, 제약, 그리고 각종 기초 과학 연구에 이르기까지 현대 산업의 보이지 않는 곳에서 핵심적인 역할을 수행합니다. 진공 시스템을 설계하거나 운영할 때 가장 자주 접하게 되는 개념 중 하나가 바로 ‘유효 배기 속도(Effective Pumping Speed)’입니다. 많은 사람이 진공 펌프 자체의 사양서에 적힌 속도만을 보고 시스템을 설계하곤 하지만, 실제 현장에서 측정되는 속도는 이와 크게 다른 경우가 많습니다. 왜 이런 차이가 발생하는지, 그리고 이를 어떻게 정확하게 계산하고 활용해야 하는지 상세히 알아보겠습니다.

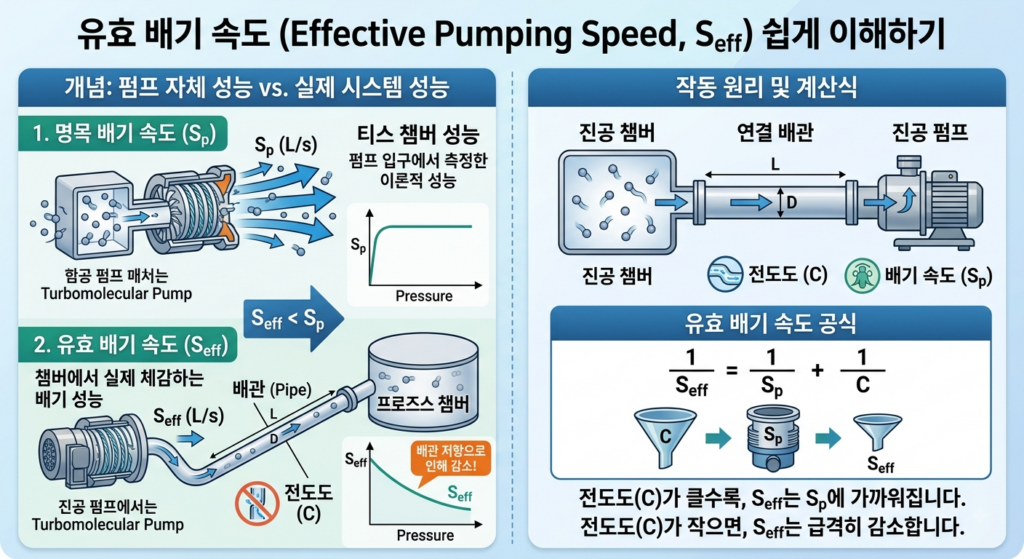

유효배기속도

유효 배기 속도가 중요한 이유

진공 펌프의 카탈로그에는 보통 ‘공칭 배기 속도(Nominal Pumping Speed)’가 기재되어 있습니다. 이는 펌프의 입구 바로 앞에서 측정된 이상적인 성능 수치입니다. 하지만 실제 진공 챔버는 펌프와 배관, 밸브, 그리고 각종 측정 장치로 연결되어 있습니다. 이 연결 부위들은 기체 흐름에 대해 일종의 ‘저항’으로 작용합니다. 마치 좁은 빨대로 음료를 마실 때 저항이 생겨 마시기 힘든 것과 같은 원리입니다. 따라서 실제 챔버 내부에서 기체를 뽑아내는 속도는 펌프의 성능보다 항상 낮을 수밖에 없으며, 이 실제 성능을 나타내는 지표가 바로 유효 배기 속도입니다.

이 개념을 정확히 이해하지 못하면 시스템 설계 시 예상했던 진공도에 도달하지 못하거나, 원하는 시간 내에 목표 진공도까지 도달하지 못하는 병목 현상을 겪게 됩니다. 따라서 효율적인 공정 운영을 위해서는 시스템 전체의 배기 전도도(Conductance)를 고려한 계산이 필수적입니다.

유효 배기 속도 계산을 위한 기본 공식

유효 배기 속도를 구하기 위해서는 펌프의 배기 속도와 시스템을 구성하는 배관 및 부품들의 전도도를 함께 고려해야 합니다. 이때 사용되는 기본 공식은 다음과 같습니다.

1/S_eff = 1/S_pump + 1/C

여기서 각 항목의 의미는 다음과 같습니다.

• S_eff: 유효 배기 속도 (Effective Pumping Speed)
• S_pump: 진공 펌프의 공칭 배기 속도 (Nominal Pumping Speed)
• C: 배관 및 부품의 총 전도도 (Total Conductance)

이 공식은 전기 회로에서의 저항 직렬 연결 방식과 매우 유사합니다. 배관이 길어지거나 좁아질수록 전도도(C) 값이 작아지고, 이는 곧 유효 배기 속도(S_eff)의 급격한 저하를 의미합니다. 만약 시스템에 여러 개의 배관이 연결되어 있다면, 각 부분의 전도도를 구한 뒤 전체 전도도를 합산하여 계산해야 합니다.

전도도를 결정짓는 주요 요인

전도도는 기체가 통과하는 경로의 기하학적 형태에 따라 결정됩니다. 다음은 전도도에 영향을 미치는 주요 요소들입니다.

• 배관의 직경: 직경이 좁아질수록 기체 흐름에 대한 저항이 기하급수적으로 커집니다. 가능하면 펌프 입구와 동일한 구경의 배관을 사용하는 것이 좋습니다.
• 배관의 길이: 배관이 길어질수록 저항은 선형적으로 증가합니다. 펌프와 챔버 사이의 거리는 최대한 짧게 설계하는 것이 비용 효율적입니다.
• 엘보우와 밸브: 굴곡진 구간이나 밸브는 기체 흐름의 방향을 바꾸며 큰 저항을 발생시킵니다. 불필요한 밸브 사용을 자제하고 직선 구간을 확보하는 것이 유리합니다.
• 진공 영역: 저진공(Viscous flow)인지 고진공(Molecular flow)인지에 따라 전도도 계산 공식이 달라집니다. 고진공 영역에서는 분자 간의 충돌보다 벽면과의 충돌이 중요해지므로 전도도가 더욱 제한적입니다.

실생활 및 산업 현장에서의 유용한 팁

실제 시스템을 구축할 때 유효 배기 속도를 최대화하기 위한 실무적인 조언은 다음과 같습니다.

1. 펌프 선정의 여유: 이론적으로 계산된 유효 배기 속도보다 약 20~30% 더 큰 용량의 펌프를 선정하는 것이 안전합니다. 이는 배관의 오염이나 밸브의 노후화 등으로 인한 성능 저하를 대비하기 위함입니다.
2. 배관의 단순화: 설계 단계에서 배관 경로를 최대한 단순하게 유지하세요. 불필요한 ‘T’자 연결이나 복잡한 굴곡은 시스템의 효율을 갉아먹는 주범입니다.
3. 내경 확인: 배관의 외경만 보고 구매하지 마십시오. 진공 시스템에서는 내경이 실제 유효 배기 속도를 결정합니다. 두꺼운 벽면을 가진 배관보다는 내부가 매끄럽고 구경이 큰 것을 선택하십시오.
4. 정기적인 점검: 진공 시스템 내부의 수분이나 오염물질은 전도도를 낮추는 요인이 됩니다. 정기적인 베이크아웃(Bake-out)이나 세척을 통해 배관 내부의 청결도를 유지하세요.

흔한 오해와 사실 관계

진공 시스템을 다루는 초심자들이 자주 범하는 오해들이 있습니다.

오해 1: 펌프만 큰 것을 쓰면 진공도는 무조건 좋아진다.

사실: 펌프가 아무리 커도 배관의 전도도가 낮으면 소용이 없습니다. 배관이 좁은 상태에서 큰 펌프를 다는 것은, 좁은 골목길에 스포츠카를 집어넣는 것과 같습니다. 병목 구간을 먼저 해결해야 펌프의 성능이 제대로 발휘됩니다.

오해 2: 배관 길이는 유효 배기 속도에 큰 영향을 주지 않는다.

사실: 저진공 영역에서는 큰 차이가 없을 수 있지만, 고진공으로 갈수록 배관 길이에 따른 전도도 감소는 매우 치명적입니다. 초고진공(UHV) 시스템에서는 수 센티미터의 길이 차이가 전체 성능을 좌우하기도 합니다.

전문가들이 강조하는 비용 효율적 설계 전략

진공 시스템 구축 비용은 펌프의 용량에 따라 급격히 증가합니다. 따라서 무작정 큰 펌프를 구매하는 것보다, 시스템 설계를 최적화하여 펌프의 부담을 줄이는 것이 경제적입니다.

첫째, 챔버의 표면적을 최소화하십시오. 내부 표면적이 넓을수록 기체가 방출(Outgassing)되는 양이 많아져 펌프가 처리해야 할 부하가 커집니다. 내부를 전해 연마(Electropolishing) 처리하면 표면적을 효과적으로 줄여 진공 도달 시간을 단축할 수 있습니다.

둘째, 리크(Leak)를 원천 차단하십시오. 아무리 배기 속도가 빨라도 외부에서 공기가 들어오면 유효 배기 속도는 의미가 없습니다. 헬륨 리크 디텍터를 사용하여 미세한 누설을 정기적으로 점검하는 것이 펌프를 교체하는 것보다 훨씬 비용 효율적입니다.

셋째, 시스템의 목적에 맞는 펌프 조합을 사용하십시오. 예를 들어, 대기압에서 초기 진공을 잡는 러핑 펌프와 고진공을 유지하는 터보 분자 펌프를 적절히 조합하면, 각 펌프의 최적 효율 구간을 활용할 수 있어 전체 시스템의 운영 비용을 낮출 수 있습니다.

자주 묻는 질문과 답변

Q: 배관 내경을 두 배로 키우면 전도도는 얼마나 좋아지나요?

A: 분자 흐름 영역에서 원형 파이프의 전도도는 직경의 3승에 비례합니다. 즉, 내경을 두 배로 키우면 전도도는 이론적으로 8배까지 증가할 수 있습니다. 시스템 성능 개선에 가장 효과적인 방법은 배관 구경을 키우는 것입니다.

Q: 유효 배기 속도 계산이 복잡한데, 간단히 확인할 방법은 없나요?

A: 최근에는 다양한 진공 시뮬레이션 소프트웨어가 있습니다. 시스템의 3D 모델을 입력하면 복잡한 수식 없이도 유효 배기 속도를 자동으로 계산해주므로, 대규모 시스템 설계 시에는 이러한 툴을 적극 활용하는 것을 권장합니다.

Q: 고진공 시스템에서 베이크아웃이 왜 유효 배기 속도와 관련이 있나요?

A: 베이크아웃은 배관 내부 벽면에 붙어 있는 수분이나 가스를 열로 제거하는 과정입니다. 이 기체들이 지속적으로 방출되면 펌프가 이를 계속 뽑아내야 하므로 실질적인 유효 배기 용량이 줄어듭니다. 베이크아웃을 하면 펌프의 부하가 줄어들어 더 높은 진공도에 도달할 수 있게 됩니다.

진공 시스템을 설계하고 운영하는 과정에서 유효 배기 속도는 단순한 숫자가 아닌, 시스템 전체의 ‘효율’을 결정짓는 지표입니다. 펌프의 성능만을 맹신하지 말고, 배관과 연결 부위의 전도도를 함께 고민하는 습관을 들인다면 훨씬 더 안정적이고 경제적인 진공 시스템을 구축할 수 있을 것입니다. 작은 설계의 차이가 결국 공정의 완성도를 바꾸고, 나아가 생산 비용을 절감하는 핵심 경쟁력이 됩니다.
