산업용 압력이란 무엇인가? 압력의 기본 개념과 측정 원리

산업 현장에서 압력은 설비의 상태와 공정 조건을 판단하는 데 사용되는 중요한 물리량입니다. 보일러와 배관, 압축기, 펌프, 진공장비, 반도체 제조설비, 화학 플랜트 등 다양한 산업 분야에서 압력을 정확하게 측정하고 관리하는 것은 생산성과 안전성을 유지하는 데 필수적입니다.

압력은 단순히 기체나 액체가 벽면을 누르는 힘만을 의미하지 않습니다. 실제 산업 현장에서는 대기압을 기준으로 하는지, 완전한 진공을 기준으로 하는지에 따라 같은 압력이라도 표시되는 값이 달라질 수 있습니다. 따라서 산업용 압력을 이해하려면 압력의 기본 개념뿐 아니라 압력의 종류와 단위, 측정 장비의 원리까지 함께 살펴볼 필요가 있습니다.

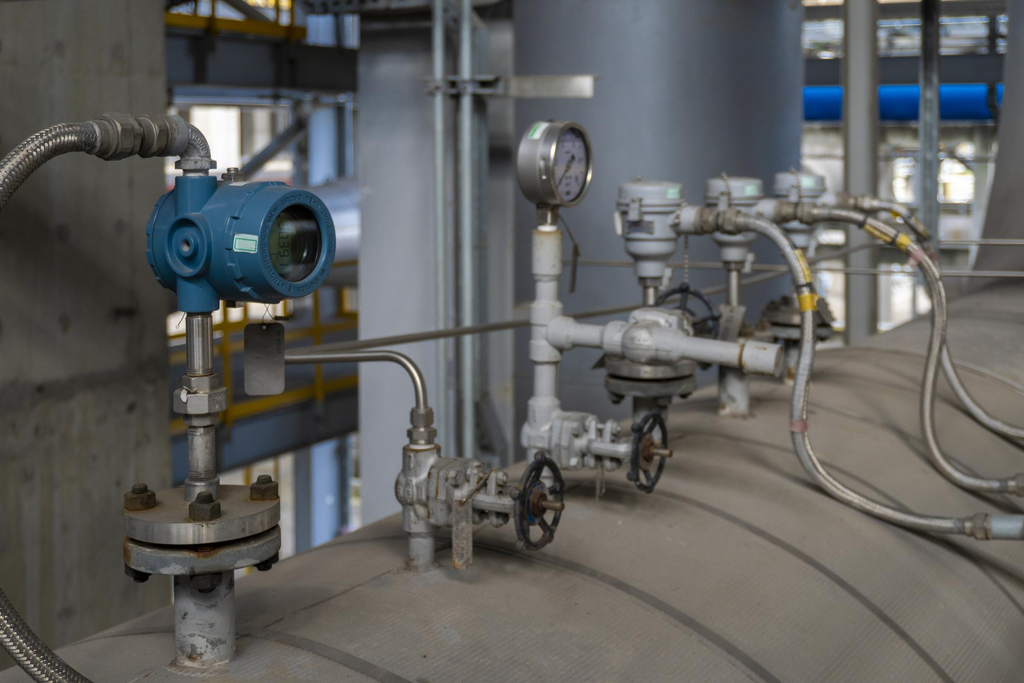

산업 현장의 압력설비

압력이란 무엇인가?

압력은 일정한 면적에 작용하는 힘의 크기를 나타내는 물리량입니다. 일반적으로 압력은 힘을 면적으로 나눈 값으로 설명할 수 있습니다. 같은 힘이 작용하더라도 넓은 면적에 분산되면 압력이 낮아지고, 좁은 면적에 집중되면 압력이 높아집니다.

국제단위계에서는 압력의 단위로 파스칼(Pa)을 사용합니다. 1Pa는 1㎡의 면적에 1N의 힘이 작용할 때 발생하는 압력입니다. 산업 현장에서는 Pa 외에도 kPa, MPa, bar, mbar, psi 등의 단위가 사용됩니다.

특히 산업설비에서는 측정 범위에 따라 적절한 단위를 선택합니다. 일반적인 유체 배관에서는 kPa나 MPa가 많이 사용되며, 고압 장비에서는 MPa가 편리합니다. 반대로 진공공정에서는 Pa나 mbar처럼 낮은 압력을 나타내는 단위를 주로 사용합니다.

압력의 기본 개념을 이해하면 배관 내부의 유체 상태, 장비의 작동 조건, 누설 여부 등을 보다 체계적으로 판단할 수 있습니다.

산업용 압력이 중요한 이유

산업 현장에서 압력을 관리하는 가장 큰 이유 중 하나는 공정의 안정성입니다. 제조설비는 특정 압력 범위에서 정상적으로 작동하도록 설계되는 경우가 많습니다. 압력이 지나치게 높거나 낮아지면 제품의 품질이 떨어지거나 장비에 이상이 발생할 수 있습니다.

예를 들어 압축공기 시스템에서는 적절한 압력이 유지되어야 각종 공압 장치가 정상적으로 작동합니다. 보일러와 증기 배관에서는 내부 압력을 지속적으로 확인해야 설비의 운전 조건을 관리할 수 있습니다. 펌프와 배관 시스템에서는 압력 변화를 통해 유체의 흐름 상태를 파악하기도 합니다.

반도체와 디스플레이 산업에서는 일반적인 고압뿐만 아니라 진공 상태의 압력도 중요합니다. 증착이나 식각 등의 공정에서는 챔버 내부 압력을 일정하게 유지해야 원하는 공정 조건을 확보할 수 있습니다.

따라서 압력 측정은 단순히 숫자를 확인하는 작업이 아니라 설비의 운전 상태와 공정 품질을 확인하는 핵심 관리 항목이라고 할 수 있습니다.

산업용 압력의 종류

산업 현장에서 사용하는 압력은 기준점에 따라 여러 종류로 구분할 수 있습니다.

먼저 게이지 압력은 현재 대기압을 기준으로 측정한 압력입니다. 우리가 일반적인 압력계에서 쉽게 접하는 압력 표시가 대표적인 예입니다. 대기압보다 높은 압력은 양의 값으로 표시되며, 대기압보다 낮은 경우에는 음의 값으로 나타날 수 있습니다.

절대압은 완전한 진공 상태를 기준으로 측정하는 압력입니다. 대기압의 변화와 관계없이 실제 시스템 내부의 절대적인 압력 상태를 확인할 수 있다는 특징이 있습니다. 따라서 진공공정이나 기체의 물성 계산 등에서는 절대압이 중요한 기준이 됩니다.

차압은 두 지점 사이의 압력 차이를 의미합니다. 예를 들어 필터의 입구와 출구에 압력 센서를 설치하면 두 지점의 압력 차이를 측정할 수 있습니다. 필터가 오염되면 유체 흐름에 대한 저항이 증가하면서 차압이 커질 수 있기 때문에 설비 유지보수에도 활용됩니다.

이처럼 같은 압력이라는 물리량이라도 어떤 기준을 사용하느냐에 따라 의미가 달라지므로 측정값을 해석할 때 기준 압력을 확인해야 합니다.

압력 측정의 기본 원리

압력 측정 장비는 압력이 가해졌을 때 발생하는 물리적인 변화를 전기적 신호나 기계적 움직임으로 변환하는 방식이 일반적입니다.

가장 기본적인 압력계 중 하나는 부르동관 압력계입니다. 내부에 압력이 전달되면 휘어진 금속관의 형태가 미세하게 변하고, 이러한 변형을 기계적인 움직임으로 전달해 눈금으로 압력을 표시합니다. 구조가 비교적 단순하고 전원이 없어도 압력을 확인할 수 있다는 특징이 있습니다.

전자식 압력 센서에서는 압력에 의해 센서 내부의 다이어프램이 변형되는 현상을 이용하는 방식이 널리 사용됩니다. 다이어프램의 변형을 전기적인 신호로 변환하면 제어 시스템에서 압력값을 실시간으로 확인할 수 있습니다.

대표적인 방식으로 스트레인 게이지, 피에조저항 방식, 정전용량 방식 등이 있습니다. 각각 측정 범위와 정밀도, 온도 특성, 응답 속도 등에 차이가 있기 때문에 사용 환경에 맞는 센서를 선택해야 합니다.

압력 센서와 압력계의 차이

압력계와 압력 센서는 모두 압력을 측정하지만 사용 목적과 출력 방식에서 차이가 있습니다.

기계식 압력계는 압력을 눈금으로 직접 확인하는 데 적합합니다. 구조가 비교적 단순하고 전원 없이 사용할 수 있기 때문에 현장 설비의 상태를 빠르게 확인하는 용도로 활용됩니다.

압력 센서는 측정한 압력을 전기 신호로 변환해 PLC, 데이터 수집 장치 또는 자동제어 시스템으로 전달할 수 있습니다. 따라서 자동화된 생산라인에서는 센서 방식의 압력 측정 장비가 많이 사용됩니다.

최근 산업현장에서는 단순한 압력 표시를 넘어 압력 데이터를 지속적으로 기록하고 이상 상태를 감지하는 시스템이 확대되고 있습니다. 압력 센서에서 발생한 데이터를 제어장치와 연결하면 특정 압력 범위를 벗어났을 때 경보를 발생시키거나 설비를 자동으로 정지시키는 것도 가능합니다.

산업용 압력 측정에서 고려해야 할 요소

압력 측정기를 선택할 때는 단순히 측정 가능한 압력 범위만 확인해서는 안 됩니다. 측정 환경과 유체의 특성, 필요한 정밀도 등을 함께 고려해야 합니다.

첫째는 측정 범위입니다. 실제 운전 압력보다 지나치게 넓은 범위의 센서를 사용하면 작은 압력 변화를 정밀하게 확인하기 어려울 수 있습니다. 반대로 측정 범위를 초과하는 압력이 가해지면 센서가 손상될 가능성이 있습니다.

둘째는 측정 정확도입니다. 일반적인 설비 감시 목적이라면 높은 정밀도가 반드시 필요한 것은 아니지만, 정밀한 제조공정이나 실험장비에서는 높은 정확도의 측정기가 필요할 수 있습니다.

셋째는 온도입니다. 압력 센서는 주변 온도나 측정 유체의 온도에 영향을 받을 수 있으므로 고온 환경에서는 온도 특성을 고려해야 합니다.

넷째는 측정 대상입니다. 물, 오일, 증기, 부식성 가스, 화학물질 등 유체의 종류에 따라 센서의 재질과 접액부 구조를 적절하게 선택해야 합니다.

마지막으로 진동이나 충격, 습기, 먼지와 같은 설치 환경도 중요합니다. 산업용 장비는 실험실보다 가혹한 환경에서 사용되는 경우가 많기 때문에 장비의 내환경성도 확인해야 합니다.

진공 산업에서의 압력 측정

진공 분야에서는 압력이 낮아질수록 일반적인 압력계와 다른 측정 원리가 필요합니다. 진공 시스템에서는 대기압보다 훨씬 낮은 압력 영역을 다루기 때문에 측정 범위에 맞는 진공 게이지를 사용해야 합니다.

대표적으로 피라니 게이지는 기체의 열전도 특성을 이용해 압력을 측정합니다. 이온화 진공 게이지는 낮은 압력에서 기체 분자를 이온화하고 발생한 이온 전류를 이용해 압력을 측정하는 방식입니다.

또한 캐패시턴스 마노미터는 다이어프램의 변형을 이용해 압력을 측정하며, 기체의 종류에 따른 영향이 상대적으로 작다는 특징을 가지고 있습니다.

진공공정에서는 압력값 자체뿐 아니라 측정 대상 압력 영역에 적합한 게이지를 선택하는 것이 중요합니다. 같은 진공 시스템이라도 저진공, 중진공, 고진공, 초고진공 등 운전 영역에 따라 적합한 측정 장비가 달라질 수 있습니다.

정확한 압력 측정을 위한 관리 방법

정확한 압력 측정값을 유지하려면 정기적인 점검과 교정이 필요합니다. 시간이 지나면서 센서의 특성이 변하거나 설치 환경의 영향을 받아 측정 오차가 증가할 수 있기 때문입니다.

압력 측정기를 설치할 때는 센서의 설치 위치와 배관 구조도 고려해야 합니다. 진동이 심한 곳이나 과도한 열이 전달되는 곳에 센서를 설치하면 측정값이 불안정해질 수 있습니다.

또한 압력 포트나 연결 배관이 막히면 실제 압력과 다른 값이 표시될 수 있으므로 정기적으로 상태를 확인해야 합니다. 화학물질이나 고온 유체를 측정하는 경우에는 센서의 재질과 보호 구조가 적절한지도 점검해야 합니다.

산업 현장에서는 측정값 하나만 확인하기보다 시간에 따른 압력 변화를 함께 관찰하는 것이 중요합니다. 정상적인 운전 상태에서 나타나는 압력 패턴을 파악해 두면 갑작스러운 압력 상승이나 하락을 설비 이상 신호로 활용할 수 있습니다.

산업용 압력의 미래

산업 자동화가 확대되면서 압력 측정 기술도 단순한 계측에서 데이터 기반 관리 방식으로 발전하고 있습니다. 압력 센서를 네트워크에 연결하면 여러 설비의 압력 상태를 중앙에서 확인할 수 있으며, 측정 데이터를 장기간 저장해 설비의 변화를 분석할 수도 있습니다.

특히 스마트팩토리 환경에서는 압력 데이터를 다른 온도, 유량, 진동 데이터와 함께 분석해 설비의 이상 징후를 조기에 확인하는 방식이 활용될 수 있습니다. 이러한 기술은 생산 중단을 줄이고 유지보수 시점을 판단하는 데 도움이 됩니다.

앞으로는 더 넓은 압력 범위를 하나의 시스템에서 관리하면서도 높은 정확도와 빠른 응답성을 제공하는 센서 기술이 중요해질 것으로 예상됩니다. 또한 반도체, 배터리, 바이오, 우주항공 등 정밀한 공정 조건이 필요한 산업에서는 압력 측정 기술의 중요성이 더욱 커질 수 있습니다.

마무리

산업용 압력은 단순히 설비 내부의 힘을 나타내는 숫자가 아니라 생산공정과 장비의 상태를 판단하는 중요한 계측 정보입니다. 압력의 기본 개념을 이해하고 게이지 압력, 절대압, 차압의 차이를 구분하면 산업 현장에서 측정값을 더욱 정확하게 해석할 수 있습니다.

또한 부르동관 압력계부터 전자식 압력 센서, 진공 게이지까지 측정 대상과 압력 영역에 따라 다양한 측정 원리가 적용됩니다. 따라서 압력 측정 장비를 선택할 때는 압력 범위와 정확도뿐 아니라 온도, 유체, 설치환경, 진동 및 부식성 등을 종합적으로 고려해야 합니다.

압력 측정은 제조업과 에너지, 화학, 반도체, 진공산업 등 다양한 분야에서 기본적인 계측 기술로 활용되고 있습니다. 산업설비의 자동화와 고도화가 계속될수록 정확한 압력 측정과 데이터 관리의 중요성도 함께 높아질 것입니다.

FAQ

산업용 압력이란 무엇인가요?

산업용 압력은 제조설비나 배관, 탱크, 펌프, 압축기, 진공장비 등 산업 시스템 내부에서 발생하는 압력을 의미합니다. 설비의 운전 상태를 확인하고 공정 조건을 관리하기 위해 다양한 압력계와 센서로 측정합니다.

게이지 압력과 절대압의 차이는 무엇인가요?

게이지 압력은 대기압을 기준으로 측정하는 압력이며, 절대압은 완전한 진공을 기준으로 측정하는 압력입니다. 따라서 동일한 환경에서도 기준점에 따라 표시되는 압력값이 달라질 수 있습니다.

산업 현장에서 압력 센서를 사용하는 이유는 무엇인가요?

압력 센서는 압력을 전기 신호로 변환할 수 있기 때문에 자동제어 시스템과 연결하기 편리합니다. PLC나 모니터링 시스템과 연동하면 압력 상태를 실시간으로 확인하고 설정된 범위를 벗어날 경우 경보를 발생시킬 수 있습니다.

진공공정에서는 어떤 압력 측정기가 사용되나요?

진공 영역에 따라 다양한 진공 게이지가 사용됩니다. 피라니 게이지, 이온화 진공 게이지, 캐패시턴스 마노미터 등이 대표적이며, 실제 사용 장비는 측정 압력 범위와 필요한 정확도, 공정 조건 등을 고려해 선택합니다.
