확산펌프의 구조와 고진공 형성 과정

진공 기술은 반도체, 디스플레이, 진공 열처리, 증착, 표면처리, 연구용 장비 등 다양한 산업 분야에서 활용되고 있습니다. 특히 대기압보다 훨씬 낮은 압력을 안정적으로 유지해야 하는 공정에서는 일반적인 진공펌프만으로 원하는 수준의 진공을 만들기 어려울 수 있습니다. 이때 사용되는 대표적인 장비 가운데 하나가 바로 확산펌프입니다.

확산펌프는 기계적으로 기체를 직접 압축하는 방식이 아니라, 가열된 작동유의 증기를 고속으로 분사하고 그 흐름을 이용해 챔버 내부의 기체 분자를 아래쪽으로 이동시키는 방식으로 진공을 형성합니다. 구조가 비교적 단순하면서도 높은 진공도를 얻을 수 있다는 특징 때문에 오랫동안 고진공 시스템에서 중요한 역할을 해왔습니다.

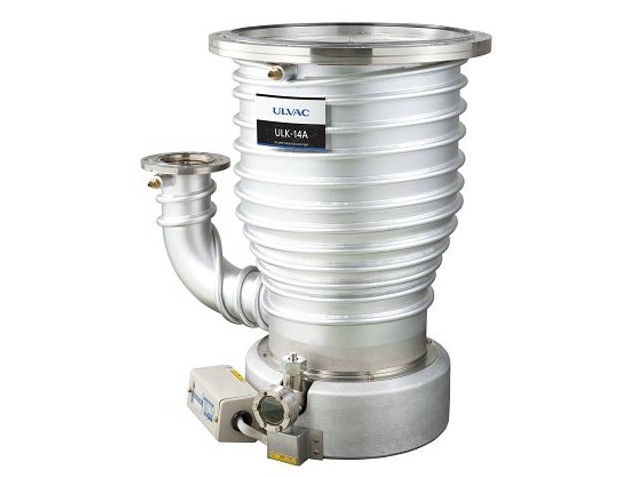

확산펌프 실물 사진

확산펌프란 무엇인가

확산펌프는 영어로 Diffusion Pump라고 하며, 고진공을 만들기 위해 사용되는 대표적인 진공펌프입니다. 일반적으로 진공 챔버와 직접 연결되어 챔버 내부의 기체를 제거하는 역할을 담당합니다.

확산펌프의 가장 큰 특징은 회전하는 기계 부품을 이용해 기체를 압축하는 방식이 아니라는 점입니다. 펌프 하부에 있는 작동유를 가열하여 증기로 만든 다음, 내부의 노즐을 통해 빠른 속도로 아래쪽으로 분사합니다.

이 증기 흐름과 챔버 내부에 남아 있는 기체 분자가 충돌하면서 기체 분자는 펌프 하부 방향으로 이동하게 됩니다. 이후 증기는 냉각되어 액체로 돌아가고 다시 가열되는 과정을 반복합니다.

따라서 확산펌프는 단독으로 대기압에서 바로 작동하는 장비가 아닙니다. 일반적으로 먼저 로터리 베인 펌프나 드라이펌프와 같은 보조펌프를 이용하여 일정 수준까지 예비 배기한 후 확산펌프를 작동시킵니다.

확산펌프의 기본 구조

확산펌프는 여러 부품이 하나의 진공 형성 시스템을 구성하도록 설계되어 있습니다. 대표적인 구성 요소로는 펌프 본체, 작동유 저장부, 히터, 노즐 또는 제트, 냉각부 등이 있습니다.

펌프 본체

펌프 본체는 확산펌프 내부의 증기 흐름이 형성되는 공간입니다. 일반적으로 금속 재질로 제작되며 진공 시스템과 연결되는 상부 플랜지와 보조펌프 쪽으로 연결되는 하부 배기구를 갖습니다.

본체 내부는 고온의 작동유 증기가 이동하는 공간이기 때문에 열에 견딜 수 있는 구조로 제작됩니다.

작동유 저장부

펌프 하부에는 확산펌프의 작동에 필요한 특수한 진공용 오일이 들어 있습니다. 이 오일은 일반적인 윤활유와 달리 고온에서 증기압이 낮고 진공 환경에서 안정적으로 사용할 수 있는 특성을 가져야 합니다.

작동유의 특성은 확산펌프의 성능과도 밀접한 관계가 있습니다. 적절하지 않은 오일을 사용하면 원하는 진공도에 도달하기 어렵거나 챔버 내부가 오염될 수 있습니다.

히터

히터는 펌프 하부에 있는 작동유를 가열하는 장치입니다. 오일의 온도를 높여 충분한 양의 증기를 만들어내는 것이 핵심적인 역할입니다.

히터의 온도가 적절하게 유지되어야 안정적인 증기 제트가 형성됩니다. 따라서 실제 장비에서는 히터의 온도와 작동 상태를 관리하는 것이 중요합니다.

노즐 및 제트

확산펌프의 핵심 부품은 내부의 노즐 구조입니다. 가열된 작동유가 증기로 변한 뒤 노즐을 통과하면서 빠른 속도로 아래쪽을 향해 분사됩니다.

이 증기 제트가 챔버에서 들어온 기체 분자와 충돌하면서 기체를 펌프 하부 방향으로 운반합니다. 여러 단계의 제트가 사용되는 구조에서는 보다 효율적으로 기체 분자를 제거할 수 있습니다.

냉각부

확산펌프의 외부에는 냉각을 위한 구조가 마련되어 있습니다. 증기 제트에 의해 아래쪽으로 이동한 작동유 증기는 냉각부에서 열을 빼앗기면서 응축됩니다.

응축된 작동유는 다시 펌프 하부로 모이고 히터에 의해 재가열됩니다. 이 순환 과정이 반복되면서 확산펌프가 지속적으로 작동하게 됩니다.

확산펌프가 고진공을 만드는 원리

확산펌프의 고진공 형성 원리를 이해하려면 기체 분자의 움직임을 살펴볼 필요가 있습니다.

진공 챔버 내부의 압력이 낮아질수록 기체 분자의 밀도도 낮아집니다. 이 상태에서는 기체 분자들이 서로 충돌하는 횟수보다 챔버의 벽이나 펌프 내부 구조물과 충돌하는 경우가 상대적으로 중요해집니다.

확산펌프는 이러한 고진공 영역에서 움직이는 기체 분자를 증기 제트와 충돌시키고 원하는 방향으로 이동시키는 방식으로 작동합니다.

먼저 보조펌프가 챔버 내부의 압력을 낮춥니다. 일정한 예비 진공 상태가 만들어지면 확산펌프의 히터가 작동하여 작동유를 가열합니다.

작동유가 충분히 가열되면 증기가 발생합니다. 이 증기는 펌프 내부의 노즐을 통과하면서 고속의 제트 형태로 아래쪽으로 이동합니다.

챔버에 남아 있던 기체 분자가 이 증기 제트와 만나면 운동량을 전달받아 펌프 하부 방향으로 이동합니다. 이렇게 이동한 기체는 펌프의 배기구를 통해 보조펌프 쪽으로 전달되고 최종적으로 시스템 밖으로 제거됩니다.

한편 증기 제트의 작동유는 냉각 과정에서 응축되어 액체로 돌아갑니다. 이 액체는 다시 펌프 하부로 모이고 히터에 의해 가열됩니다.

즉, 확산펌프는 작동유를 지속적으로 증발시키고 응축시키는 순환 과정과 기체 분자의 방향성 있는 이동을 이용하여 고진공을 유지합니다.

확산펌프의 고진공 형성 과정

확산펌프를 이용한 진공 형성은 한 번에 이루어지는 것이 아니라 여러 단계로 진행됩니다.

첫 번째 단계는 예비 배기입니다. 진공 챔버는 처음에는 대기압 상태이기 때문에 확산펌프만으로 직접 배기할 수 없습니다. 따라서 로터리 베인 펌프나 드라이펌프 등의 보조펌프를 이용해 먼저 압력을 낮춥니다.

두 번째 단계에서는 확산펌프의 히터를 가동합니다. 작동유가 적절한 온도까지 올라가면 충분한 양의 증기가 발생하기 시작합니다.

세 번째 단계에서는 발생한 작동유 증기가 노즐을 통해 빠르게 분사됩니다. 이때 펌프 내부에는 일정한 방향으로 이동하는 증기 제트가 형성됩니다.

네 번째 단계는 기체 분자의 포획 및 이동입니다. 진공 챔버 내부에 남아 있는 기체 분자가 증기 제트와 충돌하면서 아래쪽으로 이동합니다. 결과적으로 챔버 내부의 기체 양이 감소하면서 압력이 더욱 낮아집니다.

다섯 번째 단계에서는 증기가 냉각됩니다. 펌프 외벽이나 냉각 구조를 통해 열이 제거되면서 작동유 증기가 다시 액체 상태로 변합니다.

마지막으로 응축된 작동유가 다시 가열되면서 같은 과정이 반복됩니다. 이러한 순환이 계속되면서 챔버 내부의 압력이 고진공 영역까지 낮아집니다.

확산펌프가 높은 진공도를 얻을 수 있는 이유

확산펌프가 고진공 영역에서 사용되는 이유는 낮은 압력 환경에서도 기체 분자를 효과적으로 이동시킬 수 있기 때문입니다.

특히 고진공 상태에서는 기체 분자 사이의 충돌이 줄어들기 때문에 일반적인 압축 방식만으로 기체를 제거하는 데 한계가 있습니다. 확산펌프는 이러한 환경에서 증기 제트와 개별 기체 분자의 상호작용을 이용합니다.

또한 확산펌프는 구조상 회전하는 로터와 같은 주요 운동 부품이 필요하지 않습니다. 따라서 적절하게 관리하면 비교적 안정적으로 고진공을 유지할 수 있습니다.

다만 확산펌프의 성능은 작동유의 종류, 노즐 구조, 냉각 성능, 예비 진공 상태, 챔버의 누설 여부 등 여러 조건에 영향을 받습니다.

확산펌프의 장점

확산펌프의 대표적인 장점은 높은 진공도를 얻을 수 있다는 점입니다. 고진공을 요구하는 여러 산업 및 연구 분야에서 오랫동안 사용되어 온 이유이기도 합니다.

또 다른 장점은 구조가 비교적 단순하다는 것입니다. 핵심적으로 히터, 작동유, 노즐, 냉각 구조로 구성되기 때문에 복잡한 회전 기계장치가 필요한 다른 펌프와 구조적인 차이가 있습니다.

대용량 시스템에서 사용할 수 있다는 점도 장점으로 볼 수 있습니다. 적절한 용량의 확산펌프를 선택하면 넓은 진공 챔버나 산업용 장비에서도 활용할 수 있습니다.

확산펌프의 한계와 관리 방법

확산펌프는 장점이 많지만 사용 과정에서 주의해야 할 부분도 있습니다.

가장 중요한 요소 중 하나는 작동유입니다. 확산펌프 내부의 오일이 진공 챔버 쪽으로 역류하거나 증기가 이동하면 챔버가 오염될 수 있습니다. 이를 방지하기 위해 적절한 냉각과 배플 또는 트랩 등의 구조를 사용하는 경우가 있습니다.

또한 작동유를 가열하는 장비이므로 운전 온도 관리가 필요합니다. 지나치게 높은 온도나 부적절한 운전 조건은 작동유의 열화를 유발할 수 있습니다.

예비 진공 상태도 중요합니다. 확산펌프는 대기압에서 바로 고진공을 형성하는 장비가 아니므로 반드시 적절한 보조펌프와 함께 사용하는 것이 일반적입니다.

진공 챔버와 배관의 누설 여부 역시 확인해야 합니다. 아무리 성능이 좋은 펌프를 사용하더라도 외부에서 공기가 지속적으로 유입되면 목표 진공도에 도달하기 어렵습니다.

확산펌프의 주요 활용 분야

확산펌프는 고진공이 필요한 다양한 분야에서 활용됩니다.

대표적으로 진공 증착 장비가 있습니다. 금속이나 다른 재료를 진공 상태에서 증착할 때 챔버 내부에 존재하는 불필요한 기체를 줄여 공정 환경을 안정적으로 유지할 수 있습니다.

반도체 및 전자산업에서도 진공 환경은 중요한 역할을 합니다. 박막 형성, 재료 처리, 연구용 진공 장비 등에서 고진공 시스템이 활용됩니다.

진공 열처리 분야에서도 확산펌프를 이용할 수 있습니다. 산화와 오염을 줄이면서 특정 재료를 처리하기 위해 낮은 압력의 환경이 필요한 경우가 있기 때문입니다.

이 밖에도 진공 연구장비, 표면분석 장비, 재료과학 실험장치, 우주환경 모사장치 등 다양한 연구 및 산업 분야에서 확산펌프가 사용됩니다.

확산펌프와 다른 진공펌프의 조합

실제 진공 시스템에서는 하나의 펌프만 사용하는 경우보다 여러 종류의 펌프를 조합하는 경우가 많습니다.

확산펌프는 고진공 영역을 담당하고, 로터리 베인 펌프나 드라이펌프 같은 보조펌프는 초기 압력을 낮추거나 확산펌프에서 이동된 기체를 배출하는 역할을 합니다.

이처럼 각각의 펌프가 담당하는 압력 영역을 나누면 보다 안정적인 진공 시스템을 구성할 수 있습니다.

최근에는 오일 오염을 줄이기 위한 다양한 건식 진공펌프와 터보분자펌프 등의 기술도 널리 활용되고 있습니다. 따라서 실제 장비를 설계할 때는 필요한 최종 압력, 배기 속도, 공정 특성, 오염 허용 수준 등을 종합적으로 고려하여 펌프를 선택해야 합니다.

진공기술에서 확산펌프의 의미

확산펌프는 비교적 오래된 진공펌프 기술이지만 고진공 기술의 발전 과정에서 중요한 역할을 해온 장비입니다. 작동유의 증기 흐름을 이용해 기체 분자를 이동시키는 독특한 원리는 진공펌프의 작동 방식을 이해하는 데도 좋은 사례가 됩니다.

오늘날에는 터보분자펌프나 크라이오펌프 등 다양한 고진공 장비가 개발되어 사용되고 있지만, 확산펌프 역시 특정 조건에서 경제성과 구조적 특성을 바탕으로 활용되고 있습니다.

특히 진공 시스템을 이해하기 위해서는 단순히 펌프의 이름이나 성능 수치만 보는 것보다 펌프 내부에서 기체 분자가 어떻게 이동하고 제거되는지를 이해하는 것이 중요합니다.

결국 확산펌프의 핵심은 작동유를 가열해 증기를 만들고, 고속의 증기 제트를 이용해 기체 분자를 펌프 하부로 이동시킨 다음, 증기를 냉각·응축하여 다시 순환시키는 것입니다.

이러한 원리가 반복되면서 진공 챔버 내부의 기체가 점차 제거되고 고진공 환경이 형성됩니다. 따라서 확산펌프는 진공 증착, 재료 연구, 진공 열처리 등 고진공이 요구되는 다양한 분야에서 중요한 역할을 하는 진공장비라고 할 수 있습니다.

FAQ

확산펌프는 대기압에서 바로 사용할 수 있나요?

아닙니다. 일반적으로 확산펌프는 대기압 상태에서 직접 작동시키지 않습니다. 먼저 로터리 베인 펌프나 드라이펌프 등의 보조펌프로 예비 배기를 실시한 후 확산펌프를 가동합니다. 이는 확산펌프가 주로 고진공 영역에서 효율적으로 작동하도록 설계되어 있기 때문입니다.

확산펌프에서 오일은 어떤 역할을 하나요?

오일은 확산펌프의 작동유 역할을 합니다. 히터로 오일을 가열하면 증기가 발생하고, 이 증기가 노즐을 통해 고속으로 분사되면서 챔버 내부의 기체 분자를 펌프 하부로 이동시킵니다. 이후 증기는 냉각되어 다시 액체로 돌아갑니다.

확산펌프를 사용할 때 왜 냉각이 필요한가요?

확산펌프에서는 작동유 증기가 지속적으로 발생하기 때문에 이를 적절하게 응축시켜야 합니다. 냉각 구조를 통해 증기를 액체로 되돌리고 작동유를 다시 순환시키는 것이 정상적인 펌프 작동에 중요합니다.

확산펌프는 어떤 분야에서 사용되나요?

진공 증착, 반도체 및 전자산업, 진공 열처리, 재료 연구, 표면처리, 진공 실험장비 등 고진공 환경이 필요한 다양한 분야에서 사용됩니다. 특히 높은 진공도를 안정적으로 유지해야 하는 산업 및 연구용 진공 시스템에서 활용됩니다.
