터보분자펌프의 원리와 고진공 시스템 활용

진공의 세계를 여는 열쇠 터보분자펌프

현대 과학과 산업의 발전은 눈에 보이지 않는 미세한 세계를 얼마나 정밀하게 제어하느냐에 달려 있습니다. 반도체 칩을 제조하거나 최첨단 디스플레이를 만들고, 심지어 암 치료를 위한 방사선 가속기를 운용할 때도 공기가 없는 상태인 진공 환경은 필수적입니다. 이러한 고진공 환경을 만드는 핵심 장치가 바로 터보분자펌프입니다. 마치 제트 엔진의 터빈이 공기를 밀어내듯, 고속으로 회전하는 날개를 이용해 기체 분자를 물리적으로 쳐내어 진공을 만드는 이 장치는 현대 기술의 숨은 공신입니다.

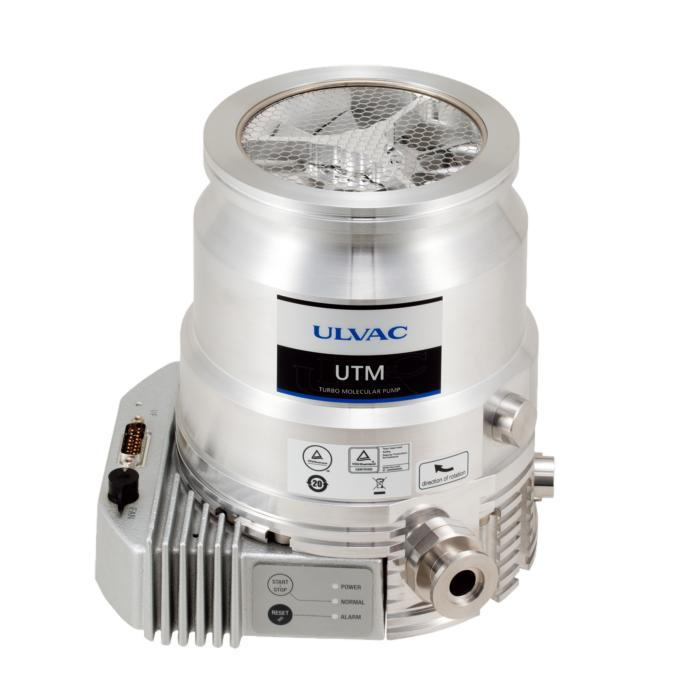

터보분자펌프

터보분자펌프가 작동하는 기본 원리

터보분자펌프는 이름 그대로 분자를 터보 방식으로 밀어내는 펌프입니다. 내부에는 수만 RPM의 초고속으로 회전하는 로터와 고정된 스테이터가 층층이 쌓여 있습니다. 기체 분자가 펌프 내부로 들어오면 고속 회전하는 날개와 충돌하게 되는데, 이때 분자들은 배기구 방향으로 강한 운동 에너지를 얻어 밀려나갑니다. 이 과정이 반복되면서 입구 쪽의 기체 밀도는 극도로 낮아지고, 우리가 원하는 고진공 상태가 형성됩니다.

이 펌프의 가장 큰 특징은 기체 분자를 직접 쳐내는 방식이기 때문에, 낮은 압력에서 매우 효율적이라는 점입니다. 다만, 대기압 상태에서 바로 작동할 수는 없으며, 1차적으로 진공을 만들어주는 보조 펌프(백킹 펌프)가 반드시 필요합니다. 보조 펌프가 어느 정도 공기를 빼내어 압력을 낮춰주면, 그때 터보분자펌프가 바통을 이어받아 초고진공의 영역으로 진입하는 구조입니다.

터보분자펌프의 주요 활용 분야

터보분자펌프는 일반인의 일상과는 거리가 멀어 보이지만, 사실 우리가 사용하는 거의 모든 전자 기기의 탄생 과정에 관여하고 있습니다.

• 반도체 및 디스플레이 제조: 실리콘 웨이퍼 위에 미세한 회로를 그리는 공정은 아주 작은 먼지나 불순물 기체도 치명적입니다. 터보분자펌프는 공정을 완벽한 진공 상태로 유지합니다.

• 분석 장비: 질량 분석기나 전자 현미경처럼 아주 정밀한 측정이 필요한 장비는 기체 분자가 방해가 되지 않도록 고진공 환경을 조성해야 합니다.
• 진공 코팅: 안경 렌즈의 반사 방지 코팅이나 스마트폰 화면의 특수 코팅 등도 진공 상태에서 증착 과정을 거쳐야 균일한 품질이 나옵니다.
• 우주 항공 실험: 인공위성이나 우주선의 부품이 우주 환경에서 어떻게 버티는지 테스트하는 진공 챔버에도 필수적으로 사용됩니다.

펌프의 유형과 선택 기준

터보분자펌프는 용도와 환경에 따라 몇 가지 유형으로 나뉩니다. 사용자는 자신의 공정 특성에 맞는 펌프를 선택해야 장비를 오래 사용하고 비용을 절감할 수 있습니다.

베어링 방식에 따른 분류

• 기계식 베어링: 가장 전통적인 방식입니다. 윤활유가 필요할 수 있으며, 회전 속도에 제약이 있을 수 있지만 가격이 상대적으로 저렴합니다.
• 자기 부상식 베어링: 로터를 자기장으로 띄워서 회전시키는 방식입니다. 마찰이 전혀 없어 유지보수가 거의 필요 없고 수명이 매우 깁니다. 반도체 공정처럼 고청정 환경이 필수적인 곳에서 주로 사용됩니다.

구조적 특성에 따른 분류

• 복합형 펌프: 분자 드래그 스테이지를 결합하여 압축 능력을 높인 형태입니다. 진공도가 아주 높지 않아도 되는 중간 단계 압력에서 더 효율적으로 작동합니다.
• 순수 터보형 펌프: 고진공에 특화된 구조로, 극초고진공을 얻기에 유리합니다.

흔한 오해와 진실

터보분자펌프를 다루면서 흔히 발생하는 오해들이 있습니다. 이를 바로잡는 것만으로도 장비의 수명을 대폭 늘릴 수 있습니다.

오해 1: 진공 펌프만 좋으면 진공도가 잘 나온다?

실제로는 진공 시스템 전체의 기밀성(Leak-tightness)이 더 중요합니다. 아무리 강력한 펌프를 써도 챔버 벽면에서 가스가 배출되거나 연결 부위에서 공기가 새어 들어오면 고진공은 절대 달성할 수 없습니다. 주기적인 리크 테스트가 필수입니다.

오해 2: 펌프는 고장이 날 때까지 쓰면 된다?

고속 회전 장치이기 때문에 예방 정비가 핵심입니다. 특히 베어링은 수명이 정해져 있으므로, 제조사가 권장하는 가동 시간마다 점검하거나 교체해야 합니다. 갑작스러운 파손은 펌프 내부의 날개를 모두 손상시켜 수리 비용을 기하급수적으로 높입니다.

전문가가 제안하는 비용 효율적 활용 팁

고가의 장비인 만큼 효율적으로 관리하고 운영하는 것이 중요합니다.

1. 보조 펌프와의 조화: 터보분자펌프의 성능은 보조 펌프의 성능에 의존합니다. 보조 펌프의 오일이 역류하지 않도록 트랩을 설치하거나, 드라이 펌프를 사용하여 오염을 최소화하십시오.
2. 가스 퍼지 활용: 공정 중에 반응성 가스를 사용한다면 펌프 내부를 보호하기 위해 퍼지 가스를 반드시 공급해야 합니다. 이는 내부 부품의 부식을 막아 장비 수명을 연장하는 가장 저렴하고 확실한 방법입니다.
3. 온도 관리: 펌프가 너무 차가우면 내부에서 기체가 응축되어 달라붙을 수 있습니다. 공정에 따라 펌프 히터를 사용하여 적정 온도를 유지하는 것이 배기 효율을 높이는 비결입니다.
4. 모니터링 시스템 구축: 진공도가 떨어지는 패턴을 미리 기록해두면 펌프 고장의 징후를 사전에 파악할 수 있습니다. 진동이나 소음의 변화를 감지하는 것만으로도 큰 사고를 막을 수 있습니다.

자주 묻는 질문

질문: 진공 챔버 내부가 생각보다 진공이 잘 안 잡힙니다. 무엇을 확인해야 할까요?

답변: 우선 챔버 벽면에 수분이나 이물질이 있는지 확인하세요. 수분은 진공을 방해하는 가장 큰 요소입니다. 또한, 연결 부위의 O-링이 경화되었거나 손상되지 않았는지 확인하십시오. 마지막으로 백킹 펌프의 성능이 충분한지, 오일 교체 주기를 넘기지 않았는지 점검하시기 바랍니다.

질문: 터보분자펌프가 멈출 때 주의할 점은 무엇인가요?

답변: 펌프는 회전 관성이 매우 큽니다. 전원을 껐다고 해서 바로 멈추는 것이 아니므로, 완전히 멈출 때까지 기다려야 합니다. 특히 멈추는 과정에서 대기가 급격히 유입되면 날개에 무리가 갈 수 있으므로, 반드시 제조사 매뉴얼에 명시된 벤트 절차를 준수해야 합니다.

질문: 중고 펌프를 구매해도 괜찮을까요?

답변: 연구용이나 보조적인 용도라면 고려할 수 있지만, 핵심적인 생산 라인에는 권장하지 않습니다. 특히 베어링 교체 이력과 로터의 밸런싱 상태를 확인할 수 없는 제품은 주의해야 합니다. 구매 전 반드시 전문가의 성능 테스트 리포트를 요청하십시오.

안전하고 효율적인 운영을 위한 제언

답변: 터보분자펌프는 정밀한 공학의 결정체입니다. 이 장치를 성공적으로 활용하려면 단순히 버튼을 누르는 운전자가 아니라, 진공 시스템의 전체적인 흐름을 이해하는 운영자가 되어야 합니다. 기체 분자의 흐름을 시각화하고, 펌프의 소리와 진동을 통해 건강 상태를 파악하는 습관을 들이십시오. 또한, 진공 시스템은 작은 정성이 큰 성능 향상으로 이어지는 분야입니다. 챔버를 깨끗이 닦고, 정기적으로 씰을 점검하며, 펌프의 온도를 관리하는 작은 실천들이 모여 고진공 환경이라는 놀라운 기술적 성과를 만들어낼 것입니다.

기술적 난이도가 높은 만큼 처음에는 어렵게 느껴질 수 있지만, 원리를 이해하고 단계별로 접근한다면 터보분자펌프는 여러분의 연구와 생산성을 극대화해 줄 가장 든든한 파트너가 될 것입니다. 항상 제조사의 사양을 준수하고, 안전 수칙을 철저히 지키는 것이 이 강력한 장비를 오랫동안 최고의 성능으로 유지하는 유일하고도 가장 효율적인 길임을 잊지 마십시오.
