Vacuum Leak Rate 측정 기준과 계산 방법

진공 누설률 측정의 기초와 실무 가이드

진공 기술은 반도체 제조, 식품 포장, 항공우주, 실험실 연구 등 현대 산업의 보이지 않는 곳에서 핵심적인 역할을 수행합니다. 진공 시스템의 성능을 유지하는 데 가장 큰 적은 바로 ‘누설(Leak)’입니다. 아무리 강력한 진공 펌프를 사용하더라도 시스템 어딘가에 미세한 틈이 있다면 원하는 진공도를 얻을 수 없습니다. 이번 가이드에서는 진공 누설률의 개념부터 현장에서 바로 적용할 수 있는 측정 방법과 계산 원리까지 상세히 알아보겠습니다.

진공 누설이란 무엇인가

진공 누설은 외부의 공기나 가스가 압력 차이에 의해 밀폐된 시스템 내부로 유입되는 현상을 말합니다. 진공 시스템은 내부 압력이 외부보다 낮기 때문에, 작은 틈만 있어도 외부 기체가 끊임없이 빨려 들어옵니다. 이를 방치하면 진공도가 떨어질 뿐만 아니라, 공정의 불량률을 높이고 펌프의 수명을 단축시키며 에너지 소비를 증가시킵니다.

누설률(Leak Rate)은 단위 시간당 시스템 내부로 유입되는 가스의 양을 의미합니다. 일반적으로 압력과 부피의 곱인 ‘압력-부피 단위(P·V)’를 사용하여 나타내며, 국제 표준 단위는 Pa·m³/s 또는 mbar·l/s를 주로 사용합니다.

누설률 측정의 핵심 원리와 계산 방법

누설률을 측정하는 방법은 크게 시스템의 압력 변화를 관찰하는 방식과 헬륨과 같은 추적 가스를 사용하는 방식으로 나뉩니다. 가장 기초적인 계산법은 다음과 같습니다.

압력 상승법을 이용한 계산

시스템을 목표 진공도까지 배기한 후 펌프 밸브를 닫고, 일정 시간 동안 시스템 내부의 압력이 얼마나 상승하는지 측정하는 방법입니다.

계산식: Q = V × (ΔP / Δt)

• Q: 누설률 (Leak Rate)

• V: 시스템 전체 부피 (Volume)
• ΔP: 측정 시간 동안 상승한 압력 변화량
• Δt: 압력 상승 측정 시간

이 방법은 별도의 장비 없이도 압력계만 있으면 수행할 수 있어 매우 경제적입니다. 하지만 매우 작은 누설을 찾기에는 한계가 있으며, 시스템 내부의 가스 방출(Outgassing) 현상을 누설과 혼동할 수 있다는 점에 주의해야 합니다.

헬륨 누설 탐지기 활용법

정밀한 측정이 필요할 때 사용하는 가장 신뢰도 높은 방법입니다. 헬륨은 분자 크기가 작고 대기 중에 극미량만 존재하기 때문에 추적 가스로 최적입니다. 시스템 외부에서 헬륨 가스를 분사하고, 진공 펌프 라인에 연결된 헬륨 검출기(Helium Leak Detector)가 내부로 유입되는 헬륨을 감지하여 누설 위치와 양을 즉각적으로 알려줍니다.

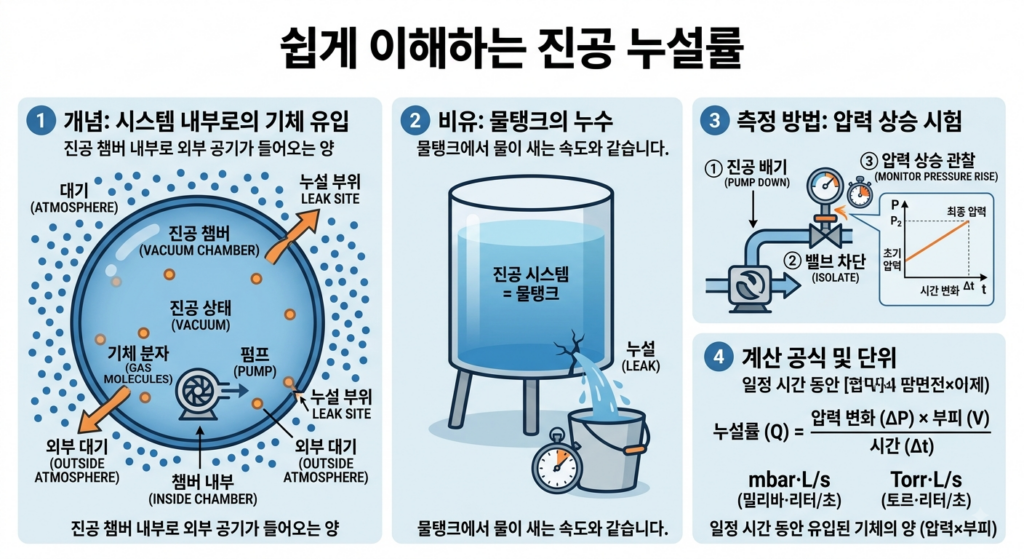

진공누설률

누설 유형에 따른 분류와 특성

진공 누설은 발생 원인에 따라 크게 세 가지로 분류할 수 있습니다.

실제 누설 (Real Leak)

용접 불량, 씰(Seal)의 노화, 미세한 균열 등 물리적인 통로를 통해 외부 가스가 직접 유입되는 경우입니다. 이는 반드시 수리해야 하는 대상입니다.

가상 누설 (Virtual Leak)

실제 구멍은 없지만, 밀폐된 공간 내부의 틈새나 나사산 등에 갇혀 있던 공기가 아주 천천히 밖으로 나오면서 마치 누설이 있는 것처럼 압력을 높이는 현상입니다. 기계 구조 설계 시 나사 구멍을 막지 않거나 이중 O-링 구조에서 발생하기 쉽습니다.

투과 (Permeation)

고무나 플라스틱 소재의 가스켓을 통해 기체 분자가 재료 내부를 통과하여 들어오는 현상입니다. 이는 재료의 물리적 특성이므로 완전히 차단하기 어렵지만, 적절한 재질 선택을 통해 최소화할 수 있습니다.

현장에서 활용하는 유용한 팁과 조언

진공 누설을 관리할 때는 다음의 전문가적 조언을 참고하여 비용 효율을 높이십시오.

• 정기적인 로그 기록: 매일 같은 조건에서 펌프가 도달하는 최종 진공도를 기록하세요. 데이터가 갑자기 나빠진다면 누설이 발생했다는 강력한 신호입니다.

• 비눗물 사용 금지: 양압(압력이 높은 곳)에서는 비눗물을 사용하여 누설을 찾을 수 있지만, 진공 시스템에서는 절대 금물입니다. 비눗물이 내부로 빨려 들어가 심각한 오염을 유발하고 펌프를 고장 낼 수 있습니다.
• O-링 관리: 대부분의 누설은 연결 부위의 O-링에서 발생합니다. O-링에 머리카락이나 미세한 먼지가 묻어 있는지 항상 확인하고, 진공 그리스를 얇고 균일하게 도포하는 습관을 들이세요.
• 단계적 분리: 시스템이 복잡하다면 밸브를 사용하여 구간을 나누어 배기해보세요. 어느 구간에서 압력 상승이 발생하는지 확인하면 누설 지점을 훨씬 빠르게 좁힐 수 있습니다.

자주 묻는 질문과 답변

Q: 진공도가 계속 떨어지는데 무조건 누설인가요?

A: 아닙니다. 진공도가 떨어지는 원인은 누설 외에도 펌프 오일의 오염, 시스템 내부의 수분이나 유기물에 의한 가스 방출(Outgassing)일 수 있습니다. 우선 시스템을 충분히 가열하여 베이크아웃(Bake-out)을 해보거나 오일을 교체해 보는 것이 좋습니다.

Q: 얼마나 작은 누설까지 찾아야 하나요?

A: 사용하는 공정의 요구사항에 따라 다릅니다. 일반적인 실험용 진공 장비는 10⁻⁷ mbar·l/s 수준이면 충분하지만, 반도체 공정이나 초고진공 시스템은 10⁻⁹ mbar·l/s 이하의 매우 엄격한 기준을 요구합니다.

Q: 가상 누설은 어떻게 해결하나요?

A: 나사산에 통기 구멍(Venting hole)을 가공하거나, 밀폐된 공간이 생기지 않도록 구조를 변경해야 합니다. 또한 가스 방출이 적은 진공 전용 소재를 사용하는 것이 중요합니다.

비용 효율적인 진공 관리 전략

누설 탐지 장비는 매우 고가입니다. 따라서 무조건 장비를 구매하기보다는 다음과 같은 단계적 접근을 권장합니다.

1. 육안 및 청각 점검: 큰 누설은 펌프 소리가 평소와 다르거나 연결 부위에서 바람 소리가 미세하게 들릴 수 있습니다.
2. 압력 상승 테스트: 앞서 설명한 압력 상승법을 통해 누설 여부를 먼저 확정하세요.
3. 전문 업체 활용: 만약 자체적인 조치로 해결되지 않는 미세한 누설이 지속된다면, 전문 헬륨 누설 탐지 서비스를 보유한 업체를 부르는 것이 시간과 비용 면에서 훨씬 경제적입니다.
4. 예방 보수: 소모품인 O-링은 정기적인 교체 주기(예: 6개월~1년)를 설정하여 누설이 발생하기 전에 미리 교체하는 것이 장기적으로 가장 저렴한 유지보수 방법입니다.

진공 누설 측정은 단순히 구멍을 찾는 작업이 아니라, 시스템의 건강 상태를 진단하는 과정입니다. 위에서 제시한 방법론을 바탕으로 체계적으로 관리한다면, 진공 장비의 효율을 극대화하고 공정의 안정성을 확보할 수 있을 것입니다. 항상 시스템의 기본 구조를 이해하고, 작은 변화에도 주의를 기울이는 자세가 성공적인 진공 운영의 시작입니다.
