Pirani Gauge와 Cold Cathode Gauge 비교

진공 환경을 측정하는 두 가지 핵심 장비 이해하기

현대 과학과 산업 현장에서 진공은 반도체 제조, 디스플레이 공정, 제약, 그리고 각종 연구 실험에 이르기까지 필수적인 환경입니다. 하지만 보이지 않는 진공의 상태를 어떻게 정밀하게 측정할까요? 진공 게이지는 이 질문에 대한 해답을 제시합니다. 그중에서도 가장 널리 쓰이는 피라니 게이지(Pirani Gauge)와 콜드 캐소드 게이지(Cold Cathode Gauge)는 측정 원리와 적용 범위가 완전히 다른 장비입니다. 이 두 게이지의 특성을 명확히 이해하면 공정 효율을 높이고 장비 유지보수 비용을 획기적으로 절감할 수 있습니다.

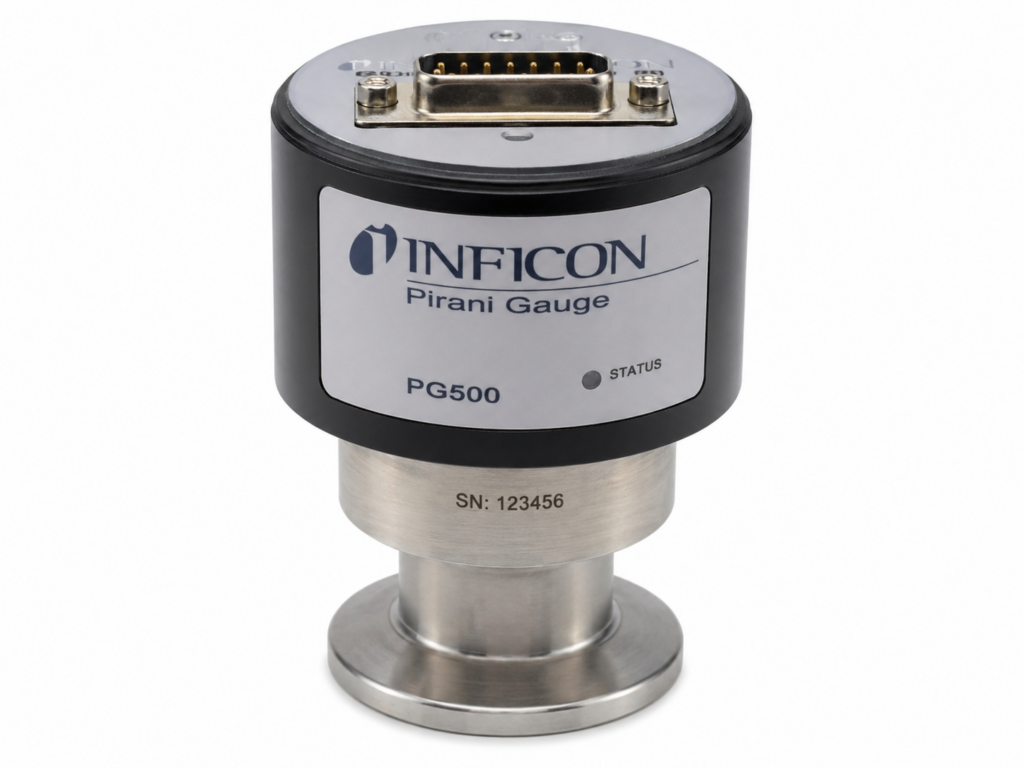

피라니 게이지의 작동 원리와 특징

피라니 게이지는 열전도 방식을 사용하는 진공 측정기입니다. 진공 용기 내부에 필라멘트를 설치하고 전류를 흘려 열을 발생시킨 뒤, 기체 분자가 필라멘트의 열을 얼마나 빼앗아가는지를 측정합니다. 기체가 많으면 열을 많이 빼앗기고, 기체가 적은 진공 상태가 되면 열을 적게 빼앗기는 원리를 이용합니다.

• 측정 범위: 대기압에서 약 10^-3 Torr 정도의 중진공 영역에서 가장 정확합니다.
• 장점: 구조가 비교적 단순하고 가격이 저렴하며, 반응 속도가 빠릅니다.
• 단점: 기체의 종류에 따라 열전도율이 다르기 때문에 측정값에 보정이 필요할 수 있습니다.
• 활용 분야: 진공 펌프의 초기 배기 상태 확인, 저진공 공정 모니터링 등.

콜드 캐소드 게이지의 작동 원리와 특징

콜드 캐소드 게이지는 전리 진공계의 일종으로, 전기장을 이용해 기체 분자를 이온화시켜 그 전류량을 측정합니다. 필라멘트 없이 높은 전압을 가해 방전을 일으키기 때문에 ‘차가운 음극(Cold Cathode)’이라는 이름이 붙었습니다. 매우 낮은 압력의 진공 상태를 정밀하게 측정하는 데 특화되어 있습니다.

• 측정 범위: 10^-3 Torr 이하의 고진공 영역부터 초고진공 영역까지 측정합니다.
• 장점: 필라멘트가 없어 고온에서 끊어질 염려가 없으며, 수명이 비교적 길고 정밀도가 매우 높습니다.
• 단점: 기체 반응성이 높거나 오염된 환경에서는 전극에 이물질이 쌓여 측정값이 변할 수 있습니다.
• 활용 분야: 반도체 박막 증착 공정, 표면 분석 장비, 우주 환경 모사 실험 등.

피라니 게이지와 콜드 캐소드 게이지 비교표

구분	피라니 게이지	콜드 캐소드 게이지
측정 원리	열전도 방식	전리 방식
주 측정 영역	중진공(대기압 ~ 10^-3 Torr)	고진공(10^-3 ~ 10^-9 Torr)
비용	상대적으로 저렴함	비교적 고가
유지보수	센서 교체 용이	전극 세척 및 점검 필요
필라멘트 유무	있음	없음

실생활과 산업 현장에서의 효율적인 게이지 선택법

많은 사용자가 단순히 비싼 장비가 좋다고 생각하여 고진공 게이지를 모든 공정에 사용하려 합니다. 하지만 이는 비용 낭비일 뿐만 아니라 장비 효율을 떨어뜨리는 지름길입니다. 진공 시스템을 구축할 때는 압력 대역별로 적절한 게이지를 배치하는 것이 핵심입니다.

예를 들어, 대기압에서부터 펌프를 가동하여 진공을 잡는 초기 단계에서는 반드시 피라니 게이지가 필요합니다. 콜드 캐소드 게이지는 고진공 상태에서만 작동하도록 설계되어 있어, 대기압 근처에서 작동시키면 내부 전극이 손상되거나 오작동할 확률이 높습니다. 따라서 일반적인 진공 설비에서는 피라니 게이지로 1차 배기를 확인하고, 특정 압력 이하로 떨어졌을 때 콜드 캐소드 게이지를 연동하여 측정하는 ‘복합형 게이지 시스템’을 구성하는 것이 가장 경제적이고 안전합니다.

흔히 발생하는 오해와 진실

진공 게이지와 관련하여 가장 흔한 오해 중 하나는 “게이지는 영구적이다”라는 생각입니다. 진공 게이지는 소모품에 가깝습니다. 특히 콜드 캐소드 게이지는 내부 전극에 잔류 가스나 오일 성분이 침착되면 측정값이 실제보다 높거나 낮게 표시되는 ‘드리프트(Drift)’ 현상이 발생합니다. 이를 방치하면 공정 전체의 품질이 저하되므로, 정기적인 영점 조절(Zero Calibration)과 전극 세척이 필수입니다.

또 다른 오해는 “게이지가 가리키는 숫자는 항상 절대적이다”라는 점입니다. 게이지는 가스 종류에 따라 반응성이 다릅니다. 질소(N2)를 기준으로 교정된 게이지라면, 헬륨이나 아르곤 같은 다른 가스를 측정할 때는 게이지 제조사가 제공하는 보정 계수(Gas Correction Factor)를 적용해야 정확한 압력을 알 수 있습니다. 이 점을 간과하면 공정상 치명적인 오류를 범할 수 있습니다.

전문가가 제안하는 관리 및 점검 팁

진공 게이지의 수명을 늘리고 정확도를 유지하기 위한 전문가들의 조언은 다음과 같습니다.

1. 오염원 차단: 진공 챔버 내부의 오일이나 수분이 게이지로 직접 유입되지 않도록 필터나 트랩을 설치하세요. 이는 게이지 센서의 수명을 2배 이상 연장할 수 있습니다.
2. 정기적인 영점 확인: 피라니 게이지의 경우 대기압 상태와 진공 상태에서의 영점을 주기적으로 확인하여 교정해야 합니다.
3. 전극 세척의 생활화: 콜드 캐소드 게이지의 측정값이 불안정하다면 전극에 이물질이 쌓였을 가능성이 큽니다. 알코올 등을 이용해 전극을 세척하거나 교체하는 것만으로도 성능을 즉시 회복할 수 있습니다.
4. 환경 온도 관리: 급격한 온도 변화는 센서의 저항값에 영향을 주어 측정 오차를 유발합니다. 가급적 일정한 온도가 유지되는 환경에서 사용하세요.

자주 묻는 질문

질문: 피라니 게이지가 고진공을 측정하지 못하는 이유는 무엇인가요?

답변: 고진공 영역으로 가면 기체 분자의 수가 극도로 적어집니다. 이 상태에서는 필라멘트에서 열을 빼앗아갈 분자가 거의 없기 때문에, 열전도율 변화만으로는 미세한 압력 차이를 구분해낼 수 없습니다. 그래서 이온화 방식을 사용하는 게이지가 필요한 것입니다.

질문: 게이지 케이블 연결은 왜 중요한가요?

답변: 진공 게이지는 매우 미세한 전류 변화를 감지하는 장치입니다. 케이블이 노후화되거나 접촉 불량이 발생하면 전기적 노이즈가 측정값에 간섭을 주어 데이터가 널뛰는 현상이 발생합니다. 고품질 차폐 케이블을 사용하는 것만으로도 안정적인 측정이 가능합니다.

질문: 중고 게이지를 구매해도 괜찮을까요?

답변: 충분한 검증 장비가 있다면 가능합니다. 하지만 게이지는 내부 전극의 마모도를 육안으로 확인하기 어렵습니다. 중요한 공정에 사용할 장비라면 신뢰할 수 있는 업체에서 교정 성적서(Calibration Certificate)가 포함된 제품을 구매하는 것이 장기적인 비용 절감 측면에서 훨씬 유리합니다.

비용 효율적인 진공 시스템 운용 전략

진공 시스템의 유지보수 비용을 줄이는 가장 좋은 방법은 ‘사용 목적에 맞는 게이지 배치’입니다. 모든 구간을 고가의 고진공 게이지로 도배하는 대신, 피라니 게이지와 콜드 캐소드 게이지를 적절히 혼합하여 사용하세요. 또한, 시스템 정지 시 대기압 상태에서 게이지를 장시간 노출하지 않는 습관을 들이는 것이 좋습니다. 대기 중의 수분이 게이지 내부에 흡착되면 다음 가동 시 진공도에 도달하는 시간이 훨씬 길어지기 때문입니다. 이러한 작은 습관들이 모여 장비의 수명을 늘리고 불필요한 교체 비용을 막아줍니다.
