진공 피드스루의 구조와 산업별 활용 기술

진공 시스템은 외부의 대기압과 내부의 낮은 압력 상태를 분리하면서도 필요한 전기 신호, 전력, 가스, 냉각수, 회전 운동 등을 내부로 전달해야 하는 경우가 많습니다. 이때 중요한 역할을 하는 부품이 바로 진공 피드스루(Vacuum Feedthrough)입니다.

진공 피드스루는 진공 챔버의 벽을 관통하는 연결 부품으로, 챔버 내부와 외부 사이에서 필요한 기능을 전달하면서 동시에 진공 상태가 유지되도록 설계됩니다. 단순히 전선을 통과시키는 부품처럼 보일 수 있지만 실제로는 사용 압력, 온도, 전압, 전류, 가스 종류, 누설률, 재질, 절연 특성 등을 종합적으로 고려해야 합니다.

특히 반도체, 디스플레이, 진공 증착, 연구용 장비, 우주항공, 원자력, 입자가속기 등에서는 진공 수준이 매우 중요하기 때문에 피드스루의 성능이 전체 장비의 안정성과 직결될 수 있습니다. 이번 글에서는 진공 피드스루의 기본 구조와 종류, 작동 원리, 주요 재질 그리고 산업 분야별 활용 기술에 대해 알아보겠습니다.

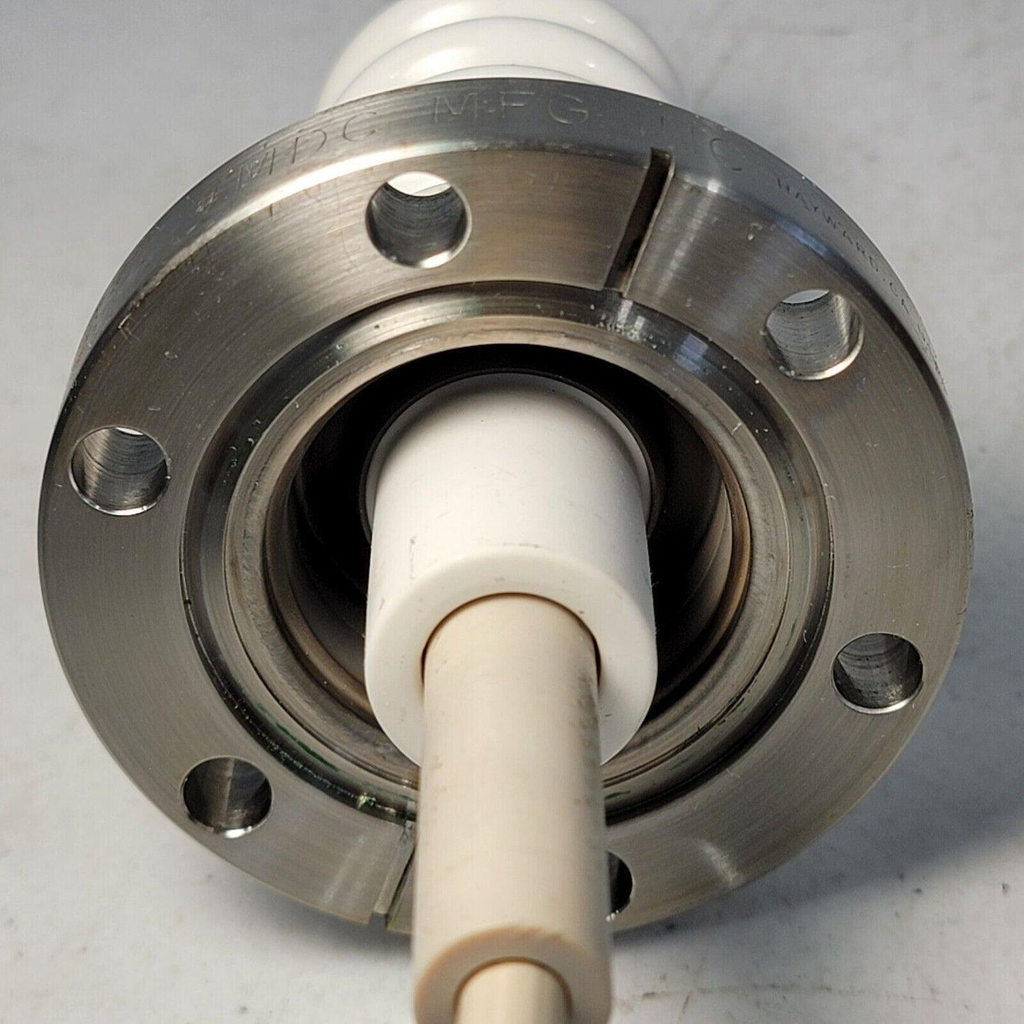

전기 피드스루

진공 피드스루란 무엇인가

진공 피드스루는 진공 챔버의 밀폐된 벽을 통해 외부의 신호나 에너지를 내부로 전달하기 위한 부품입니다. 일반적인 진공 챔버는 외부 공기가 내부로 유입되지 않도록 완전히 밀폐되어 있어야 합니다. 하지만 실제 공정에서는 내부 장치에 전력을 공급하거나 센서 신호를 측정하고, 가스를 주입하거나 냉각수를 순환시키는 등의 작업이 필요합니다.

이러한 기능을 구현하려면 챔버 벽을 통과하는 연결부가 필요합니다. 바로 이 지점에서 진공 피드스루가 사용됩니다.

일반적인 케이블이나 배관을 그대로 챔버 벽에 연결하면 접합부를 통해 공기가 유입될 가능성이 높습니다. 진공 피드스루는 이러한 문제를 해결하기 위해 금속, 세라믹, 유리, 고성능 절연재 등을 사용해 기밀성과 기능성을 동시에 확보합니다.

따라서 진공 피드스루의 핵심적인 역할은 진공을 유지하면서 필요한 에너지나 신호를 챔버 내부로 전달하는 것이라고 정리할 수 있습니다.

진공 피드스루의 기본 구조

진공 피드스루는 사용 목적에 따라 구조가 상당히 달라질 수 있지만 기본적으로 외부 연결부, 밀봉 구조, 절연체 또는 도체, 챔버 연결부 등으로 구성됩니다.

먼저 외부 연결부는 전원 케이블, 신호선, 가스관, 냉각수관 등의 외부 장치를 연결하는 부분입니다. 사용 목적에 따라 커넥터 형태나 플랜지 형태로 제작됩니다.

중앙에는 실제 기능을 전달하는 도체 또는 통로가 존재합니다. 전기용 피드스루라면 전류를 전달하는 금속 핀이 사용되고, 가스용 피드스루라면 내부에 가스가 통과할 수 있는 작은 유로가 형성됩니다.

가장 중요한 부분 중 하나는 밀봉 영역입니다. 피드스루는 챔버 벽을 관통하기 때문에 이 부분에서 누설이 발생하지 않도록 정밀하게 밀봉해야 합니다. 일반적인 진공 시스템에서는 O-링을 이용한 밀봉 방식이 사용되기도 하지만, 고진공이나 초고진공 영역에서는 금속 실링이나 세라믹 접합 구조가 활용되는 경우가 많습니다.

또한 전기용 피드스루에서는 도체와 금속 외함 사이를 절연하는 절연체가 필요합니다. 이때 세라믹은 높은 절연성과 내열성을 갖기 때문에 고온 및 고전압 환경에서 널리 사용됩니다.

진공 피드스루의 주요 종류

진공 피드스루는 전달하는 기능에 따라 여러 가지 형태로 구분할 수 있습니다.

전기 피드스루

가장 널리 사용되는 형태 중 하나가 전기 피드스루입니다. 진공 챔버 내부의 히터, 센서, 전극, 모터 등에 전력이나 전기 신호를 전달합니다.

단순한 신호 전달용 제품부터 고전류용, 고전압용 제품까지 다양한 종류가 존재합니다. 반도체 제조장비나 진공 증착장비에서는 전극과 히터에 전력을 공급하기 위해 사용되며, 연구장비에서는 온도센서나 압력센서 등의 신호를 외부 측정장치로 전달하는 용도로 활용됩니다.

열전대 피드스루

온도 측정을 위한 열전대선을 진공 챔버 내부로 연결하는 형태입니다. 진공 열처리 장비나 반도체 장비에서 챔버 내부 온도를 정확하게 측정하기 위해 사용됩니다.

열전대 자체의 특성뿐 아니라 피드스루의 절연성과 기밀성도 측정 정확도에 영향을 줄 수 있기 때문에 사용 환경에 적합한 제품을 선택해야 합니다.

가스 피드스루

가스를 진공 챔버 내부로 공급하기 위한 피드스루입니다. 공정가스, 퍼지 가스, 반응성 가스 등을 정해진 유량으로 공급하는 시스템에 사용됩니다.

가스 피드스루는 내부 유로의 재질과 표면 상태가 중요합니다. 특히 반도체나 박막 증착 공정에서는 가스 오염이 제품 품질에 영향을 줄 수 있으므로 높은 청정도가 요구됩니다.

냉각수 피드스루

진공 챔버 내부의 장치에서 발생하는 열을 제거하기 위해 냉각수를 순환시키는 용도로 사용됩니다. 고출력 전극이나 플라즈마 장비, 증착 장비 등에서 활용됩니다.

냉각수 피드스루는 전기용 피드스루와 달리 유체의 압력과 온도, 누수 방지 등을 함께 고려해야 합니다.

회전 피드스루

진공 상태를 유지하면서 챔버 내부에 회전 운동을 전달해야 할 때 사용합니다. 진공 증착장비에서 기판을 회전시키거나 특정 부품을 회전시키는 장치 등에 적용됩니다.

회전축 주변에서 진공 누설을 최소화해야 하기 때문에 일반적인 전기 피드스루보다 구조가 복잡한 경우가 많습니다.

진공 피드스루의 밀봉 기술

진공 피드스루의 성능을 결정하는 핵심 요소 가운데 하나가 밀봉 기술입니다.

상대적으로 낮은 진공 영역에서는 O-링과 같은 탄성체를 이용한 밀봉 방식이 사용될 수 있습니다. 이 방식은 설치와 유지보수가 비교적 편리하다는 장점이 있습니다.

반면 고진공이나 초고진공 시스템에서는 더욱 엄격한 기밀성이 요구됩니다. 이 경우 금속 가스켓이나 세라믹-금속 접합 기술 등이 사용될 수 있습니다.

특히 초고진공 환경에서는 재료에서 방출되는 가스인 아웃가싱(outgassing)도 중요한 문제입니다. 피드스루 자체에서 가스가 지속적으로 방출되면 진공도를 안정적으로 유지하기 어려워집니다.

따라서 초고진공용 제품은 저아웃가싱 재료를 선택하고 표면 세정 및 베이크아웃 조건 등을 고려해 설계합니다.

진공 피드스루에 사용되는 주요 재료

피드스루의 재질은 사용 환경에 따라 결정됩니다.

금속 부품에는 스테인리스강이나 기타 진공용 금속 재료가 사용될 수 있습니다. 금속은 기계적 강도가 높고 진공 환경에서 안정적으로 사용할 수 있다는 장점이 있습니다.

절연체로는 세라믹이 널리 사용됩니다. 세라믹은 전기 절연성이 뛰어나고 고온에 견딜 수 있기 때문에 고전압이나 고온 진공 시스템에서 적합합니다.

일부 제품에서는 유리와 금속을 접합하는 구조도 사용됩니다. 유리-금속 접합은 높은 기밀성을 확보할 수 있으며 특정 전기 피드스루에서 활용됩니다.

밀봉재의 경우 사용 온도와 진공 수준에 따라 적합한 재료를 선택해야 합니다. 특히 고온 진공이나 화학적으로 반응성이 높은 환경에서는 일반적인 탄성체를 사용하기 어려울 수 있습니다.

반도체 산업에서의 활용

반도체 제조장비는 진공 피드스루가 매우 중요한 대표적인 분야입니다.

증착, 식각, 이온주입, 표면처리 등 여러 공정에서 진공 환경이 필요하며, 챔버 내부의 히터와 센서, 전극 등에 전기적 연결이 이루어져야 합니다.

예를 들어 진공 증착 장비에서는 챔버 내부의 히터나 전극에 전력을 공급하고 각종 센서에서 측정된 신호를 외부 제어 시스템으로 전달해야 합니다. 이때 피드스루가 제대로 작동하지 않으면 진공 누설이나 전기적 문제가 발생해 공정 안정성이 떨어질 수 있습니다.

반도체 공정이 더욱 미세화되면서 장비 내부의 오염을 최소화하는 것도 중요해지고 있습니다. 따라서 반도체용 피드스루에서는 기밀성뿐 아니라 재료의 청정도와 낮은 아웃가싱 특성도 중요하게 고려됩니다.

디스플레이 및 진공 증착 분야

OLED와 같은 디스플레이 제조공정에서도 진공 환경을 활용하는 장비가 사용됩니다.

특히 진공 증착 과정에서는 챔버 내부에 증착원을 설치하고 기판에 박막을 형성합니다. 이 과정에서 증착원에 전력을 공급하거나 기판을 이동·회전시키는 기능이 필요합니다.

따라서 전기 피드스루와 회전 피드스루 등이 장비의 핵심 구성 요소로 활용될 수 있습니다.

증착 공정에서는 챔버 내부의 오염이 제품 품질에 직접적인 영향을 줄 수 있으므로 피드스루 역시 공정 환경에 맞는 재료와 표면처리 기술이 필요합니다.

연구 및 실험 장비에서의 활용

대학과 연구기관의 진공 실험장비에서도 피드스루가 널리 사용됩니다.

진공 챔버 내부에서 플라즈마를 발생시키거나 재료의 표면 특성을 분석하거나 새로운 박막을 제작하는 실험에서는 외부에서 내부 장치로 전력과 신호를 전달해야 합니다.

실험 목적에 따라 전기 피드스루, 열전대 피드스루, 가스 피드스루 등을 조합해 사용합니다. 연구용 장비는 실험 조건을 자주 변경해야 하기 때문에 다양한 커넥터와 모듈식 구조가 적용되는 경우도 있습니다.

우주항공 및 특수 환경 분야

우주항공 분야에서는 진공뿐만 아니라 극저온과 고온, 진동, 방사선 등의 환경을 고려해야 하는 경우가 있습니다.

진공 환경에서 전기 신호를 전달해야 하는 센서나 시험 장비에서는 피드스루가 중요한 연결 부품으로 사용됩니다. 특히 우주환경을 모사하는 시험 챔버에서는 외부 제어장치와 내부 시험체 사이에 다양한 신호와 전력을 전달해야 합니다.

이러한 환경에서는 단순히 진공 누설률만 보는 것이 아니라 온도 변화에 따른 재료의 열팽창, 전기 절연 특성, 기계적 내구성 등을 종합적으로 검토해야 합니다.

진공 피드스루 선정 시 고려사항

진공 피드스루를 선택할 때는 먼저 사용하려는 진공 수준을 확인해야 합니다. 저진공 장비와 초고진공 장비는 요구되는 밀봉 방식과 재료가 다를 수 있습니다.

두 번째로 전달해야 하는 기능을 확인해야 합니다. 전력인지 신호인지, 가스인지 냉각수인지에 따라 제품의 구조가 달라집니다.

세 번째는 사용 온도입니다. 고온 공정에서는 일반적인 밀봉재가 사용할 수 없는 경우가 있으므로 고온용 제품을 선택해야 합니다.

전기 피드스루라면 정격 전압과 전류, 절연거리, 절연저항 등을 확인해야 합니다. 가스용이라면 허용 압력과 유량, 내부 재질 및 누설 특성을 검토해야 합니다.

마지막으로 플랜지 규격과 설치 공간도 중요합니다. 기존 진공 챔버와 연결 규격이 맞지 않으면 별도의 어댑터가 필요할 수 있으므로 장비 설계 단계부터 피드스루의 크기와 위치를 함께 검토하는 것이 효율적입니다.

진공 기술에서 피드스루가 중요한 이유

진공 피드스루는 크기가 비교적 작은 부품이지만 진공 시스템 전체의 성능에 상당한 영향을 줄 수 있습니다. 특히 고진공 및 초고진공 장비에서는 아주 작은 누설이나 재료의 가스 방출도 진공도에 영향을 줄 수 있습니다.

또한 최근의 산업용 진공장비는 단순히 진공을 만드는 것에서 벗어나 온도, 전력, 가스, 회전 운동, 센서 신호 등을 동시에 제어하는 방향으로 발전하고 있습니다.

이에 따라 하나의 챔버에서 여러 기능을 수행할 수 있는 다기능 피드스루와 고온·고전압·고전류 환경에 대응하는 특수 피드스루의 중요성도 커지고 있습니다.

앞으로 반도체, 디스플레이, 배터리, 우주항공, 정밀 연구장비 등의 발전과 함께 진공 시스템의 정밀도가 높아질수록 피드스루에도 더욱 높은 기밀성, 내열성, 전기적 안정성, 청정성이 요구될 것으로 예상됩니다.

결국 진공 피드스루는 단순한 연결 부품이 아니라 진공 상태를 유지하면서 에너지와 신호, 유체, 운동을 전달하는 핵심 인터페이스 기술이라고 할 수 있습니다. 진공장비를 설계하거나 운용할 때에는 챔버와 펌프뿐만 아니라 피드스루의 구조와 성능까지 함께 고려해야 안정적인 진공 시스템을 구축할 수 있습니다.

FAQ

진공 피드스루는 일반적인 전선 연결부와 무엇이 다른가요?

일반적인 전선 연결부는 전기적 연결을 중심으로 설계되지만 진공 피드스루는 전기적 기능과 함께 진공 기밀성을 확보해야 합니다. 따라서 진공 환경에서는 특수한 밀봉 구조와 진공에 적합한 재료가 사용됩니다.

진공 피드스루에는 어떤 종류가 있나요?

대표적으로 전기 피드스루, 열전대 피드스루, 가스 피드스루, 냉각수 피드스루, 회전 피드스루 등이 있습니다. 장비의 목적에 따라 한 가지 종류만 사용하거나 여러 종류를 조합할 수 있습니다.

초고진공용 피드스루는 일반 제품과 어떻게 다른가요?

초고진공용 피드스루는 낮은 누설률뿐만 아니라 아웃가싱을 최소화하는 재료와 구조가 중요합니다. 따라서 금속 실링이나 세라믹-금속 접합 등 더욱 엄격한 기밀 구조가 사용될 수 있습니다.

진공 피드스루를 선택할 때 가장 먼저 확인해야 할 것은 무엇인가요?

사용 진공도와 전달하려는 기능을 먼저 확인하는 것이 좋습니다. 이후 사용 온도, 전압과 전류, 가스 또는 냉각수 압력, 플랜지 규격, 허용 누설률, 재질 등을 종합적으로 검토해야 적합한 제품을 선택할 수 있습니다.
