진공 플랜지와 피팅의 종류 및 밀봉 기술

진공 시스템은 반도체, 디스플레이, 배터리, 태양광, 우주항공, 진공 열처리, 표면처리 등 다양한 산업 분야에서 활용되고 있습니다. 진공 장비가 일정한 진공도를 안정적으로 유지하려면 펌프의 성능이나 챔버의 구조뿐만 아니라 배관을 연결하는 진공 플랜지와 피팅, 그리고 밀봉 기술이 매우 중요합니다.

진공 시스템에서는 외부 공기가 미세한 틈을 통해 유입되거나 내부의 기체가 연결부에서 누설되면 원하는 압력까지 진공을 형성하기 어렵습니다. 특히 고진공이나 초고진공 영역에서는 아주 작은 누설도 공정의 품질과 장비 성능에 영향을 줄 수 있습니다. 따라서 용도와 진공도에 적합한 연결 방식과 씰링 방법을 선택해야 합니다.

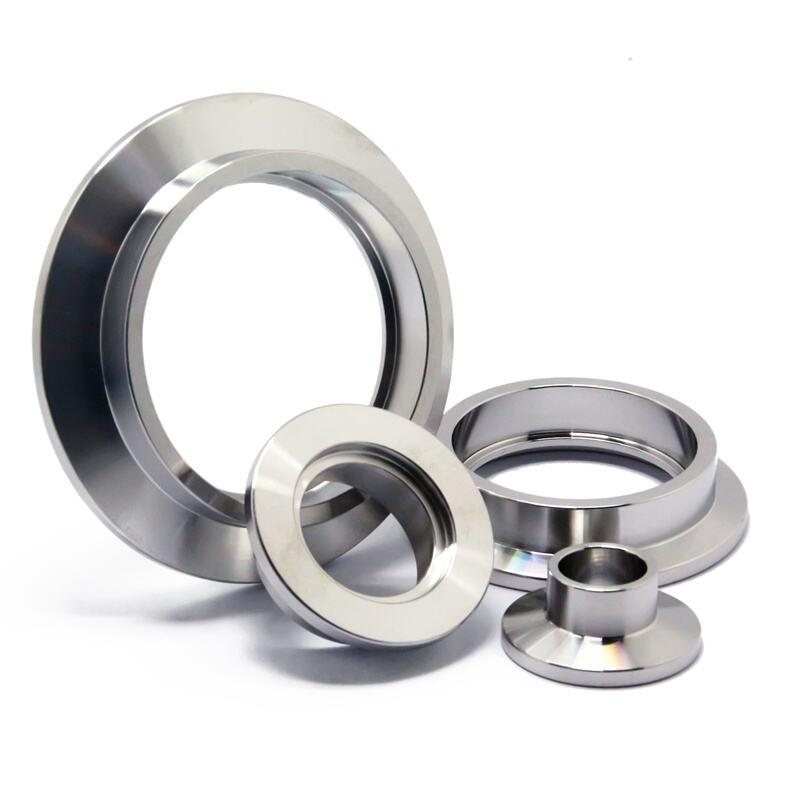

진공 KF 플랜지

진공 플랜지란 무엇인가

진공 플랜지는 진공 챔버, 펌프, 밸브, 배관, 게이지 등의 장비를 서로 연결하기 위해 사용하는 접속 부품입니다. 일반적인 산업용 배관 플랜지와 비슷한 형태를 가지고 있지만, 진공 시스템에서는 기체 누설을 최소화하고 내부의 청정도를 유지해야 한다는 점에서 차이가 있습니다.

진공 플랜지는 단순히 두 부품을 연결하는 역할만 하는 것이 아닙니다. 플랜지 사이의 밀봉 상태를 유지하면서 장비의 분해와 조립이 가능하도록 설계되며, 진공 수준과 사용 온도, 내부 가스의 종류, 장비 크기 등에 따라 적절한 규격이 선택됩니다.

대표적인 진공 플랜지에는 KF 플랜지, ISO 플랜지, CF 플랜지 등이 있습니다. 각각 구조와 밀봉 방식, 사용 가능한 진공 영역이 다르기 때문에 시스템 설계 단계에서 목적에 맞게 선택해야 합니다.

KF 플랜지의 구조와 특징

KF 플랜지는 비교적 작은 크기의 진공 배관에서 널리 사용되는 연결 방식입니다. 클램프를 이용해 플랜지를 빠르게 체결할 수 있기 때문에 장비의 유지보수와 배관 변경이 편리하다는 장점이 있습니다.

KF 플랜지 사이에는 일반적으로 센터링 링과 O-링이 배치됩니다. 두 플랜지를 맞춘 뒤 클램프로 압력을 가하면 O-링이 플랜지의 밀봉면을 눌러 기체가 통과할 수 있는 틈을 차단합니다.

KF 방식은 구조가 단순하고 조립 시간이 짧아 진공 펌프 연결, 게이지 연결, 소형 챔버 및 실험 장비 등에 많이 활용됩니다. 다만 O-링을 사용하는 구조이기 때문에 매우 높은 온도가 필요한 환경이나 극고진공 영역에서는 다른 밀봉 방식이 더 적합할 수 있습니다.

ISO 플랜지의 특징과 활용

ISO 플랜지는 비교적 큰 직경의 진공 배관과 장비에 사용하기 적합한 연결 방식입니다. 진공 장비의 대형화와 함께 배관의 높은 유량을 확보해야 하는 경우 ISO 계열 플랜지가 활용됩니다.

ISO 플랜지는 플랜지 사이에 센터링 링과 엘라스토머 O-링 등을 배치해 밀봉하는 방식이 일반적입니다. 대구경 배관을 연결하기 편리하며 진공 챔버와 펌프 사이의 연결이나 대형 진공 장치의 배관 구성 등에 적용할 수 있습니다.

대형 시스템에서는 배관의 내경과 플랜지 크기뿐만 아니라 배관 내부의 전도도도 중요합니다. 배관이 지나치게 좁거나 굴곡이 많으면 펌프의 실제 배기 성능이 떨어질 수 있으므로 플랜지 규격을 선택할 때 시스템 전체의 기체 흐름까지 고려해야 합니다.

CF 플랜지와 금속 밀봉 기술

CF 플랜지는 고진공 및 초고진공 시스템에서 중요한 역할을 하는 플랜지입니다. KF나 일부 ISO 방식과 달리 금속 가스켓을 이용해 밀봉하기 때문에 높은 진공도와 고온 환경에 적합합니다.

CF 플랜지에서는 일반적으로 금속 가스켓이 두 플랜지 사이에서 압착되면서 밀봉이 형성됩니다. 금속 씰은 엘라스토머 O-링보다 고온 환경에 강하고 기체 투과율이 낮다는 특징이 있습니다.

이러한 특성 때문에 반도체 제조장비, 표면분석 장비, 입자가속기, 연구용 초고진공 장치 등 높은 진공 성능이 요구되는 분야에서 사용됩니다.

다만 CF 플랜지는 체결 과정에서 적절한 압력을 유지해야 하며 가스켓과 밀봉면의 손상 여부도 꼼꼼하게 확인해야 합니다. 조립 과정에서 밀봉면에 흠집이나 이물질이 발생하면 누설의 원인이 될 수 있습니다.

진공 피팅의 종류

진공 피팅은 배관과 밸브, 게이지, 펌프 또는 기타 진공 부품을 연결하는 데 사용되는 부속품입니다. 플랜지와 함께 진공 시스템의 배관 구성을 완성하는 핵심 요소라고 할 수 있습니다.

대표적인 피팅에는 엘보, 티, 크로스, 리듀서, 어댑터 등이 있습니다.

엘보 피팅은 배관의 방향을 변경할 때 사용합니다. 90도 또는 다른 각도로 배관 방향을 바꿀 수 있으며 장비 내부 공간이나 설치 환경에 맞춰 배관을 구성할 수 있습니다.

티 피팅은 하나의 배관을 두 방향으로 분기할 때 사용합니다. 진공 게이지나 추가 배관을 연결할 때 활용할 수 있습니다.

크로스 피팅은 네 방향으로 배관을 연결해야 하는 시스템에서 사용됩니다. 여러 장치를 하나의 진공 라인에 연결해야 하는 실험 장비에서 활용되는 경우가 있습니다.

리듀서와 어댑터는 서로 다른 크기 또는 연결 규격을 가진 부품을 연결할 때 사용합니다. 예를 들어 배관 직경이 서로 다르거나 플랜지 규격이 다른 장치를 연결해야 하는 경우 활용할 수 있습니다.

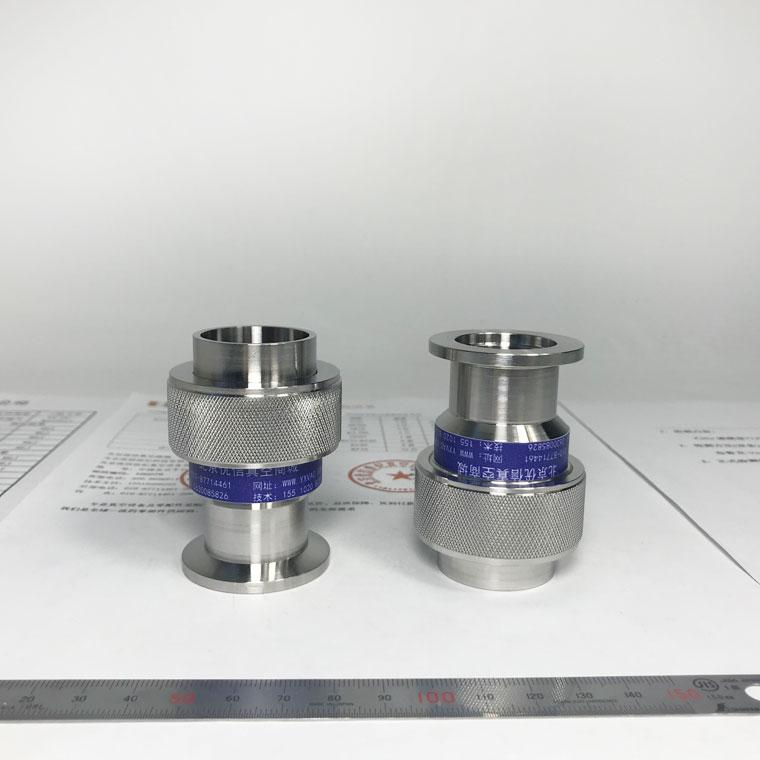

진공 피팅

O-링을 이용한 밀봉 기술

진공 시스템에서 가장 널리 사용되는 밀봉 방식 중 하나가 O-링 씰입니다. O-링은 원형 단면을 가진 탄성 소재의 밀봉 부품으로, 플랜지 또는 피팅의 홈에 장착됩니다.

두 부품을 체결하면 O-링이 압축되면서 접촉면 사이의 공간을 막습니다. 이 과정에서 외부 공기가 진공 내부로 들어오는 것을 방지합니다.

O-링 재질은 사용 환경에 따라 선택해야 합니다. 일반적인 진공 장비에서는 불소계 고무와 같은 재질이 사용되기도 하며, 온도와 화학적 환경, 사용 가스 등을 고려해 적절한 소재를 선정해야 합니다.

O-링은 반복적인 분해와 조립이 필요한 장비에 편리하지만 장시간 사용하면 열화가 발생할 수 있습니다. 표면에 균열이나 변형이 생기거나 이물질이 묻은 경우에는 밀봉 성능이 저하될 수 있으므로 정기적인 점검이 필요합니다.

금속 가스켓 밀봉의 원리

초고진공이나 고온 환경에서는 금속 가스켓을 이용한 밀봉 방식이 사용됩니다. 대표적인 것이 CF 플랜지에 사용되는 금속 가스켓입니다.

금속 가스켓은 체결 과정에서 일정한 압력을 받아 플랜지 사이의 미세한 공간을 차단합니다. 엘라스토머보다 열에 강하고 기체 투과를 줄일 수 있기 때문에 높은 진공도를 유지해야 하는 시스템에 적합합니다.

하지만 금속 밀봉은 조립 조건에 민감합니다. 플랜지의 밀봉면이 오염되거나 가스켓이 변형되면 누설 가능성이 높아질 수 있습니다. 따라서 작업 전에 접촉면을 깨끗하게 관리하고 제조사가 권장하는 체결 방법을 따르는 것이 중요합니다.

진공 누설이 발생하는 주요 원인

진공 시스템에서 누설이 발생하는 원인은 다양합니다. 가장 흔한 원인 중 하나는 O-링이나 가스켓의 손상입니다. 장시간 사용하면서 재질이 경화되거나 변형되면 밀봉력이 감소할 수 있습니다.

플랜지 체결 상태가 적절하지 않은 경우에도 누설이 발생할 수 있습니다. 한쪽에만 지나치게 큰 힘이 가해지면 균일한 밀봉이 이루어지지 않을 수 있습니다.

또한 플랜지 표면에 먼지, 금속 입자, 오일 또는 기타 이물질이 묻어 있는 경우에도 밀봉 성능이 떨어질 수 있습니다. 따라서 조립 전에 밀봉면을 청소하고 부품의 손상 여부를 확인하는 작업이 중요합니다.

진공 누설을 확인하기 위해서는 압력 상승률을 확인하거나 헬륨 누설 검출기 등을 활용할 수 있습니다. 특히 높은 진공도가 필요한 장비에서는 누설 위치를 정확하게 찾아 수리하는 과정이 중요합니다.

진공 플랜지 선택 시 고려해야 할 사항

진공 플랜지를 선택할 때는 단순히 연결 가능한 규격만 확인해서는 안 됩니다. 우선 필요한 진공 수준을 확인해야 합니다. 중진공과 고진공, 초고진공에서는 적합한 밀봉 방식이 서로 다를 수 있습니다.

사용 온도도 중요한 요소입니다. 고온 공정에서는 O-링의 사용 온도 범위를 확인해야 하며, 높은 온도가 지속되는 환경이라면 금속 씰을 검토할 수 있습니다.

배관 크기와 필요한 배기 속도도 고려해야 합니다. 배관의 직경이 작으면 기체 흐름에 저항이 발생해 펌프가 충분한 성능을 발휘하지 못할 수 있습니다.

마지막으로 유지보수 빈도와 조립 편의성도 중요합니다. 자주 분해해야 하는 실험 장비라면 신속하게 체결할 수 있는 구조가 편리할 수 있으며, 장기간 높은 진공도를 유지해야 하는 장비라면 밀봉 성능을 우선적으로 고려해야 합니다.

진공 시스템에서 밀봉 기술이 중요한 이유

진공 장비의 성능은 펌프 하나만으로 결정되지 않습니다. 펌프가 아무리 높은 배기 속도를 가지고 있어도 플랜지나 피팅에서 지속적으로 외부 기체가 유입되면 목표 진공도에 도달하기 어렵습니다.

특히 반도체와 디스플레이처럼 공정 환경의 청정도가 중요한 산업에서는 작은 누설뿐만 아니라 재료에서 발생하는 가스 방출도 문제가 될 수 있습니다. 따라서 플랜지와 피팅을 선택할 때는 누설 방지뿐만 아니라 재료의 특성, 표면 청정도, 온도 조건까지 함께 고려해야 합니다.

결국 진공 플랜지와 피팅은 단순한 배관 연결 부품이 아니라 진공 시스템의 기밀성과 안정성을 결정하는 핵심 구성요소라고 할 수 있습니다. 사용 목적에 맞는 플랜지 규격을 선택하고 적절한 O-링 또는 금속 가스켓을 적용하며, 조립과 유지보수 과정에서 밀봉면을 깨끗하게 관리하는 것이 안정적인 진공 환경을 구축하는 기본입니다.
