진공 벨로즈의 구조와 진공 배관 적용 원리

진공 시스템에서 벨로즈가 필요한 이유

진공 장비를 설계할 때 배관과 챔버를 단순히 단단하게 연결하는 것만으로는 안정적인 시스템을 구축하기 어렵습니다. 장비가 작동하는 과정에서 열이 발생하거나 부품이 움직이면 배관에 미세한 변위와 진동이 발생하기 때문입니다. 특히 반도체, 디스플레이, 진공 증착, 열처리, 분석 장비처럼 높은 수준의 진공도를 요구하는 설비에서는 이러한 움직임을 효과적으로 흡수할 수 있는 부품이 필요합니다.

이때 활용되는 대표적인 부품이 진공 벨로즈(Vacuum Bellows)입니다. 벨로즈는 얇은 금속을 주름진 형태로 제작해 축 방향이나 일정 범위의 측방향 움직임을 흡수할 수 있도록 만든 유연한 진공 부품입니다.

일반적인 금속 배관은 강성이 높기 때문에 배관 양쪽에서 발생하는 미세한 변위를 스스로 흡수하기 어렵습니다. 반면 벨로즈는 주름 구조가 탄성 변형을 일으키면서 배관이나 장비 사이에서 발생하는 변위를 흡수합니다. 따라서 진공 챔버와 펌프를 연결하거나 움직이는 장치와 고정된 진공 배관을 연결할 때 매우 유용하게 사용됩니다.

진공 벨로즈의 중요한 특징은 내부 공간이 진공 상태를 유지하면서도 외부에서 발생하는 움직임에 대응할 수 있다는 점입니다. 즉, 단순한 진동 완충 부품이 아니라 진공 경계를 유지하면서 기계적인 변위를 흡수하는 부품이라고 이해할 수 있습니다.

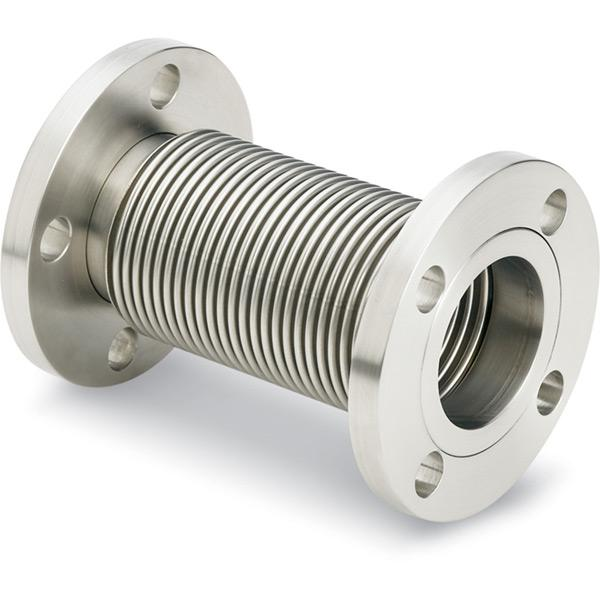

배관용 진공 벨로즈

진공 벨로즈의 기본 구조

진공 벨로즈는 크게 벨로즈 본체와 연결부로 구성됩니다. 본체는 얇은 금속판을 여러 겹의 주름 형태로 제작하며, 양쪽 끝에는 플랜지나 용접용 연결부가 설치됩니다.

벨로즈의 주름은 제품의 유연성을 결정하는 핵심 요소입니다. 주름의 높이와 간격, 개수, 재질의 두께에 따라 허용되는 변위와 스프링 특성이 달라집니다. 일반적으로 주름이 여러 개 형성되어 있기 때문에 하나의 긴 금속관보다 훨씬 쉽게 축 방향으로 압축되거나 늘어날 수 있습니다.

양쪽 끝의 연결 방식도 중요합니다. 진공 시스템에서는 KF, ISO, CF와 같은 진공 플랜지가 사용되거나 다른 배관 및 장비와 직접 용접되는 형태가 사용될 수 있습니다. 사용되는 플랜지 규격은 시스템의 압력 범위와 배관 크기, 분해 및 유지보수 방식 등에 따라 결정됩니다.

벨로즈 내부의 표면 상태 역시 진공 성능과 관련이 있습니다. 고진공이나 초고진공 환경에서는 표면에 남아 있는 수분이나 오염물질이 진공을 방해할 수 있기 때문에 적절한 세정과 표면 처리가 요구됩니다.

재질로는 스테인리스강이 널리 사용됩니다. 특히 SUS 계열의 스테인리스강은 내식성과 기계적 특성이 우수하고 진공 환경에서 비교적 안정적인 특성을 보여 다양한 진공 장비에 적용됩니다.

주름 구조가 움직임을 흡수하는 원리

진공 벨로즈의 가장 중요한 원리는 주름의 탄성 변형입니다. 일반적인 직선형 배관은 외부에서 힘이 가해졌을 때 변형이 제한적이지만, 벨로즈는 주름이 조금씩 변형되면서 전체적인 움직임을 흡수합니다.

예를 들어 진공 챔버와 펌프 사이의 배관 길이가 열에 의해 미세하게 변한다고 가정해 보겠습니다. 두 장비가 단단한 직선 배관으로 연결되어 있다면 열팽창으로 발생한 힘이 플랜지와 장비 연결부에 전달될 수 있습니다.

반면 벨로즈가 중간에 설치되어 있으면 주름이 압축되거나 늘어나면서 배관 길이의 변화를 일부 흡수할 수 있습니다. 이를 통해 장비 연결부에 전달되는 응력을 줄이는 데 도움이 됩니다.

또한 펌프에서 발생하는 진동을 배관으로 직접 전달하는 것을 줄이는 데도 활용할 수 있습니다. 특히 로터리 펌프나 터보분자펌프처럼 회전 부품이 있는 장비에서는 진동 관리가 중요합니다.

다만 벨로즈가 모든 종류의 움직임을 무제한으로 흡수할 수 있는 것은 아닙니다. 제품마다 허용 가능한 축 방향 변위, 횡 방향 변위, 각도 변위 및 반복 횟수가 정해져 있습니다. 따라서 설치 전에 제조사가 제공하는 허용 변위와 수명 데이터를 확인해야 합니다.

진공 배관에 벨로즈를 적용하는 방법

진공 배관에서 벨로즈를 적용하는 대표적인 위치는 펌프와 챔버 사이입니다. 펌프는 작동 과정에서 진동을 발생시킬 수 있고, 챔버나 배관은 상대적으로 고정되어 있기 때문에 두 장비를 직접 연결하면 진동이 전달될 가능성이 있습니다.

이때 적절한 벨로즈를 설치하면 펌프와 배관 사이의 기계적인 연결을 유연하게 만들 수 있습니다. 특히 터보분자펌프의 흡입구 또는 배기 측 배관에서 진동과 열팽창을 고려해 벨로즈를 활용하는 경우가 있습니다.

또 다른 적용 분야는 이동형 진공 장비입니다. 진공 밸브나 스테이지처럼 일정한 범위에서 움직이는 장치에서는 일반 배관만으로 진공 라인을 연결하기 어려울 수 있습니다. 벨로즈는 장치의 움직임을 따라가면서 내부의 진공 공간을 유지할 수 있어 이러한 구조에 적합합니다.

진공 배관을 설계할 때는 벨로즈의 길이만 보고 선택해서는 안 됩니다. 배관 직경, 진공도, 온도, 사용 압력, 움직임의 방향, 반복 횟수, 설치 공간 등을 종합적으로 검토해야 합니다.

특히 벨로즈를 과도하게 압축하거나 늘린 상태로 설치하면 예상보다 빠르게 피로가 발생할 수 있습니다. 따라서 설치 과정에서 자연스러운 상태를 유지하고 제조사가 지정한 허용 범위를 벗어나지 않도록 해야 합니다.

진공 벨로즈의 종류

진공 벨로즈는 제작 방식과 용도에 따라 여러 종류로 구분할 수 있습니다. 대표적으로 포밍 벨로즈와 용접 벨로즈가 있습니다.

포밍 벨로즈는 금속 튜브나 얇은 금속 소재를 성형해 주름을 만드는 방식입니다. 비교적 다양한 형상으로 제작할 수 있으며 여러 산업용 진공 배관에서 활용됩니다.

용접 벨로즈는 얇은 금속 다이어프램을 여러 장 연결해 주름 구조를 형성하는 방식입니다. 다이어프램의 두께와 형상 등을 정밀하게 설계할 수 있기 때문에 높은 유연성이 필요한 진공 시스템이나 정밀 장비에 사용됩니다.

사용 목적에 따라 단순히 배관의 열팽창을 흡수하는 제품과 반복적인 움직임을 견디도록 설계된 제품을 구분해야 합니다. 장비가 자주 움직이는 환경이라면 정적인 변위보다 반복 피로 수명이 더욱 중요한 설계 조건이 될 수 있습니다.

고진공과 초고진공에서의 벨로즈

고진공 및 초고진공 시스템에서는 일반 산업용 벨로즈보다 더욱 엄격한 조건이 요구됩니다. 진공도가 높아질수록 내부에서 발생하는 가스 방출과 누설 문제가 시스템 성능에 큰 영향을 미칠 수 있기 때문입니다.

벨로즈 내부에 수분이나 유기물 등의 오염이 남아 있으면 진공을 형성하는 데 시간이 오래 걸리거나 목표 압력까지 도달하기 어려울 수 있습니다. 따라서 고진공용 벨로즈는 재질뿐 아니라 세정과 조립 과정도 중요합니다.

초고진공 영역에서는 스테인리스강 벨로즈와 함께 금속 실링 구조가 사용되는 경우가 많습니다. CF 플랜지처럼 금속 가스켓을 이용하는 연결 방식은 높은 진공 성능을 요구하는 시스템에서 활용됩니다.

또한 벨로즈 표면의 미세한 손상이나 용접부의 결함도 누설 원인이 될 수 있습니다. 따라서 제조 단계에서 용접 품질과 누설 검사를 관리하는 것이 중요합니다.

벨로즈 설치 시 주의해야 할 사항

진공 벨로즈를 설치할 때 가장 먼저 확인해야 하는 것은 제품의 허용 변위입니다. 축 방향으로 얼마나 압축하거나 늘릴 수 있는지, 측방향 움직임은 어느 정도까지 가능한지 확인해야 합니다.

두 번째는 배관의 무게를 벨로즈가 불필요하게 지지하지 않도록 하는 것입니다. 벨로즈는 유연한 부품이기 때문에 무거운 배관을 직접 지지하도록 설계하면 변형이나 피로가 증가할 수 있습니다. 필요한 경우 별도의 배관 지지대를 설치하는 것이 좋습니다.

세 번째는 과도한 비틀림을 피하는 것입니다. 벨로즈는 축 방향이나 설계된 방향의 움직임에는 대응할 수 있지만 비틀림에는 상대적으로 취약할 수 있습니다. 따라서 배관을 조립하면서 벨로즈를 억지로 돌려 맞추는 방식은 피해야 합니다.

네 번째는 내부 유로를 불필요하게 좁히지 않는 것입니다. 벨로즈의 주름 구조는 일반 직관보다 내부 표면적이 크기 때문에 유동 특성과 컨덕턴스에 영향을 줄 수 있습니다. 고진공 시스템에서는 배관 직경과 길이뿐 아니라 벨로즈가 전체 진공 배기 성능에 미치는 영향도 검토할 필요가 있습니다.

진공 벨로즈의 유지보수와 점검

벨로즈는 외관상 큰 문제가 없어 보여도 반복적인 변위와 열 변화가 누적되면 피로가 발생할 수 있습니다. 따라서 장기간 사용하는 장비에서는 정기적인 점검이 필요합니다.

외부에서는 주름 부분의 변형이나 균열, 찌그러짐, 용접부 손상 등을 확인할 수 있습니다. 진공 성능이 갑자기 저하되었다면 벨로즈와 연결부에서 누설이 발생하는지도 점검해야 합니다.

고진공 장비에서는 헬륨 누설 검사와 같은 방법을 활용해 미세한 누설을 확인할 수 있습니다. 특히 벨로즈를 반복적으로 움직이는 장비에서는 예상 사용 횟수와 실제 작동 횟수를 관리하는 것이 중요합니다.

벨로즈에 문제가 발생하면 단순히 외관만 확인하고 계속 사용하는 것보다 시스템의 진공도 변화, 누설량, 작동 횟수 등을 함께 분석하는 것이 좋습니다.

산업 현장에서의 활용 분야

진공 벨로즈는 반도체 제조 장비, 디스플레이 장비, 진공 증착 장비, 표면처리 장비, 진공 열처리 장비 등 다양한 분야에서 활용됩니다.

반도체 제조에서는 공정 챔버와 펌프, 밸브, 이송 장치 사이의 진공 연결부에서 활용될 수 있습니다. 장비 내부의 움직임과 진동을 관리하면서 진공 상태를 유지해야 하기 때문입니다.

진공 증착 분야에서는 증착 챔버와 진공 펌프 사이의 연결부뿐만 아니라 이동식 부품의 진공 연결에도 사용됩니다. 연구용 장비와 분석 장비에서도 정밀한 움직임을 진공 공간 내부로 전달하기 위한 부품으로 활용할 수 있습니다.

또한 우주항공, 원자력, 연구용 진공 시스템 등 특수한 환경에서는 온도 변화와 기계적인 변위에 대응하기 위해 벨로즈가 사용될 수 있습니다.

진공 벨로즈 선택의 핵심 기준

적절한 제품을 선택하기 위해서는 먼저 사용 진공도를 확인해야 합니다. 저진공 시스템과 고진공·초고진공 시스템은 요구되는 재질과 실링 방식이 다를 수 있습니다.

다음으로 배관의 크기와 연결 규격을 확인해야 합니다. KF, ISO, CF 등 시스템에 맞는 플랜지를 선택하고, 설치 공간에 맞는 전체 길이도 결정해야 합니다.

이와 함께 사용 온도, 압력 조건, 이동량, 반복 횟수, 진동 환경을 검토해야 합니다. 단순히 같은 직경의 제품을 선택하는 것보다 실제 사용 조건에 맞는 허용 변위와 피로 수명을 확인하는 것이 중요합니다.

결국 진공 벨로즈는 진공 시스템의 유연한 연결부 역할을 하면서 열팽창과 진동, 기계적인 변위를 흡수하는 핵심 부품이라고 할 수 있습니다. 올바르게 선정하고 설치하면 장비 연결부에 발생하는 불필요한 응력을 줄이고 진공 시스템의 안정적인 운전에 도움을 줄 수 있습니다.

진공 장비의 성능은 펌프 하나만으로 결정되지 않습니다. 챔버, 배관, 밸브, 플랜지, 피팅, 실링 부품 그리고 벨로즈가 서로 적절하게 조합되어야 원하는 진공 환경을 유지할 수 있습니다. 따라서 진공 시스템을 설계할 때는 벨로즈를 단순한 연결 부품이 아니라 진공 품질과 장비 신뢰성에 영향을 미치는 중요한 구성요소로 접근하는 것이 필요합니다.

FAQ

진공 벨로즈는 일반 배관과 무엇이 다른가요?

진공 벨로즈는 주름진 금속 구조를 이용해 축 방향이나 측방향의 변위를 흡수할 수 있다는 점이 일반적인 직선 배관과 다릅니다. 열팽창이나 장비 진동, 이동 장치의 변위를 완화하는 목적으로 사용됩니다.

진공 벨로즈는 고진공에서도 사용할 수 있나요?

사용할 수 있습니다. 다만 고진공이나 초고진공에서는 재질, 표면 처리, 세정 상태, 용접 품질, 누설률 및 실링 방식 등을 사용 조건에 맞게 선정해야 합니다. 특히 초고진공 시스템에서는 벨로즈 자체의 가스 방출과 미세 누설 가능성을 고려해야 합니다.

진공 벨로즈를 설치할 때 가장 주의할 점은 무엇인가요?

제품에서 정한 허용 변위를 넘기지 않는 것이 중요합니다. 또한 벨로즈가 무거운 배관을 지지하지 않도록 하고, 비틀림이나 과도한 압축·인장을 피해야 합니다. 배관 지지대를 적절히 설치하고 실제 운전 조건에 맞는 제품을 선정하는 것도 중요합니다.
