콜드 캐소드 게이지의 구조와 진공도 측정 원리

진공 기술은 반도체, 디스플레이, 진공 증착, 표면처리, 우주항공, 연구장비 등 다양한 산업에서 활용되고 있습니다. 진공 시스템을 안정적으로 운전하기 위해서는 현재 챔버 내부의 압력이 어느 정도인지 정확하게 확인하는 과정이 필요합니다. 이를 위해 다양한 종류의 진공 게이지가 사용되며, 측정 압력 범위와 측정 방식에 따라 적절한 장비를 선택하게 됩니다.

그중 콜드 캐소드 게이지(Cold Cathode Gauge)는 고진공 영역에서 압력을 측정하는 대표적인 진공 측정 장치입니다. 별도의 가열 필라멘트를 사용하지 않고 전기장과 자기장을 이용해 기체를 이온화한 뒤 발생하는 방전 현상을 이용한다는 점에서 다른 방식의 진공 게이지와 구별됩니다.

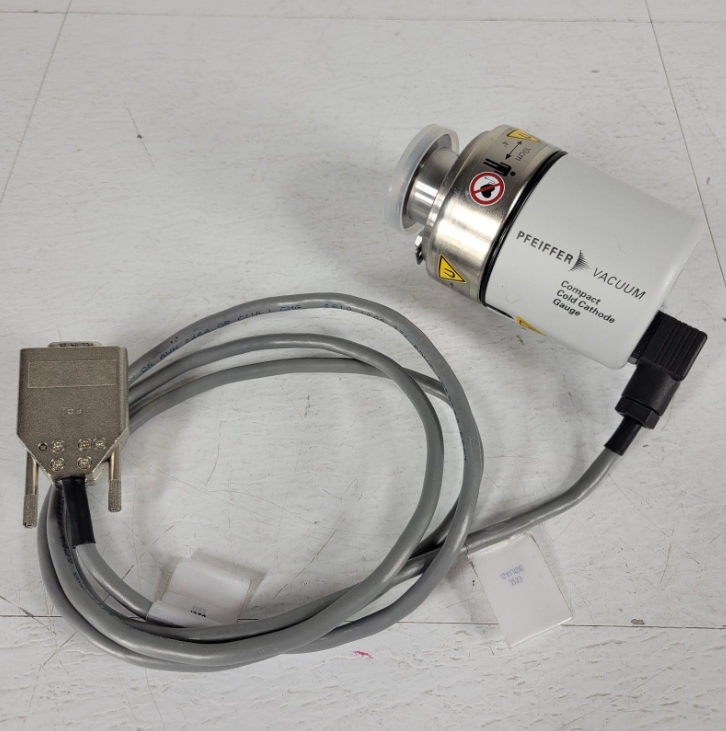

Pfeiffer Vacuum IKR 251 계열 콜드 캐소드 게이지(Cold Cathode Gauge)

콜드 캐소드 게이지란 무엇인가

콜드 캐소드 게이지는 말 그대로 고온으로 가열되는 음극인 ‘핫 캐소드’를 사용하지 않는 방식의 진공 게이지입니다. 일반적인 열음극 이온화 게이지는 필라멘트를 가열해 전자를 방출시키지만, 콜드 캐소드 방식은 전기장과 자기장을 이용해 전자를 움직이면서 잔류 기체 분자를 이온화합니다.

진공 챔버 내부의 압력이 낮아지면 기체 분자의 수가 감소합니다. 이 상태에서 게이지 내부에 적절한 전압을 인가하면 전자가 기체 분자와 충돌하면서 이온과 추가 전자를 만들어내는 과정이 발생합니다. 이러한 이온화가 반복되면서 플라즈마에 가까운 방전 상태가 형성되고, 이때 발생하는 전류를 측정해 내부 압력을 추정합니다.

따라서 콜드 캐소드 게이지의 핵심은 단순히 전압을 측정하는 것이 아니라, 저압 환경에서 발생하는 기체 방전과 이온화 현상을 압력 정보로 변환하는 것이라고 볼 수 있습니다.

콜드 캐소드 게이지의 기본 구조

콜드 캐소드 게이지는 제조사와 제품 형태에 따라 세부적인 구조가 다르지만 기본적으로 진공 포트와 전극, 자기장 발생부, 절연체 및 측정 회로 등으로 구성됩니다.

가장 중요한 부분 중 하나는 음극과 양극으로 구성된 전극 구조입니다. 전극 사이에 높은 전위차를 형성하면 전자가 이동할 수 있는 환경이 만들어집니다. 이때 자기장을 함께 이용하면 전자의 이동 경로가 길어져 기체 분자와 충돌할 가능성을 높일 수 있습니다.

또 다른 핵심 요소는 자석 또는 자기장 발생 구조입니다. 자기장은 전자의 운동을 특정 방향으로 휘게 만들어 게이지 내부에서 전자가 더 긴 경로를 이동하도록 합니다. 결과적으로 매우 적은 양의 잔류 기체가 존재하는 고진공 환경에서도 이온화가 발생할 가능성을 높일 수 있습니다.

이외에도 게이지 내부의 절연체는 전극 사이의 전기적 절연을 유지하고, 외부 연결부는 진공 챔버와 측정 장치를 연결하는 역할을 합니다. 측정 회로에서는 방전으로 발생하는 전류 등을 감지해 압력값으로 변환합니다.

진공도는 어떻게 측정하는가

콜드 캐소드 게이지의 측정 원리를 이해하려면 먼저 진공과 기체 분자의 관계를 알아야 합니다.

대기압 상태에서는 진공 공간 안에 매우 많은 기체 분자가 존재합니다. 반면 진공펌프를 작동시키면 챔버 내부의 기체가 배출되면서 압력이 감소합니다. 고진공 상태에서는 기체 분자의 밀도가 매우 낮아지기 때문에 일반적인 압력 측정 방식만으로는 정확한 측정이 어려워집니다.

콜드 캐소드 게이지는 이러한 환경에서 기체 분자를 전기적으로 이온화합니다. 게이지 내부에서 전자가 이동하면서 잔류 기체 분자와 충돌하면 기체 분자가 양이온과 전자로 분리됩니다. 새롭게 만들어진 전자 역시 전기장과 자기장의 영향을 받아 이동하면서 다른 기체 분자와 충돌할 수 있습니다.

이 과정이 반복되면 방전 상태가 유지될 수 있습니다. 이때 형성되는 방전 전류는 게이지 내부에 존재하는 기체의 양과 관련성을 가지므로, 전류 신호를 측정하여 압력값으로 환산할 수 있습니다.

즉, 압력이 높을수록 상대적으로 충돌할 기체 분자가 많아지고 방전이 발생하기 쉬워집니다. 반대로 압력이 낮아질수록 기체 분자의 수가 감소해 방전 전류도 변화합니다. 측정 회로는 이러한 변화를 이용해 진공도를 표시합니다.

자기장이 중요한 이유

콜드 캐소드 게이지에서 자기장은 매우 중요한 역할을 합니다. 고진공 상태에서는 게이지 내부에 존재하는 기체 분자의 수가 매우 적기 때문에 전자가 직선으로 빠르게 이동하면 기체 분자와 충돌할 가능성이 낮아집니다.

이 문제를 해결하기 위해 자기장을 이용해 전자의 이동 경로를 휘게 만듭니다. 전자는 전기장과 자기장의 영향을 동시에 받으면서 게이지 내부에서 상대적으로 긴 경로를 이동하게 됩니다.

전자의 이동 거리가 길어지면 잔류 기체 분자와 충돌할 가능성이 높아지고, 결과적으로 이온화가 발생하기 쉬워집니다. 이것은 콜드 캐소드 게이지가 낮은 압력 영역에서 방전을 유지하고 압력을 측정할 수 있도록 하는 중요한 원리입니다.

이러한 구조 때문에 콜드 캐소드 게이지는 고진공 시스템에서 압력 상태를 확인하는 데 활용될 수 있습니다.

콜드 캐소드 게이지의 장점

콜드 캐소드 게이지의 가장 큰 특징은 가열 필라멘트가 필요하지 않다는 것입니다. 열음극 방식에서는 필라멘트를 높은 온도로 가열해 전자를 방출해야 하지만, 콜드 캐소드 방식에서는 전기장과 자기장을 활용합니다.

따라서 필라멘트가 끊어지는 문제를 피할 수 있으며, 상대적으로 견고한 구조를 구현하기에 유리합니다. 또한 고진공 영역에서 장시간 운전해야 하는 장비에 적용할 수 있다는 장점이 있습니다.

진공 증착 장비, 반도체 제조 장비, 연구용 진공 시스템, 표면처리 장비 등에서는 챔버 내부의 압력을 지속적으로 확인해야 하기 때문에 이러한 특성이 중요합니다.

사용 시 주의해야 할 점

콜드 캐소드 게이지가 모든 압력 영역에서 동일한 성능을 보이는 것은 아닙니다. 측정 가능한 압력 범위가 제품별로 다르며, 가스의 종류에 따라서도 측정 특성이 달라질 수 있습니다.

특히 콜드 캐소드 방식은 방전을 이용하기 때문에 충분한 방전이 형성되지 않는 매우 낮은 압력 영역에서는 측정이 어려울 수 있습니다. 또한 진공 시스템을 처음 배기할 때처럼 압력이 상대적으로 높은 상태에서는 게이지를 보호하기 위해 적절한 운전 조건을 고려해야 합니다.

게이지 내부에 오염물이나 증착물이 쌓이면 측정 특성이 변화할 수 있으므로 진공 시스템의 사용 환경에 맞춰 정기적인 점검과 관리가 필요합니다.

또한 콜드 캐소드 게이지의 표시값을 절대적인 압력값으로만 판단하기보다는 사용하는 가스의 종류, 게이지의 설치 위치, 시스템의 상태 등을 함께 고려하는 것이 좋습니다.

다른 진공 게이지와 함께 사용하는 이유

실제 진공 시스템에서는 하나의 게이지만 사용하는 경우보다 여러 종류의 진공 게이지를 압력 영역에 맞춰 함께 사용하는 경우가 많습니다.

예를 들어 비교적 높은 진공 영역에서는 피라니 게이지와 같은 열전도 방식의 게이지를 사용할 수 있고, 더 높은 진공 영역에서는 콜드 캐소드 게이지나 이온화 게이지 등을 사용할 수 있습니다.

각 게이지는 측정 원리와 적합한 압력 범위가 다르기 때문에 여러 측정 장치를 조합하면 진공 시스템의 전체적인 상태를 보다 안정적으로 관리할 수 있습니다.

특히 반도체 제조나 진공 증착처럼 공정 압력이 제품 품질에 직접적인 영향을 미치는 분야에서는 압력 측정 장치의 선택과 교정, 유지관리가 중요한 공정 관리 요소가 됩니다.

콜드 캐소드 게이지의 산업적 활용

콜드 캐소드 게이지는 고진공이 필요한 다양한 산업 분야에서 활용됩니다. 반도체 공정에서는 증착이나 식각 등 진공 환경이 필요한 장비의 압력 상태를 확인하는 데 사용될 수 있습니다.

디스플레이 제조 분야에서도 진공 챔버 내부의 압력 상태를 관리하기 위해 관련 진공 측정 장비가 사용됩니다. 또한 진공 열처리, 표면처리, 진공 증착, 박막 제조 등의 산업 장비에서도 고진공 측정 기술이 중요합니다.

연구 분야에서는 재료의 물성 분석이나 표면 연구를 위한 고진공 장비에 적용되며, 우주항공 분야에서도 진공 환경을 재현하는 시험 설비의 압력 측정 기술과 관련되어 있습니다.

마무리

콜드 캐소드 게이지는 가열 필라멘트 대신 전기장과 자기장을 활용해 잔류 기체를 이온화하고, 이 과정에서 발생하는 방전 전류를 이용해 진공도를 측정하는 장치입니다.

특히 고진공 영역에서 사용하기 적합하며, 필라멘트를 사용하지 않는 구조적 특성 때문에 다양한 산업용 진공 시스템에서 활용되고 있습니다.

진공 기술이 반도체와 디스플레이, 배터리, 우주항공, 표면처리 등으로 확대되면서 진공도를 정확하게 측정하고 관리하는 기술의 중요성도 함께 커지고 있습니다. 콜드 캐소드 게이지의 구조와 측정 원리를 이해하면 고진공 시스템이 어떤 방식으로 내부 압력을 확인하고 안정적인 공정 조건을 유지하는지 이해하는 데 도움이 됩니다.

FAQ

콜드 캐소드 게이지는 어떤 압력 영역에서 사용하나요?

콜드 캐소드 게이지는 주로 고진공 영역의 압력을 측정하기 위해 사용합니다. 다만 실제 측정 범위는 제품의 구조와 제조사에 따라 다르므로 사용할 게이지의 사양서를 확인해야 합니다. 또한 측정 대상 가스의 종류에 따라 실제 표시값에 차이가 발생할 수 있습니다.

콜드 캐소드 게이지와 이온화 게이지의 차이는 무엇인가요?

대표적인 차이는 전자를 만드는 방식입니다. 일반적인 열음극 이온화 게이지는 필라멘트를 가열해 전자를 방출하는 반면, 콜드 캐소드 게이지는 전기장과 자기장을 이용해 방전을 발생시키고 기체를 이온화합니다. 따라서 필라멘트의 유무와 측정 구조에서 차이가 있습니다.

콜드 캐소드 게이지는 왜 자기장을 사용하나요?

고진공에서는 기체 분자의 수가 매우 적기 때문에 전자가 기체 분자와 충돌할 확률도 낮아집니다. 자기장을 이용하면 전자의 이동 경로를 길게 만들어 기체 분자와 충돌할 가능성을 높일 수 있습니다. 이를 통해 낮은 압력에서도 이온화와 방전이 발생하도록 돕습니다.
