로터리 베인 진공펌프의 구조와 작동 원리

로터리 베인 진공펌프의 세계로 초대합니다

산업 현장부터 연구소, 그리고 일상적인 가전제품에 이르기까지 우리 주변에는 눈에 보이지 않지만 매우 중요한 역할을 하는 장치들이 많습니다. 그중 하나가 바로 로터리 베인 진공펌프입니다. 진공이라는 환경을 만들어내어 공기나 가스를 제거함으로써 제품의 품질을 높이거나 특정 공정을 가능하게 만드는 이 장치는 현대 기술의 숨은 공신이라 할 수 있습니다.

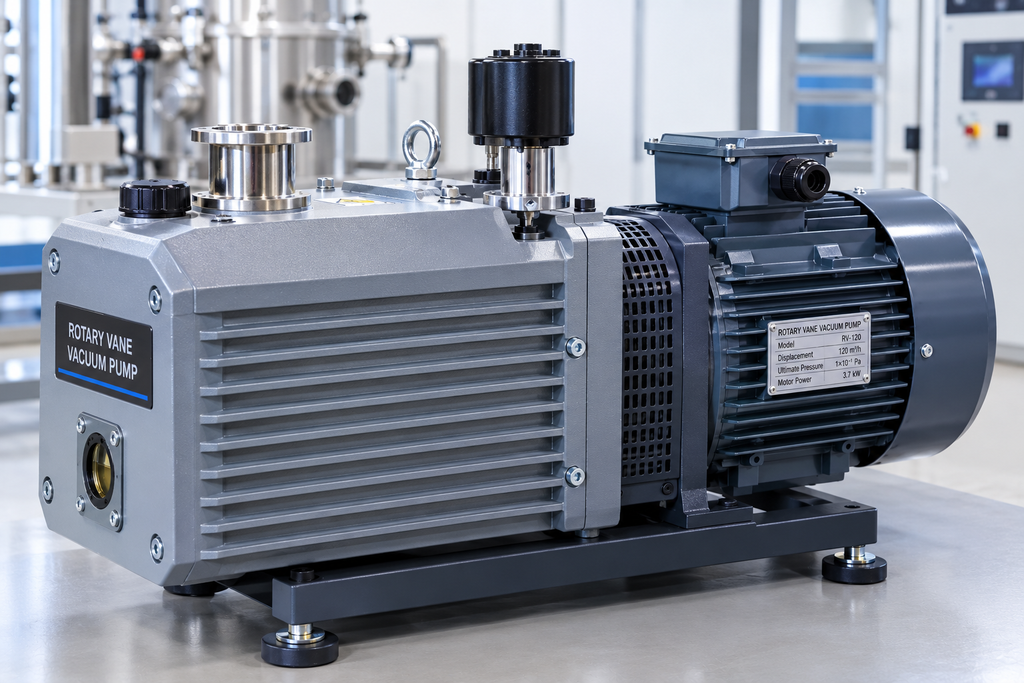

산업용 로터리 베인 진공 펌프 어셈블리

로터리 베인 진공펌프의 기본 개념과 작동 원리

로터리 베인 진공펌프는 이름 그대로 회전하는 날개(베인)를 이용해 기체를 흡입하고 압축하여 배출하는 장치입니다. 핵심 구조는 원통형 하우징 내부에 편심(중심이 어긋나게) 배치된 회전체(로터)와 그 로터에 삽입된 여러 개의 베인으로 구성됩니다.

작동 과정의 4단계

• 흡입 단계: 로터가 회전하면서 베인이 하우징 벽면을 따라 움직이고, 이 과정에서 로터와 하우징 사이에 공간이 생기며 외부의 기체가 펌프 내부로 빨려 들어옵니다.

• 밀폐 단계: 로터가 계속 회전하면 베인이 기체를 가두어 외부와 차단된 독립적인 공간을 형성합니다.
• 압축 단계: 공간이 점차 좁아지면서 갇힌 기체의 부피가 줄어들고 압력이 높아집니다.
• 배출 단계: 압축된 기체가 배출구를 통해 펌프 밖으로 밀려 나갑니다.

이 과정이 아주 빠른 속도로 반복되면서 펌프 연결부의 기체를 지속적으로 제거하여 진공 상태를 만들어내는 것입니다.

우리 생활 속 어디에서 사용되고 있을까요

진공펌프는 단순히 공장 기계에만 쓰이는 것이 아닙니다. 우리가 일상에서 접하는 많은 제품이 이 펌프의 도움을 받고 있습니다.

• 식품 포장: 진공 포장기를 떠올려보세요. 식품 내부의 공기를 제거하여 산소 접촉을 막음으로써 부패를 늦추고 신선도를 유지합니다.

• 에어컨과 냉장고 수리: 냉매를 충전하기 전, 배관 내부의 수분과 불순물을 제거하는 진공 작업에 필수적으로 사용됩니다.
• 의료기기: 혈액 분석기나 치과용 흡입기 등 정밀한 기압 제어가 필요한 곳에 활용됩니다.
• 실험실 장비: 시료의 건조나 필터링, 증류 과정에서 기압을 낮춰 끓는점을 조절할 때 사용합니다.

로터리 베인 진공펌프의 주요 유형과 선택 기준

로터리 베인 진공펌프는 크게 오일 윤활 방식과 건식 방식으로 나뉩니다. 사용 목적에 따라 적절한 타입을 선택하는 것이 중요합니다.

오일 윤활식 진공펌프

펌프 내부에 오일을 채워 베인과 하우징 사이의 마찰을 줄이고 기밀성을 높입니다. 강력한 진공도를 얻을 수 있어 산업용으로 가장 널리 쓰이지만, 오일을 주기적으로 교체해야 하는 번거로움이 있습니다.

건식 진공펌프

오일을 사용하지 않고 특수 소재의 베인을 사용하여 작동합니다. 오일 오염이 없기 때문에 식품이나 제약 분야처럼 청결이 중요한 환경에 적합합니다. 다만 오일식에 비해 소음이 발생하거나 베인의 마모 속도가 빠를 수 있습니다.

펌프의 수명을 늘리는 실용적인 관리 팁

비싼 장비를 오래 사용하기 위해서는 사소한 관리 습관이 중요합니다. 다음은 전문가들이 권장하는 실용적인 조언들입니다.

• 오일 상태를 주기적으로 확인하세요: 오일이 탁해지거나 점도가 변했다면 즉시 교체해야 합니다. 오일은 펌프의 심장과도 같아서 불순물이 섞이면 내부 부품이 빠르게 손상됩니다.

• 흡입구 필터를 청소하세요: 먼지나 이물질이 펌프 내부로 유입되면 베인이 걸리거나 하우징에 스크래치가 발생할 수 있습니다. 필터는 정기적으로 점검하고 교체해야 합니다.
• 과부하를 방지하세요: 펌프가 처리할 수 있는 용량을 초과하여 작동시키면 모터에 무리가 갑니다. 작업 환경의 기체 양에 맞는 적절한 용량의 펌프를 선정하는 것이 비용 효율적입니다.
• 수분 유입을 주의하세요: 수분이 많은 기체를 흡입하면 오일과 섞여 유화 현상이 발생합니다. 이런 경우에는 가스 밸러스트 기능을 활용하거나 전처리 장치를 설치해야 합니다.

흔한 오해와 진실

오해: 진공펌프는 진공 청소기와 같은 원리인가요?

진실: 진공 청소기는 공기의 흐름을 이용해 먼지를 빨아들이는 장치이지만, 진공펌프는 닫힌 공간 내부의 기체 분자 자체를 제거하여 압력을 낮추는 것이 주 목적입니다. 목적과 구조가 완전히 다릅니다.

오해: 진공도는 0이 될 수 있나요?

진실: 이론적으로는 완벽한 진공이 가능할지 모르지만, 현실의 펌프로는 분자를 100% 제거할 수 없습니다. 따라서 ‘진공도가 높다’는 것은 기체 분자가 거의 없는 상태를 의미하며, 완전 진공은 존재하지 않습니다.

비용 효율적인 활용과 유지보수 전략

많은 사용자가 펌프가 고장 나면 교체부터 생각하지만, 사실 로터리 베인 펌프는 부품별 수리가 가능한 구조입니다. 베인이나 가스켓 같은 소모품은 주기적으로 교체해주기만 해도 새것 같은 성능을 유지할 수 있습니다. 수리 키트를 구매하여 직접 정비하는 법을 익히면 장비 교체 비용의 10% 수준으로 운영이 가능합니다.

또한, 펌프를 사용하지 않을 때는 전원을 차단하고 흡입구를 밀폐하여 내부에 습기가 차는 것을 방지하세요. 작은 습관 하나가 펌프의 수명을 2~3년 이상 연장할 수 있습니다. 장기적으로는 에너지 효율이 높은 인버터형 모터가 장착된 펌프를 선택하는 것이 전기료 절감에 큰 도움이 됩니다.

전문가가 말하는 로터리 베인 펌프의 핵심

현장에서 만나는 베테랑 엔지니어들은 하나같이 ‘정기 점검의 중요성’을 강조합니다. 펌프는 고장이 나면 전체 공정이 멈추는 핵심 장비이기 때문입니다. 펌프에서 평소와 다른 소음이 발생하거나, 진공이 도달하는 시간이 예전보다 길어졌다면 이는 고장의 전조증상입니다. 이때 무리하게 작동시키지 말고 즉시 점검하는 것이 가장 큰 비용을 아끼는 길입니다.

또한, 펌프의 성능은 단순히 진공도뿐만 아니라 ‘배기 속도’와도 직결됩니다. 내가 다루는 공정에서 어떤 기체를 얼마나 빨리 제거해야 하는지를 먼저 파악하고, 그에 맞는 사양을 선택하는 것이 실패 없는 구매의 첫걸음입니다.

자주 묻는 질문과 답변

질문: 펌프 작동 시 오일이 밖으로 튀는데 왜 그런가요?

답변: 주로 배기 필터가 막혔을 때 발생하는 현상입니다. 내부 압력이 배출되지 못해 오일 미스트가 외부로 분출되는 것이니 배기 필터를 확인해보세요.

질문: 펌프가 너무 뜨거운데 고장인가요?

답변: 로터리 베인 펌프는 압축 과정에서 열이 발생하는 것이 자연스럽습니다. 하지만 손을 대기 힘들 정도로 과열된다면 오일 부족이나 베인 마모가 원인일 수 있으니 점검이 필요합니다.

질문: 진공펌프의 오일은 아무거나 써도 되나요?

답변: 절대 아닙니다. 제조사에서 권장하는 점도와 화학적 특성을 가진 전용 오일을 사용해야 합니다. 잘못된 오일은 펌프 내부 부품을 부식시키거나 성능을 크게 저하시킵니다.

로터리 베인 진공펌프는 그 원리만 이해하면 매우 다루기 쉽고 강력한 도구입니다. 이 가이드가 여러분의 산업 현장이나 실험실, 혹은 일상에서의 문제 해결에 작게나마 도움이 되기를 바랍니다. 꾸준한 관리가 곧 최고의 성능을 유지하는 비결임을 잊지 마세요.
