진공 게이트 밸브의 작동 원리와 활용 분야

진공 게이트 밸브가 현대 산업에서 중요한 이유

진공 기술은 현대 첨단 산업의 보이지 않는 뿌리입니다. 우리가 매일 사용하는 스마트폰의 반도체 칩, 디스플레이, 그리고 정밀한 의료 기기를 제조하기 위해서는 극도로 깨끗하고 공기가 없는 상태인 진공 환경이 필수적입니다. 이때 진공 상태를 유지하거나 차단하며 공정의 흐름을 제어하는 핵심 부품이 바로 진공 게이트 밸브입니다. 게이트 밸브는 이름 그대로 ‘문(Gate)’을 여닫는 방식으로 내부 통로를 개폐합니다. 일반적인 수도 밸브가 유체의 흐름을 단순히 조절하는 수준이라면, 진공 게이트 밸브는 진공 챔버 내부의 압력을 완벽하게 유지하거나 격리해야 하는 고도의 정밀도를 요구합니다.

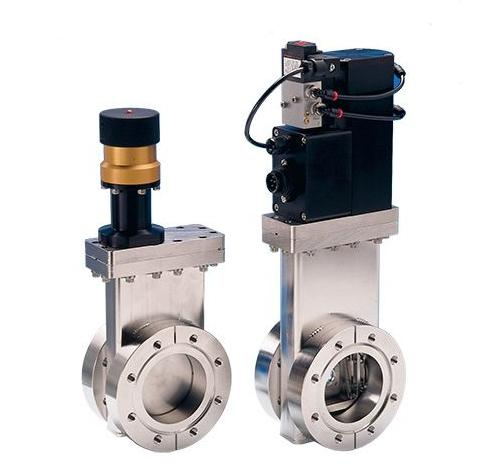

진공 게이트 밸브

진공 게이트 밸브의 작동 원리

진공 게이트 밸브의 핵심 작동 원리는 수직으로 이동하는 게이트 판(Gate Plate)과 이를 밀착시키는 씰링(Sealing) 메커니즘에 있습니다. 밸브가 닫힐 때 게이트 판은 수직으로 내려와 통로를 막고, 마지막 단계에서 수평 방향으로 미세하게 이동하여 밸브 시트(Seat)에 강하게 밀착됩니다. 이 과정을 통해 틈새를 완벽하게 차단하여 외부 공기가 유입되는 것을 방지합니다. 이러한 메커니즘은 다음과 같은 단계로 이루어집니다.

• 개방 단계: 게이트 판이 수직으로 상승하여 유로를 확보합니다. 이때 유로에 저항을 최소화하는 구조로 설계되어 가스 분자의 이동을 원활하게 합니다.

• 폐쇄 단계: 게이트 판이 정해진 위치까지 내려온 뒤, 씰링 기구가 작동하여 가스켓을 압착합니다.
• 진공 유지: 밀착된 상태에서 외부 대기압과 내부 진공압의 차이를 견디며 완벽한 밀폐를 유지합니다.

다양한 산업 분야에서의 활용 사례

진공 게이트 밸브는 단순히 실험실의 장비에만 쓰이지 않습니다. 우리 삶을 풍요롭게 만드는 거의 모든 제조 공정의 핵심 설비에 녹아 있습니다.

• 반도체 및 디스플레이 제조: 웨이퍼가 이동하는 챔버 사이를 연결하고 차단하는 역할을 합니다. 오염 물질 유입을 막는 것이 품질의 핵심입니다.

• 진공 증착 및 코팅: 안경 렌즈의 코팅이나 스마트폰 화면의 반사 방지 필름을 입힐 때, 챔버 내부의 진공을 유지하는 용도로 사용됩니다.
• 우주 항공 실험: 인공위성이나 우주선의 부품을 테스트하는 진공 챔버에서 실제 우주 환경과 유사한 상태를 만드는 데 필수적입니다.
• 의료 기기 및 제약: 정밀한 약물 합성이나 의료용 진공 건조 설비에서 오염을 차단하기 위해 사용됩니다.

진공 게이트 밸브 선택을 위한 가이드

적절한 밸브를 선택하는 것은 설비의 수명과 공정 효율을 결정짓는 중요한 요소입니다. 무조건 비싸고 좋은 제품보다는 공정의 특성에 맞는 제품을 선택해야 합니다.

사용 환경에 따른 재질 선택

밸브가 노출되는 환경이 부식성 가스를 포함하고 있는지 확인해야 합니다. 일반적인 금속 씰링 외에도 화학적 반응에 강한 불소 고무(Viton) 계열의 O-링을 사용할지, 아니면 금속 대 금속(Metal to Metal) 씰링을 사용할지 결정해야 합니다. 고온 공정이라면 금속 씰링이 유리하고, 상온에서 빈번한 개폐가 필요하다면 O-링 방식이 비용 효율적입니다.

구동 방식의 이해

수동식(Manual)은 저렴하고 구조가 간단하지만, 대형 챔버나 자동화 공정에는 적합하지 않습니다. 공압식(Pneumatic)은 빠른 개폐가 가능하고 자동화 제어 시스템과 연동하기 좋아 현대 산업 현장에서 가장 널리 쓰입니다.

유지보수와 비용 효율적인 활용 팁

진공 게이트 밸브는 고가의 정밀 부품이므로 올바른 관리만으로도 교체 주기를 크게 늘릴 수 있습니다.

• 정기적인 O-링 점검: 진공 누설의 90% 이상은 씰링 역할을 하는 O-링의 노후화에서 발생합니다. 정기적으로 표면을 확인하고 경화가 진행되었다면 즉시 교체하세요.

• 이물질 유입 방지: 밸브 시트 부위에 미세한 파우더나 먼지가 쌓이면 밀착력이 떨어집니다. 공정 중 발생하는 부산물이 밸브 내부에 쌓이지 않도록 클리닝 주기를 설정하세요.
• 윤활유 선택의 주의: 진공 전용 그리스가 아닌 일반 윤활유를 사용하면 아웃가싱(Outgassing) 현상으로 인해 진공도가 떨어질 수 있습니다. 반드시 제조사가 권장하는 진공용 그리스를 소량만 도포해야 합니다.

흔한 오해와 진실

오해 1: 진공 밸브는 영구적으로 사용할 수 있다

진공 게이트 밸브는 소모품입니다. 특히 반복적인 개폐 동작으로 인해 내부 기구와 씰링재는 마모됩니다. ‘한 번 설치하면 끝’이라는 생각은 공정 사고로 이어질 수 있으므로 주기적인 점검이 필수입니다.

오해 2: 비싼 밸브가 무조건 좋은 성능을 낸다

공정의 진공도 수준(High Vacuum, Ultra High Vacuum 등)에 맞지 않는 과도한 사양의 밸브는 예산 낭비일 뿐입니다. 필요한 진공 레벨과 개폐 빈도를 정확히 파악하여 적정 등급의 제품을 선택하는 것이 진정한 전문가의 자세입니다.

전문가가 제안하는 설치 및 운영 노하우

많은 현장에서 밸브를 설치할 때 방향성을 무시하는 경우가 많습니다. 진공 게이트 밸브는 압력 차이가 발생하는 방향에 따라 밸브의 수명이 달라질 수 있습니다. 가급적 높은 진공 쪽이 밸브의 게이트 판 뒷면을 향하도록 설치하면, 밸브가 닫힐 때 발생하는 압력이 오히려 씰링을 더 강하게 밀어주는 효과를 얻을 수 있습니다.

또한, 밸브를 급격하게 여닫는 것은 피해야 합니다. 급격한 압력 변화는 밸브 내부의 파티클을 비산시켜 공정 제품을 오염시킬 수 있습니다. 가능하면 소프트 스타트(Soft Start) 기능을 활용하거나, 천천히 압력을 평형 상태로 맞춘 뒤 밸브를 조작하는 습관을 들이는 것이 설비의 수명을 획기적으로 늘리는 방법입니다.

자주 묻는 질문과 답변

Q: 밸브에서 소음이 발생하는데 왜 그런가요?

A: 공압식 밸브의 경우 실린더 내부의 공기압 설정이 너무 높거나, 씰링 가이드에 윤활이 부족할 때 소음이 발생할 수 있습니다. 먼저 공기압 조절기(레귤레이터)를 확인하고, 권장 공기압 범위 내에 있는지 점검하십시오.

Q: 진공도가 계속 떨어지는 원인은 무엇인가요?

A: 밸브 자체의 문제일 수도 있지만, 밸브와 챔버를 연결하는 플랜지의 볼트 체결력이 약해졌거나 가스켓이 손상되었을 가능성이 큽니다. 헬륨 누설 탐지기(He Leak Detector)를 사용하여 밸브의 연결 부위와 씰링 부위를 정밀 진단하는 것이 가장 확실합니다.

Q: 고온 공정에서 밸브를 오래 사용하려면 어떻게 해야 하나요?

A: 고온 공정은 씰링재의 수명을 단축시킵니다. 밸브 본체에 별도의 냉각 라인을 설치하여 온도 상승을 억제하거나, 내열성이 뛰어난 금속 씰링 타입의 밸브로 교체하는 것을 고려해야 합니다.

진공 게이트 밸브는 첨단 산업의 흐름을 통제하는 핵심 혈관과 같습니다. 작동 원리를 이해하고 올바른 유지보수 습관을 갖추는 것만으로도, 예기치 못한 공정 중단 사고를 방지하고 생산성을 극대화할 수 있습니다. 기술의 발전과 함께 밸브 또한 더 정밀하고 내구성이 강한 형태로 진화하고 있으니, 최신 사양의 밸브 기술 동향을 꾸준히 파악하는 것도 실무자에게는 큰 경쟁력이 될 것입니다.
