Turbo Molecular Pump Bearing의 수명과 관리 방법

터보 분자 펌프 베어링의 역할과 중요성

터보 분자 펌프(Turbo Molecular Pump, 이하 TMP)는 반도체 제조, 디스플레이 공정, 정밀 분석 장비 등 초고진공이 필요한 산업 현장의 핵심 장비입니다. 이 펌프는 마치 제트 엔진의 터빈처럼 초고속으로 회전하는 로터를 이용해 기체 분자를 물리적으로 밀어내어 진공 상태를 만듭니다. 여기서 회전체의 중심을 잡아주고 고속 회전을 가능하게 하는 핵심 부품이 바로 베어링입니다.

베어링은 펌프의 심장과 같습니다. 만약 베어링에 문제가 생기면 로터의 균형이 무너지고, 이는 곧 펌프 전체의 파손으로 이어집니다. 수천만 원을 호가하는 고가의 장비인 만큼 베어링의 수명을 관리하는 것은 유지보수 비용을 절감하고 공정 효율을 높이는 가장 중요한 작업입니다.

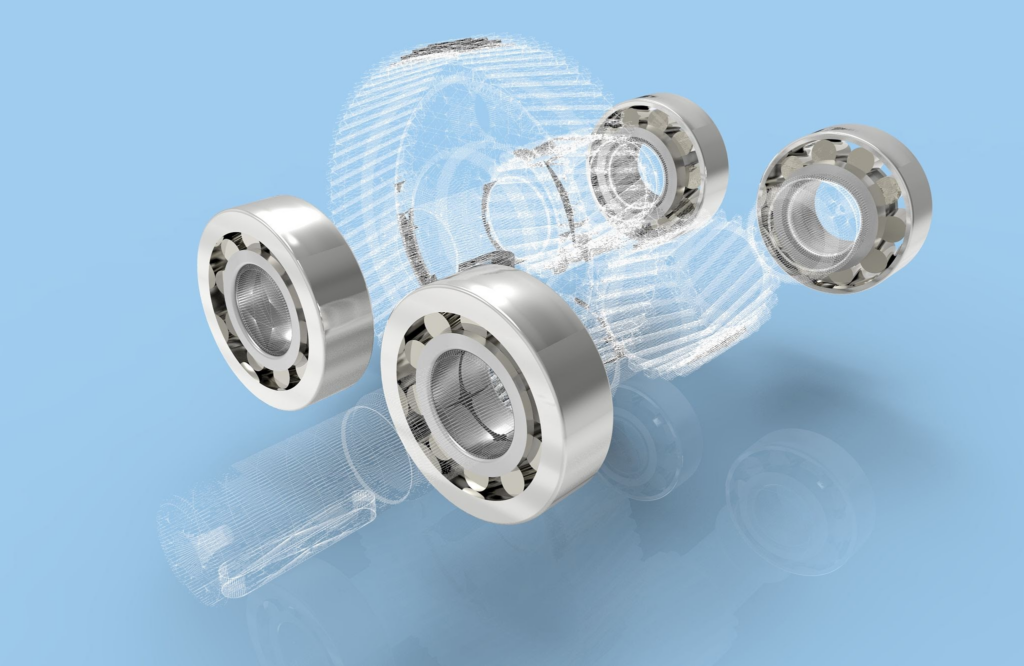

터보분자펌프용 고속 볼 베어링

베어링의 종류와 기술적 특성

TMP에 사용되는 베어링은 크게 세 가지 유형으로 나뉩니다. 각 방식에 따라 수명과 관리법이 완전히 다르므로 자신의 장비가 어떤 방식을 채택하고 있는지 파악하는 것이 우선입니다.

기계식 볼 베어링

가장 전통적인 방식으로 금속 볼을 사용합니다. 구조가 단순하고 비용이 저렴하지만, 물리적인 마찰이 발생하기 때문에 주기적인 윤활유 보충과 교체가 필수적입니다. 일반적으로 2년에서 3년 정도의 수명을 가지며, 고속 회전 시 발열 관리가 중요합니다.

자기 부상 방식 베어링

자기력을 이용해 로터를 공중에 띄우는 방식입니다. 물리적 접촉이 없기 때문에 마찰이 거의 발생하지 않아 수명이 매우 길고 진동이 적습니다. 반도체 등 초정밀 공정에 필수적이지만, 제어 장치가 복잡하고 전력 공급이 차단될 경우 비상용 베어링으로 착지해야 하는 특성이 있습니다.

세라믹 하이브리드 베어링

금속 외륜과 세라믹 볼을 조합한 형태입니다. 일반 강철 볼보다 가볍고 열팽창 계수가 낮아 고속 회전에 유리합니다. 윤활유를 최소화하거나 오일 프리(Oil-free) 방식으로 설계가 가능해 진공 오염을 방지해야 하는 환경에서 선호됩니다.

베어링 수명을 결정짓는 주요 요인

베어링의 수명은 단순히 사용 시간으로만 결정되지 않습니다. 현장에서 베어링을 조기에 망가뜨리는 주범들은 다음과 같습니다.

• 온도 변화: 펌프 내부의 온도가 급격하게 변하면 부품의 팽창과 수축으로 인해 베어링에 무리가 갑니다. 냉각수 순환이 원활하지 않으면 베어링의 윤활 성능이 급격히 저하됩니다.
• 진동과 충격: 외부에서 전달되는 진동이나 펌프 설치 상태가 불안정할 경우 로터의 밸런스가 무너져 베어링 편마모를 유발합니다.
• 공정 가스의 영향: 부식성 가스나 분진이 펌프 내부로 유입되면 베어링의 밀봉을 파괴합니다. 이를 방지하기 위한 퍼지(Purge) 가스 공급이 제대로 이루어지지 않으면 베어링은 예상보다 훨씬 빨리 수명을 다합니다.
• 고속 회전의 피로도: 정격 속도 이상의 과도한 운전이나 잦은 급가속, 급감속은 베어링 내부의 금속 피로를 가속화합니다.

일상적인 점검과 효율적인 관리 방법

전문가가 아니더라도 장비의 소리와 진동을 통해 베어링의 상태를 어느 정도 예측할 수 있습니다. 다음은 실무에서 적용 가능한 관리 가이드입니다.

정기적인 청각 및 진동 모니터링

펌프가 정상적으로 가동될 때의 소음 패턴을 기록해두세요. 평소와 다른 쇳소리나 거친 진동이 느껴진다면 베어링의 마모가 시작되었다는 신호입니다. 최신 장비라면 제어기에 표시되는 ‘전류값’을 확인하십시오. 베어링 마찰이 심해지면 로터를 돌리기 위해 더 많은 전류가 소모되므로 전류 수치가 점진적으로 상승한다면 교체를 고려해야 합니다.

퍼지 가스 관리의 생활화

베어링 보호를 위해 공급하는 N2 퍼지 가스의 압력과 유량을 매일 체크하세요. 퍼지 가스는 베어링 내부로 공정 가스가 유입되는 것을 막는 방어막입니다. 이 압력이 낮아지면 베어링 내부에 이물질이 쌓여 고착 현상이 발생합니다.

냉각수 온도의 안정화

냉각수 온도가 너무 낮으면 결로가 발생해 베어링 윤활유가 변질될 수 있고, 너무 높으면 윤활유의 점도가 낮아져 보호막이 깨집니다. 장비 매뉴얼에서 권장하는 적정 온도 범위를 엄격하게 준수하는 것만으로도 베어링 수명을 20% 이상 연장할 수 있습니다.

흔한 오해와 사실 관계

오해 1: 베어링은 소모품이니 고장 날 때까지 써도 된다

사실은 다릅니다. 베어링이 완전히 고장 나면 펌프의 로터가 하우징과 충돌하여 펌프 전체를 폐기해야 할 정도로 큰 손상을 입습니다. 베어링은 수명이 다하기 전 ‘예방 정비’ 차원에서 교체하는 것이 훨씬 경제적입니다.

오해 2: 오일은 많을수록 좋다

과도한 윤활유는 오히려 고속 회전 시 저항을 만들고 열을 발생시킵니다. 정해진 규격과 양을 정확히 주입하는 것이 중요합니다. 특히 TMP는 초고진공 환경이므로 전용 오일을 사용하지 않으면 진공도가 떨어지는 치명적인 결과가 발생합니다.

오해 3: 자기 부상 방식은 관리가 필요 없다

접촉은 없지만 전자석을 제어하는 센서와 제어 회로의 노후화가 발생합니다. 정기적인 전기적 점검과 펌프 본체 내부의 이물질 제거는 여전히 필수적인 관리 항목입니다.

비용 효율적인 활용을 위한 전문가의 조언

많은 사용자가 비용 절감을 위해 비순정 베어링을 사용하거나 교체 주기를 무리하게 연장하곤 합니다. 하지만 이는 장기적으로 더 큰 손실을 초래합니다. 전문가들은 다음과 같은 전략을 권장합니다.

1. 데이터 기반 예방 보전: 장비의 총 가동 시간(Run-time)을 기록하고 제조사가 권장하는 교체 주기보다 10% 정도 앞당겨 점검하는 습관을 들이세요.
2. 전문 업체 활용: TMP는 매우 정밀한 밸런싱이 필요한 장비입니다. 베어링 교체 후에는 반드시 고속 밸런싱 테스트를 거쳐야 합니다. 직접 교체보다는 전문 수리 업체의 밸런싱 장비를 활용하는 것이 장비 전체의 수명을 지키는 길입니다.
3. 재생품과 신품의 전략적 선택: 아주 중요한 메인 공정 장비라면 신품 베어링을, 보조적인 배기 라인 장비라면 검증된 재생 베어링을 사용하여 유지보수 예산을 효율적으로 배분하세요.

자주 묻는 질문과 답변

Q: 베어링 교체 시기를 어떻게 정확히 알 수 있나요?

대부분의 최신 TMP 컨트롤러는 베어링의 마모도를 추정하여 경고 메시지를 띄웁니다. 메시지가 뜨지 않더라도 평균 가동 시간이 2만 시간(사용 환경에 따라 다름)을 넘었다면 전문가 점검을 받는 것이 안전합니다.

Q: 펌프에서 고주파 소음이 들리면 즉시 멈춰야 하나요?

네, 즉시 가동을 중단하고 베어링 상태를 점검해야 합니다. 고주파 소음은 베어링의 볼이 손상되었거나 윤활유가 완전히 말랐을 때 발생하는 전형적인 증상입니다. 이를 무시하고 계속 가동하면 로터가 비산되어 펌프 하우징을 뚫고 나오는 대형 사고로 이어질 수 있습니다.

Q: 중고 펌프를 구매할 때 베어링 상태를 어떻게 확인하나요?

중고 펌프를 구매할 때는 이전 사용자의 가동 기록(Log)을 반드시 확인하세요. 또한 직접 가동해 보았을 때 진동 수치가 매뉴얼의 허용 범위 이내인지 확인하고, 정지할 때 로터가 멈추기까지 걸리는 시간(Deceleration time)이 정상인지 체크하십시오. 멈추는 시간이 너무 짧거나 길다면 베어링의 저항에 문제가 있다는 증거입니다.

터보 분자 펌프의 베어링 관리는 단순히 부품을 교체하는 행위를 넘어, 장비의 가용성을 극대화하고 공정의 안정성을 확보하는 핵심 공정입니다. 작은 소음 하나, 미세한 진동 하나를 놓치지 않는 세심한 관찰과 정기적인 예방 정비야말로 고가의 장비를 가장 오랫동안, 그리고 비용 효율적으로 사용하는 유일한 방법입니다.
