Virtual Leak와 Real Leak의 차이 및 진단 방법

진공 시스템의 숨겨진 적 가상 누설과 실제 누설의 이해

진공 기술을 사용하는 산업 현장이나 실험실에서 가장 골치 아픈 문제 중 하나는 목표로 하는 진공도에 도달하지 못하거나 유지되지 않는 상황입니다. 이때 많은 작업자가 시스템 어딘가에 구멍이 뚫렸다고 생각하고 무작정 부품을 교체하거나 실리콘을 바르곤 합니다. 하지만 진공 시스템이 정상적으로 작동하지 않는 이유는 크게 두 가지로 나뉩니다. 바로 실제 누설인 리얼 리크(Real Leak)와 내부에서 기체가 뿜어져 나오는 가상 누설인 버추얼 리크(Virtual Leak)입니다. 이 두 가지를 명확히 구분하지 못하면 불필요한 시간과 비용을 낭비하게 됩니다.

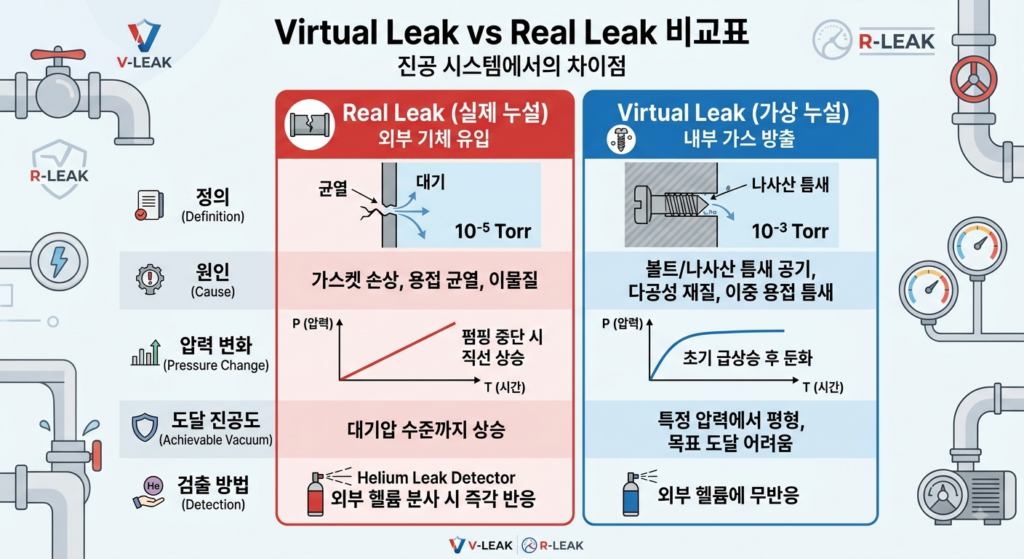

Virtual Leak과 Real Leak 비교

실제 누설과 가상 누설의 근본적인 차이

리얼 리크와 버추얼 리크는 결과적으로 진공도를 떨어뜨린다는 점에서는 같지만, 그 발생 원인과 해결 방식은 완전히 다릅니다.

실제 누설 리얼 리크의 특징

리얼 리크는 시스템 외부의 대기압이 진공 챔버 내부의 낮은 압력 차이를 뚫고 물리적인 틈새를 통해 유입되는 현상입니다. 용접 부위의 미세한 균열, O링의 노후화, 피팅의 조임 불량 등이 주된 원인입니다. 외부에서 공기가 계속 들어오기 때문에 펌프를 아무리 오래 가동해도 압력이 일정 수준 이하로 떨어지지 않는 특성을 보입니다.

가상 누설 버추얼 리크의 특징

버추얼 리크는 외부에서 공기가 들어오는 것이 아니라, 진공 챔버 내부에 갇혀 있던 기체가 서서히 방출되는 현상입니다. 예를 들어 나사산 사이에 갇힌 공기, 이중 용접 부위의 틈새, 혹은 챔버 내부에 사용된 부적절한 재질의 가스 방출(Outgassing)이 여기에 해당합니다. 외부에서 공기가 유입되는 것이 아니므로 외부에서 헬륨 탐지기를 사용해도 누설을 찾아낼 수 없다는 점이 가장 큰 차이입니다.

진단 방법과 실전 대응 전략

문제가 발생했을 때 가장 먼저 해야 할 일은 이것이 리얼 리크인지 버추얼 리크인지 판별하는 것입니다. 가장 널리 쓰이는 방법은 펌프 다운 곡선을 확인하는 것입니다.

• 펌프 다운 곡선 분석: 시스템을 가동한 후 시간 경과에 따른 압력 변화를 그래프로 그려봅니다. 리얼 리크는 압력이 특정 값에서 멈추고 더 이상 내려가지 않는 평탄한 구간을 보입니다. 반면 버추얼 리크는 시간이 지남에 따라 압력이 아주 느리게 계속 감소하는 경향을 보입니다.

• 헬륨 누설 탐지기 활용: 헬륨 탐지기(He Leak Detector)를 챔버 외부의 의심 부위에 분사했을 때 탐지기 수치가 급격히 올라간다면 리얼 리크입니다. 하지만 아무리 외부를 훑어도 반응이 없다면 내부의 가상 누설일 가능성이 매우 높습니다.
• 차단 테스트: 진공 펌프와 챔버 사이의 밸브를 잠그는 방법입니다. 밸브를 잠갔을 때 압력이 급격히 상승한다면 이는 리얼 리크일 확률이 높습니다. 반면 밸브를 잠갔음에도 압력 변화가 거의 없거나 완만하다면 내부의 기체 방출 문제일 가능성이 큽니다.

가상 누설을 예방하는 설계와 부품 선택

버추얼 리크는 사후 처치보다 설계 단계에서의 예방이 훨씬 비용 효율적입니다. 다음은 전문가들이 권장하는 실무 팁입니다.

나사와 볼트 관리

진공 챔버 내부에서 사용하는 나사는 반드시 ‘벤트 홀(Vent Hole)’이 가공된 나사를 사용해야 합니다. 일반 나사를 사용하면 나사산 사이에 갇힌 공기가 진공 상태에서 아주 천천히 빠져나오며 가상 누설을 유발합니다. 나사 중앙에 구멍이 뚫린 전용 나사를 사용하면 이 문제를 간단히 해결할 수 있습니다.

표면 처리와 세척

내부 벽면에 묻은 수분이나 기름기는 진공 환경에서 기체로 변해 계속해서 방출됩니다. 챔버 내부를 세척할 때는 진공 등급의 세정제를 사용하고, 최종적으로는 베이크 아웃(Bake-out) 공정을 거쳐야 합니다. 챔버를 가열하여 표면에 흡착된 수분과 가스를 강제로 제거하는 과정은 고진공 시스템에서 필수적인 절차입니다.

이중 용접 금지

챔버를 제작할 때 틈새가 생기지 않도록 반드시 내부에서 용접(Full Penetration Welding)을 해야 합니다. 외부에서만 용접하면 내부의 틈새가 밀폐되어 그 사이에 갇힌 공기가 가상 누설의 주범이 됩니다.

흔한 오해와 진실

진공 시스템을 다루는 초보자들이 자주 범하는 실수와 그에 대한 사실 관계를 정리했습니다.

오해	사실
진공도가 안 나오면 무조건 리크다	리크 외에도 펌프 성능 저하, 가스 방출, 측정기 오류 등 다양한 원인이 있습니다.
실리콘으로 틈을 막으면 해결된다	실리콘은 그 자체로 가스를 방출하는 재질이므로 오히려 진공도를 떨어뜨릴 수 있습니다.
오래된 펌프는 무조건 리크를 유발한다	펌프 내부 오일의 오염이나 노후화로 인한 성능 저하가 더 흔한 원인입니다.

비용 효율적인 문제 해결 가이드

장비가 멈추면 막대한 손실이 발생합니다. 따라서 체계적인 접근이 필요합니다.

1. 기초 데이터 수집: 현재 도달 가능한 압력과 펌프 가동 시간을 기록합니다.
2. 시각적 검사: O링이 씹히거나 손상되지 않았는지, 연결 부위가 느슨하지 않은지 가장 먼저 확인합니다.
3. 단계적 분리: 시스템을 여러 구간으로 나누어 밸브를 차단하며 압력 변화를 관찰합니다. 이를 통해 문제가 발생하는 특정 구역을 좁혀나갑니다.
4. 소모품 교체: O링이나 가스켓은 가장 저렴하지만 가장 흔한 리크 원인입니다. 주기적으로 교체하는 것이 장기적으로는 비용을 절감하는 길입니다.
5. 전문가 컨설팅: 위 단계를 거쳐도 해결되지 않는다면 시스템 전체의 가스 방출 특성을 분석해야 합니다. 이때는 RGA(Residual Gas Analyzer)를 사용해 내부 잔류 기체의 성분을 분석하여 오염원을 정확히 찾아낼 수 있습니다.

진공 시스템에서 발생하는 문제를 해결하는 핵심은 인내심과 논리적인 접근입니다. 무작정 부품을 뜯어내기보다는 펌프 다운 곡선을 분석하고, 밸브를 차단해보는 단순한 테스트만으로도 문제의 80% 이상은 진단할 수 있습니다. 가상 누설은 눈에 보이지 않지만, 설계와 관리의 원칙만 잘 지킨다면 충분히 제어 가능한 영역입니다. 시스템 내부의 청결을 유지하고, 나사 하나를 선택할 때도 진공 전용 부품을 사용하는 작은 습관이 시스템의 수명을 연장하고 운영 효율을 극대화하는 비결임을 기억하시기 바랍니다.
