루츠 진공펌프의 작동 원리와 펌핑 성능

루츠 진공펌프의 이해와 산업 현장에서의 활용 가이드

진공 기술은 현대 산업의 보이지 않는 뿌리입니다. 우리가 매일 사용하는 스마트폰의 반도체부터 식품의 신선도를 유지하는 포장 공정, 그리고 우주 항공 실험에 이르기까지 진공 환경은 필수적입니다. 그중에서도 루츠 진공펌프(Roots Vacuum Pump)는 중진공 영역에서 압도적인 효율을 자랑하며 핵심적인 역할을 수행하고 있습니다. 루츠 진공펌프란 무엇이며, 왜 산업 현장에서 이토록 사랑받는지, 그리고 어떻게 하면 더 효율적으로 사용할 수 있는지에 대해 자세히 알아보겠습니다.

루츠 진공펌프의 기본 작동 원리

루츠 진공펌프는 이름에서 알 수 있듯이 루츠(Roots) 형상으로 설계된 두 개의 로터가 서로 맞물려 회전하면서 기체를 흡입하고 배출하는 기계식 부스터 펌프입니다. 이 펌프의 가장 큰 특징은 로터와 하우징, 그리고 로터와 로터 사이에 물리적인 접촉이 없다는 점입니다. 이러한 비접촉식 구조는 루츠 펌프를 고속으로 회전시킬 수 있게 하며, 마찰에 의한 마모를 최소화하여 유지보수 비용을 획기적으로 줄여줍니다.

작동 과정은 다음과 같습니다.

• 흡입 단계: 회전하는 로터가 챔버 내부의 공간을 넓히며 기체를 빨아들입니다.
• 이송 단계: 로터의 회전에 따라 기체는 입구에서 출구 쪽으로 밀려 나갑니다.
• 배출 단계: 로터가 다시 맞물리는 순간 공간이 좁아지며 기체를 외부로 강제로 밀어냅니다.

중요한 점은 루츠 펌프 단독으로는 대기압에서 작동하기 어렵다는 것입니다. 따라서 루츠 펌프는 항상 전단에 백킹 펌프(Backing Pump, 보조 펌프)를 연결하여 사용합니다. 루츠 펌프가 기체를 빠르게 밀어내고, 뒤에 있는 백킹 펌프가 그 기체를 대기압으로 최종 배출하는 협력 구조를 갖추고 있습니다.

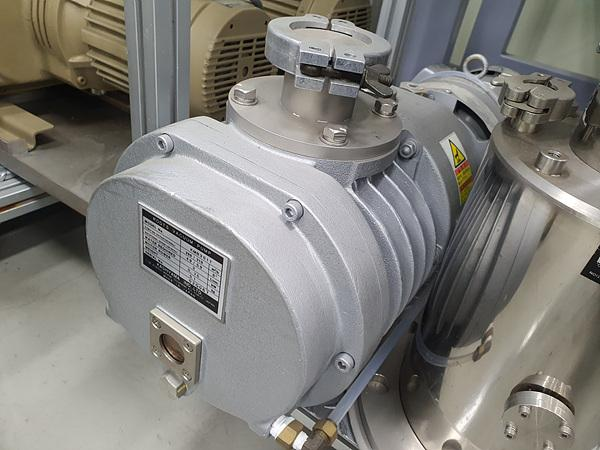

루츠 진공펌프

루츠 진공펌프의 종류와 유형별 특성

산업 현장에서는 사용 목적과 환경에 따라 다양한 유형의 루츠 펌프를 선택합니다. 주요 분류는 다음과 같습니다.

건식 루츠 펌프

펌프 내부 공간에 오일이나 윤활유를 전혀 사용하지 않는 방식입니다. 반도체나 디스플레이 제조 공정처럼 아주 미세한 오염도 허용되지 않는 환경에서 필수적입니다. 가스 반응이 격렬한 공정에서도 안전하게 사용할 수 있다는 장점이 있습니다.

유입식 루츠 펌프

기어와 베어링 윤활을 위해 오일을 사용하는 방식입니다. 구조가 상대적으로 단순하고 가격이 저렴하여 일반적인 산업용 진공 시스템에서 가장 널리 쓰입니다. 다만, 오일이 펌프 내부로 역류하지 않도록 정기적인 점검이 필요합니다.

가변 속도형 루츠 펌프

인버터를 장착하여 로터의 회전수를 조절할 수 있는 펌프입니다. 초기 진공 도달 시에는 고속으로 회전하다가 원하는 진공도에 도달하면 저속으로 운전하여 에너지를 절감합니다. 최근 에너지 효율을 중시하는 공장에서 도입이 급증하고 있습니다.

실생활과 산업현장에서의 활용 사례

루츠 진공펌프는 우리 눈에는 보이지 않지만, 우리 삶의 질을 높이는 다양한 곳에서 활약하고 있습니다.

• 식품 산업: 과자나 견과류의 진공 포장, 식품 동결 건조 공정에 사용되어 음식의 산패를 막고 맛과 영양을 보존합니다.
• 반도체 및 디스플레이: 칩을 만드는 과정에서 불순물이 없는 진공 환경을 조성하기 위해 대규모 루츠 펌프 시스템이 가동됩니다.
• 화학 공정: 진공 증류나 가스 회수 공정에서 휘발성 유기 화합물을 안전하게 처리하는 데 사용됩니다.
• 금속 열처리: 금속 표면의 경도를 높이거나 도금할 때 산화를 방지하기 위해 진공 상태를 만듭니다.

흔한 오해와 사실 관계

루츠 펌프에 대해 흔히 잘못 알고 있는 사실들을 짚어보겠습니다.

오해 1: 루츠 펌프는 단독으로 사용할 수 있다?

아닙니다. 루츠 펌프는 압축비가 낮기 때문에 대기압에서 시작하여 고진공을 만들 수 없습니다. 반드시 보조 펌프(오일 로터리, 드라이 펌프 등)와 연결되어야만 제 성능을 발휘합니다.

오해 2: 비접촉식이니 고장이 거의 없다?

마찰이 없다는 것은 장점이지만, 고속 회전을 하기 때문에 베어링과 기어의 마모는 피할 수 없습니다. 주기적인 오일 교체와 베어링 상태 점검을 소홀히 하면 로터가 하우징에 닿아 펌프 전체가 파손되는 대형 사고가 발생할 수 있습니다.

오해 3: 모든 가스를 다 빨아들일 수 있다?

펌프 내부의 재질과 가스의 성질이 맞지 않으면 부식이 발생합니다. 부식성 가스를 처리할 때는 특수 코팅된 펌프를 선택해야 합니다.

비용 효율적인 활용과 유지보수 팁

펌프의 수명을 늘리고 전기 요금을 아끼는 것은 경영 효율과 직결됩니다. 다음의 팁을 실천해 보세요.

인버터 도입을 통한 전력 절감

대부분의 루츠 펌프는 정격 부하보다 낮은 부하에서 운전되는 경우가 많습니다. 인버터를 설치하면 공정 상황에 맞춰 회전수를 최적화할 수 있어 전력 소비를 20~30% 이상 절감할 수 있습니다.

정기적인 오일과 필터 교체

유입식 펌프를 사용한다면 오일 색상과 점도를 주기적으로 확인하세요. 오일은 펌프의 심장과 같습니다. 오염된 오일을 방치하면 기어 마모가 가속화되어 수리비가 펌프 가격의 절반을 넘어서는 경우가 많습니다.

가스 밸러스트 활용

펌프 내부에 수분이 응축되면 오일이 유화되어 펌프 성능이 급격히 떨어집니다. 가스 밸러스트(Gas Ballast) 기능을 적절히 사용하여 펌프 내부의 수분을 제거하는 습관을 들이세요.

전문가 제언: 시스템 설계의 중요성

현장의 진공 엔지니어들은 하나같이 “펌프 선택보다 배관 설계가 더 중요하다”고 말합니다. 아무리 좋은 펌프를 써도 배관이 너무 길거나 꺾인 곳이 많으면 실제 챔버 내부의 진공도는 떨어집니다. 펌프와 챔버 사이의 거리를 최소화하고, 배관 직경을 충분히 확보하는 것만으로도 펌프 용량을 한 단계 낮춰 비용을 줄일 수 있습니다.

자주 묻는 질문과 답변

Q1: 루츠 펌프에서 이상한 소음이 발생합니다. 무엇이 문제인가요?

가장 흔한 원인은 베어링 마모 또는 로터 간격 조정 실패입니다. 즉시 운전을 멈추고 전문가의 진단을 받아야 합니다. 로터가 하우징을 긁으면 펌프 자체를 폐기해야 할 수도 있습니다.

Q2: 루츠 펌프의 적정 운전 압력 범위는 어디인가요?

일반적으로 100Pa에서 0.1Pa 정도의 중진공 영역에서 가장 효율이 좋습니다. 이 범위 밖에서는 펌프에 과부하가 걸리거나 효율이 급감하므로 백킹 펌프와의 조합을 최적화해야 합니다.

Q3: 펌프가 너무 뜨거워집니다. 정상인가요?

연속 운전 시 펌프 표면 온도는 60~80도까지 올라갈 수 있습니다. 하지만 손을 댈 수 없을 정도로 뜨겁다면 오일 부족이나 과부하 상태일 가능성이 높습니다. 냉각수 라인이 막히지 않았는지 먼저 확인하세요.

루츠 진공펌프는 적절하게 선택하고 관리하면 10년 이상도 거뜬히 사용할 수 있는 든든한 산업 장비입니다. 펌프의 작동 원리를 이해하고 각 공정에 맞는 최적의 사양을 선택하는 것, 그리고 무엇보다 꾸준한 예방 정비를 실천하는 것이 진공 시스템을 성공적으로 운용하는 핵심 열쇠입니다.
